Retrait d’une unité centrale E3.S 1T

Les informations suivantes vous indiquent comment retirer une unité centrale E3.S 1T.

À propos de cette tâche

Outils requis

  • Tournevis pour vis PH 1

  • MID E3.S TOP Gap Pad (SC750 V4)

Avertissement

  • Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.

  • Mettez hors tension le plateau DWC correspondant sur lequel vous allez exécuter la tâche.

  • Débranchez tous les câbles externes du boîtier.

  • Exercez une force supplémentaire pour déconnecter les câbles QSFP éventuellement connectés à la solution.

Visionnage de la procédure
  • Une vidéo de cette procédure est disponible sur YouTube.

Procédure

  1. Préparez-vous en vue de cette tâche.
    1. Retirez le plateau du boîtier. Voir Retrait d’un plateau du boîtier.
    2. Retirez le cache du plateau. Voir Retrait d'un cache de plateau.
    3. Retirez le boîtier d’unités de disque dur E3.S central. Voir Retrait d’un assemblage de boîtier d’unités de disque dur central E3.S.
  2. Retirez les quatre vis PH 1 du boîtier d’unités de disque dur.

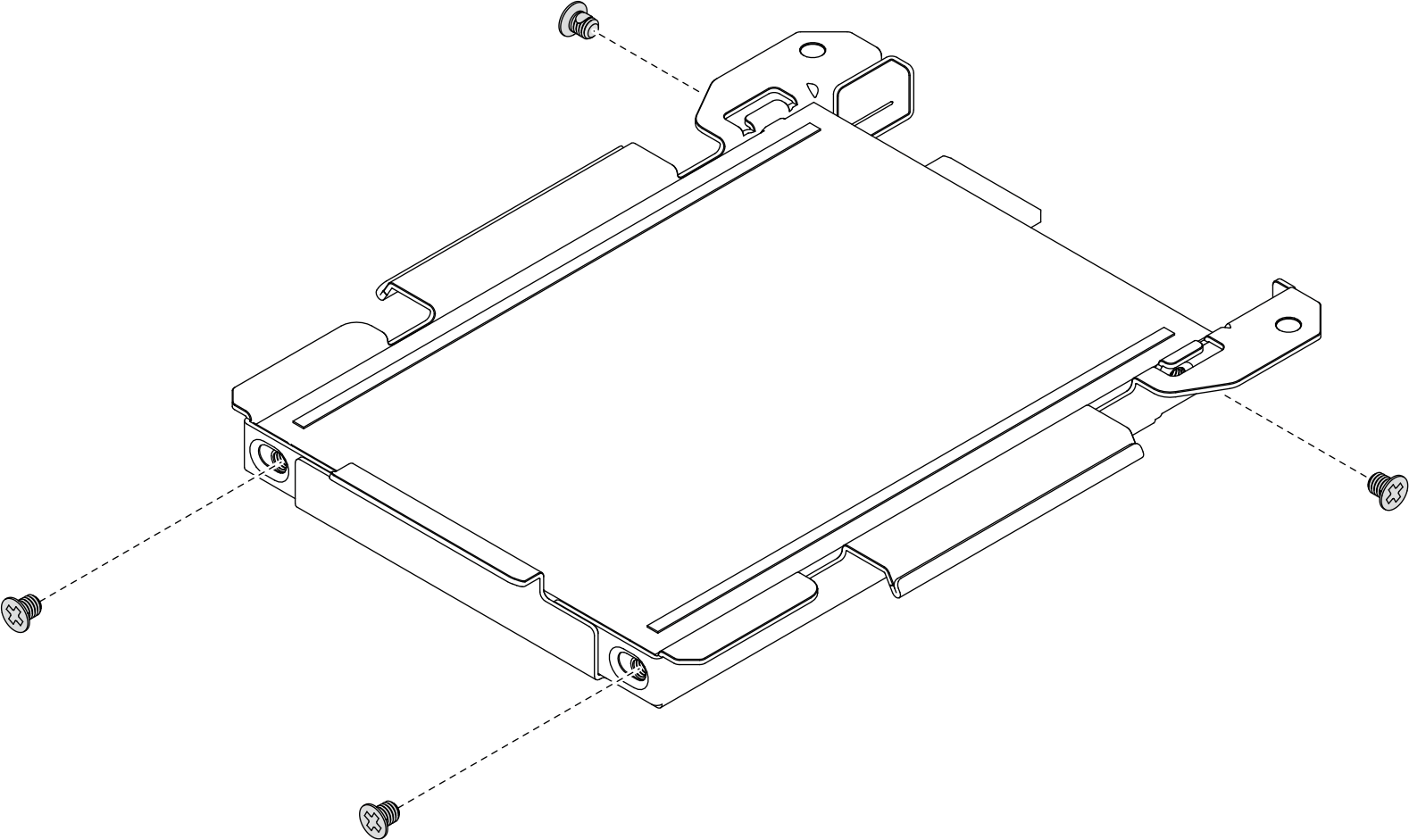

    Figure 1. Retrait des vis du boîtier d’unités de disque dur

  3. Retirez l’unité du boîtier d’unités de disque dur. (1 Unité de refroidissement côté supérieur, 2 Unité de refroidissement côté inférieur)

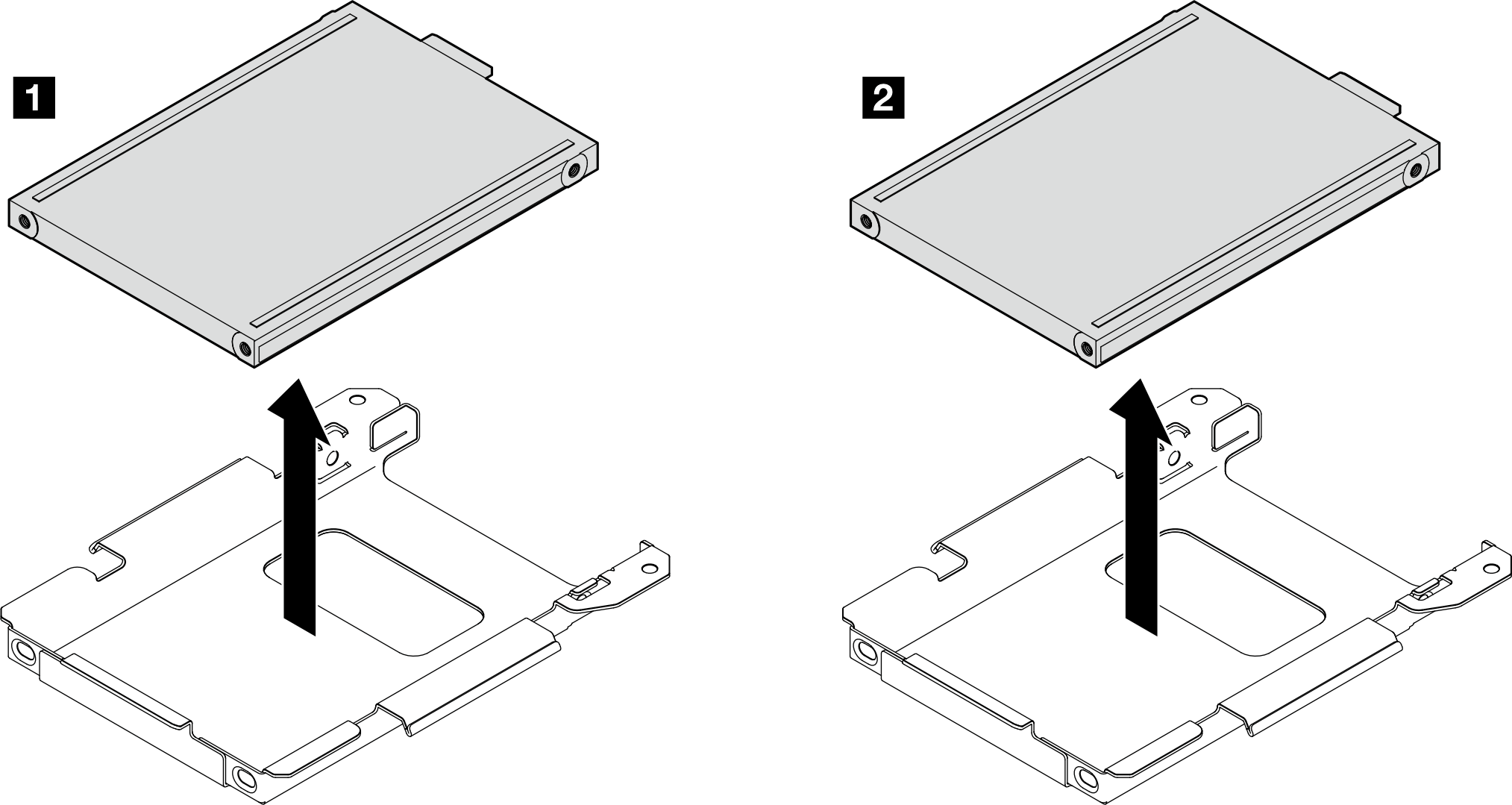

    Figure 2. Retrait de l’unité du boîtier d’unités de disque dur

Après avoir terminé

Si vous devez renvoyer le composant ou le périphérique en option, suivez les instructions d’emballage et utilisez les matériaux que vous avez reçus pour l’emballer.
