E3.S 1T 中央ドライブの取り外し

E3.S 1T 中央ドライブを取り外すには、以下の情報を参照してください。

このタスクについて

必要なツール

  • PH1 ねじ用ドライバー

  • MID E3.S TOP Gap Pad (SC750 V4)

重要

  • 安全に作業を行うために、取り付けのガイドラインおよび 安全検査のチェックリストをお読みください。

  • タスクを実行しようとしている対応する DWC トレイの電源をオフにします。

  • エンクロージャーからすべての外部ケーブルを切り離します。

  • QSFP ケーブルがソリューションに接続されている場合、余分な力をかけてケーブルを取り外します。

動画で見る
  • この手順を説明した動画については、YouTube をご覧ください。

手順

  1. このタスクの準備をします。
    1. エンクロージャーからトレイを取り外します。エンクロージャーからのトレイの取り外しを参照してください。
    2. トレイ・カバーを取り外します。トレイ・カバーの取り外しを参照してください。
    3. 中央 E3.S ドライブ・ケージを取り外します。E3.S 中央ドライブ・ケージ・アセンブリーの取り外しを参照してください。

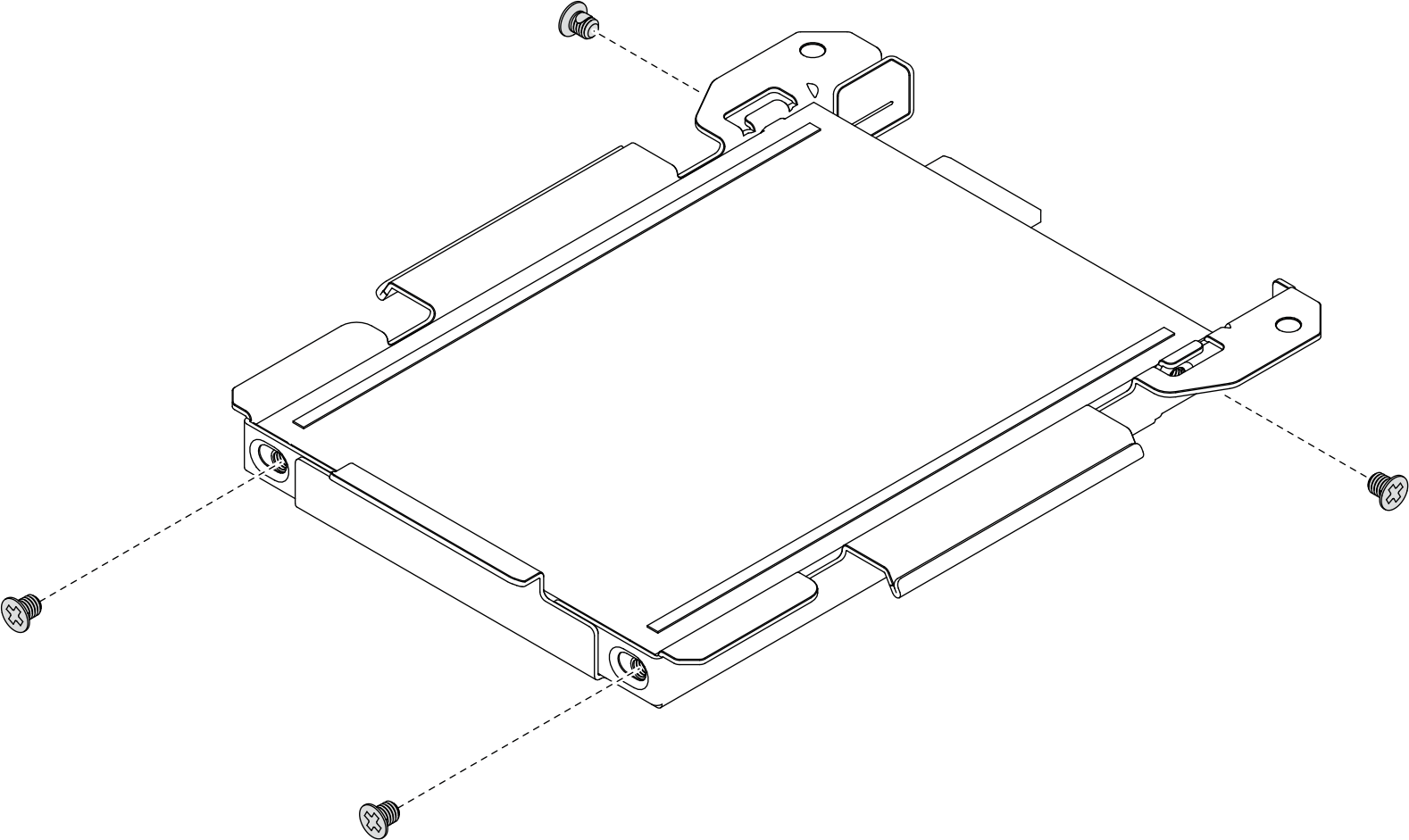

  2. ドライブ・ケージから 4 本の PH1 ねじを取り外します。
    図 1. ドライブ・ケージからのねじの取り外し

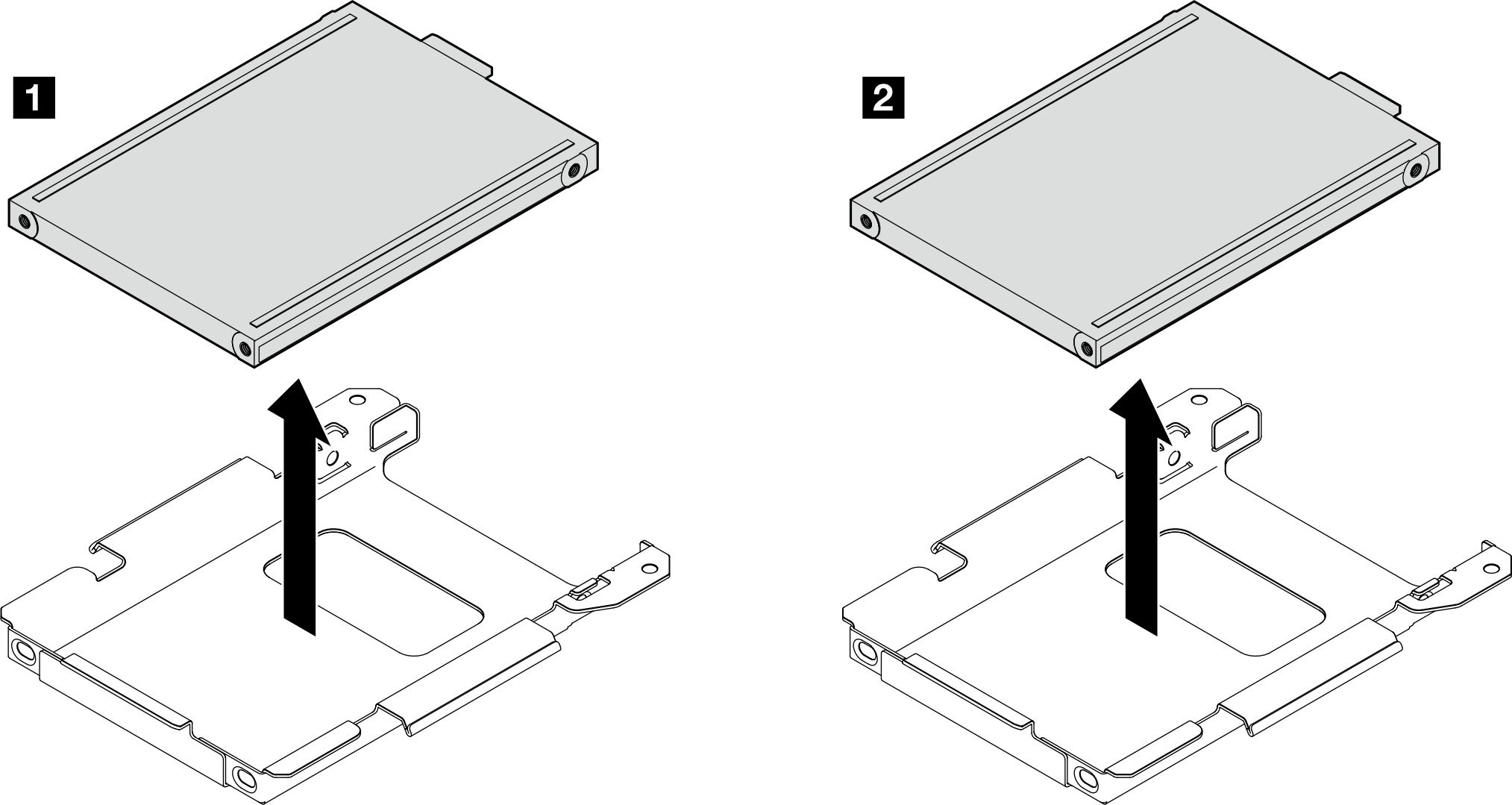

  3. ドライブ・ケージからドライブを取り外します。(1 上面冷却ドライブ、2 底面冷却ドライブ)
    図 2. ドライブ・ケージからのドライブの取り外し

完了したら

コンポーネントまたはオプション装置を返却するよう指示された場合は、すべての梱包上の指示に従い、提供された配送用の梱包材がある場合はそれを使用してください。
