E3.S 1T 中央ドライブの取り付け

E3.S 1T 中央ドライブを取り付けるには、以下の情報を参照してください。

このタスクについて

必要なツール

  • PH1 ねじ用ドライバー

  • MID E3.S TOP Gap Pad (SC750 V4)

重要
ギャップ・パッドの交換に関するガイドライン

  • ギャップ・パッドの位置と手順については、ギャップ・パッドの識別と位置を参照してください。

  • ギャップ・パッドを交換する前に、アルコール・クリーニング・パッドで表面を慎重にクリーニングします。

  • ギャップ・パッドは、変形しないように慎重に持ってください。ねじ穴や開口部がギャップ・パッドの素材によってふさがれていないことを確認します。

重要
動画で見る
  • この手順を説明した動画については、YouTube をご覧ください。

手順

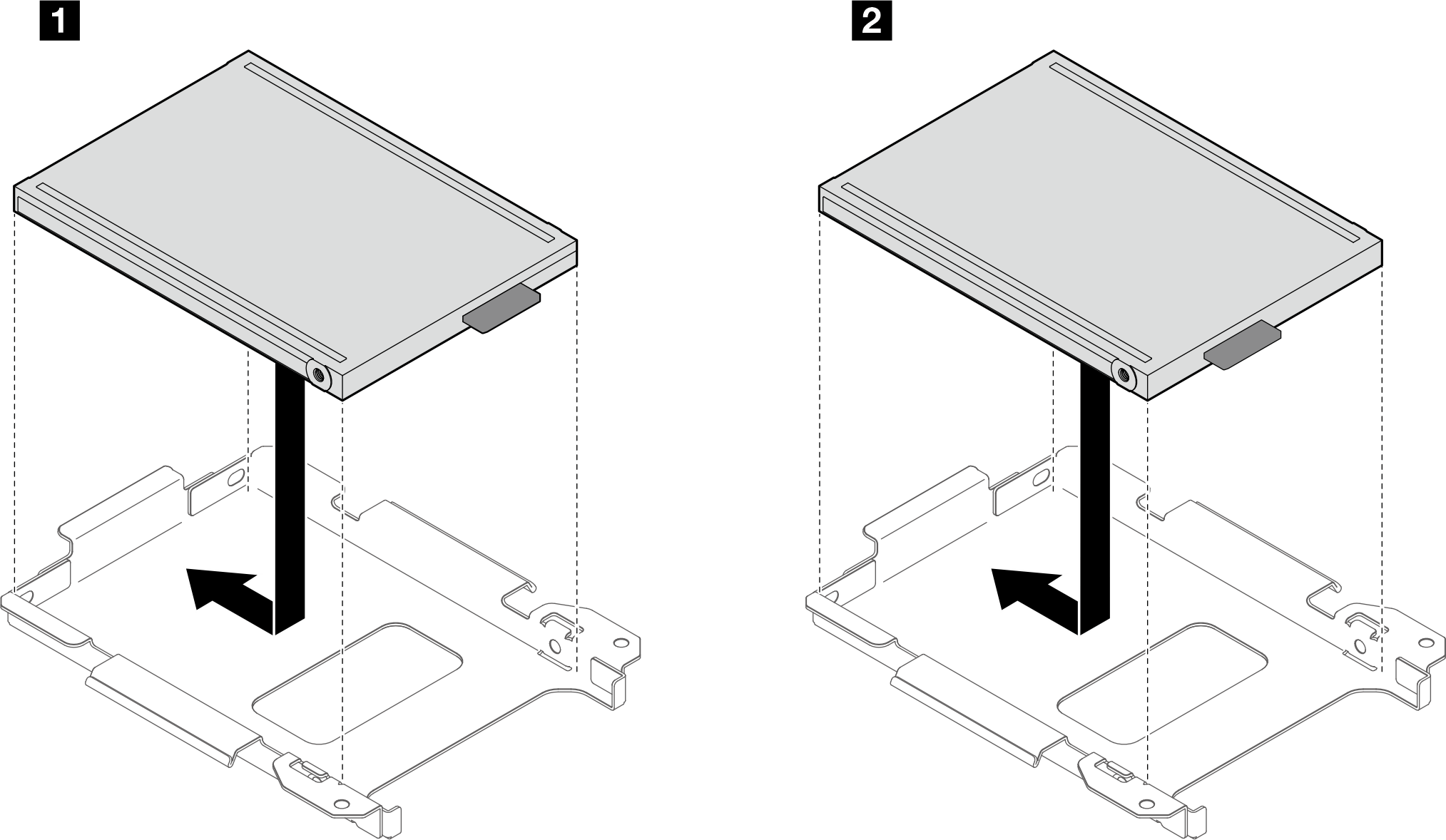

  1. E3.S 1T ドライブをドライブ・ケージに取り付けます。
    重要

    ドライブ・コネクターの向きは、上面冷却ドライブと底面冷却ドライブで異なります。以下の図で指定されているドライブ・コネクターの向きのガイダンスに必ず従ってください。

    • ドライブ・コネクターの向き:
    • 1 底面冷却ドライブ
    • 2 上面冷却ドライブ

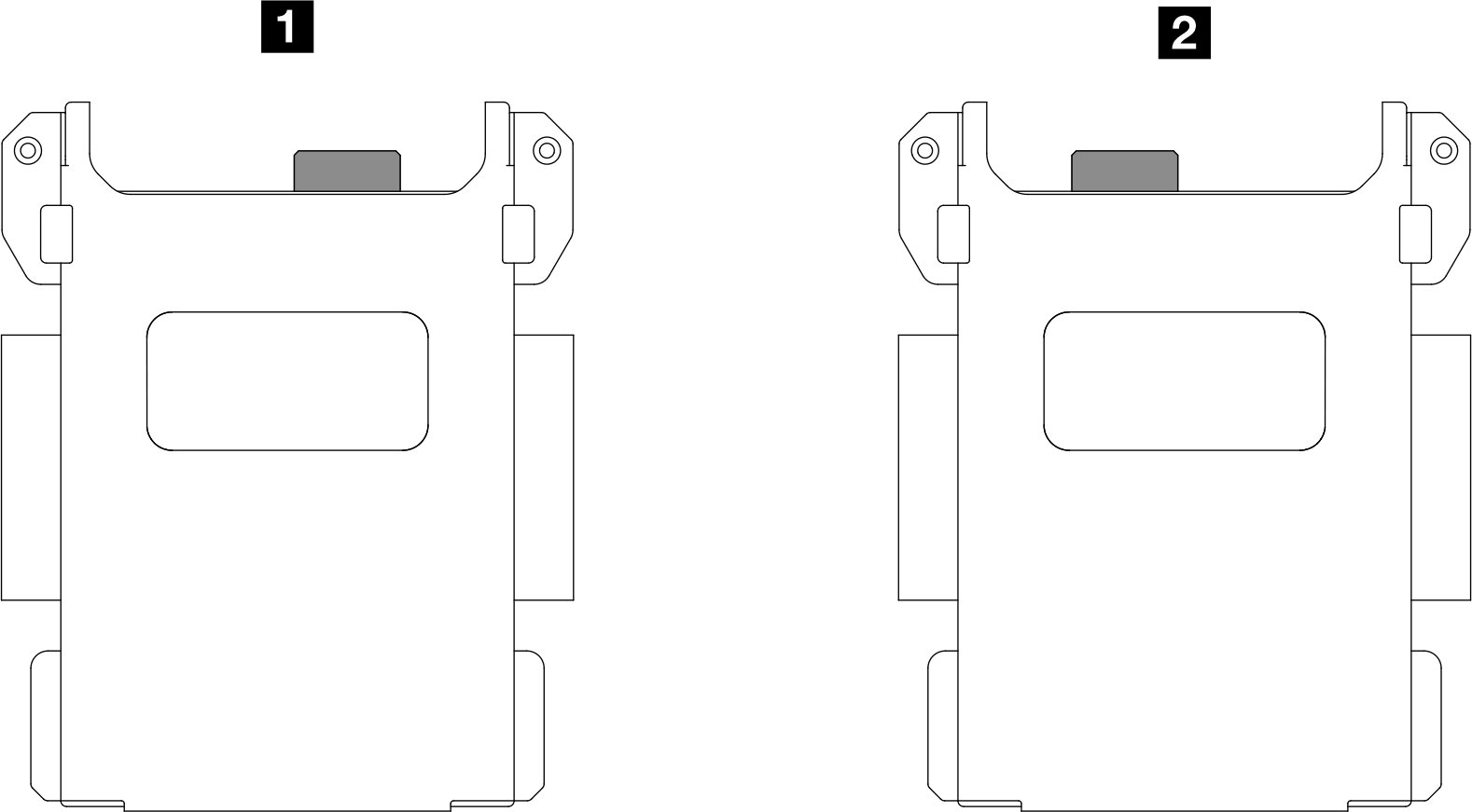

  2. ドライブ・コネクターの向きが、以下の図で指定されているとおりに正しいことを確認します。
    • ドライブ・コネクターの向き:
    • 1 底面冷却ドライブ
    • 2 上面冷却ドライブ


  3. 4 本の PH1 ねじを取り付けてドライブをドライブ・ケージに固定します。
    図 1. ドライブ・ケージへのねじの取り付け

完了したら

  1. 中央 E3.S ドライブ・ケージを取り付けます。E3.S 1T 中央ドライブ・ケージ・アセンブリーの取り付けを参照してください。

  2. トレイ・カバーを取り付けます。トレイ・カバーの取り付けを参照してください。

  3. エンクロージャーにトレイを取り付けます。エンクロージャーへのトレイの取り付けを参照してください。

  4. 必要なすべての外部ケーブルをソリューションに接続します。
    注
    余分な力をかけて QSFP ケーブルをソリューションに接続します。

  5. 各ノードの電源 LED をチェックし、高速の点滅から低速の点滅に変わり、すべてのノードの電源をオンにする準備ができていることを示していることを確認します。
