卸下 E3.S 1T 中间硬盘

按以下信息卸下 E3.S 1T 中间硬盘。

关于本任务

必备工具

  • 适用于 PH1 螺钉的十字螺丝刀

  • MID E3.S TOP Gap Pad (SC750 V4)

注意

  • 请阅读安装准则和安全检查核对表以确保操作安全。

  • 关闭要执行任务的相应 DWC 托盘。

  • 从机柜上拔下所有外部线缆。

  • 如果 QSFP 线缆已连接至解决方案，请用力将这些线缆拔下。

观看操作过程
  • 关于此过程的视频请见 YouTube。

过程

  1. 为本任务做好准备。
    1. 从机柜上卸下托盘。请参阅从机柜上卸下托盘。
    2. 卸下托盘外盖。请参阅卸下托盘外盖。
    3. 卸下中间 E3.S 硬盘仓，请参阅卸下 E3.S 中间硬盘仓组合件。

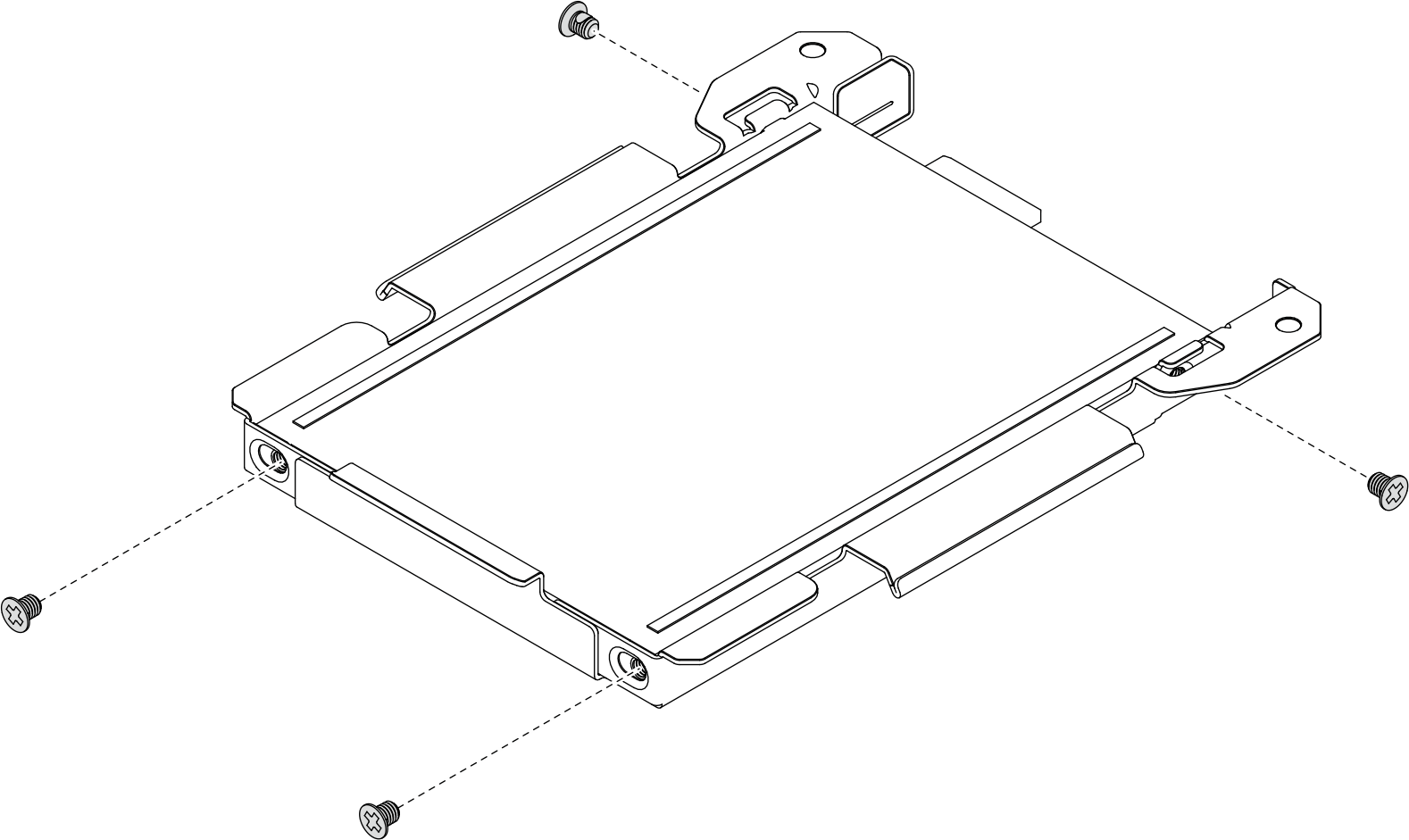

  2. 从硬盘仓上卸下四颗 PH 1 螺钉。
    图 1. 从硬盘仓上卸下螺钉

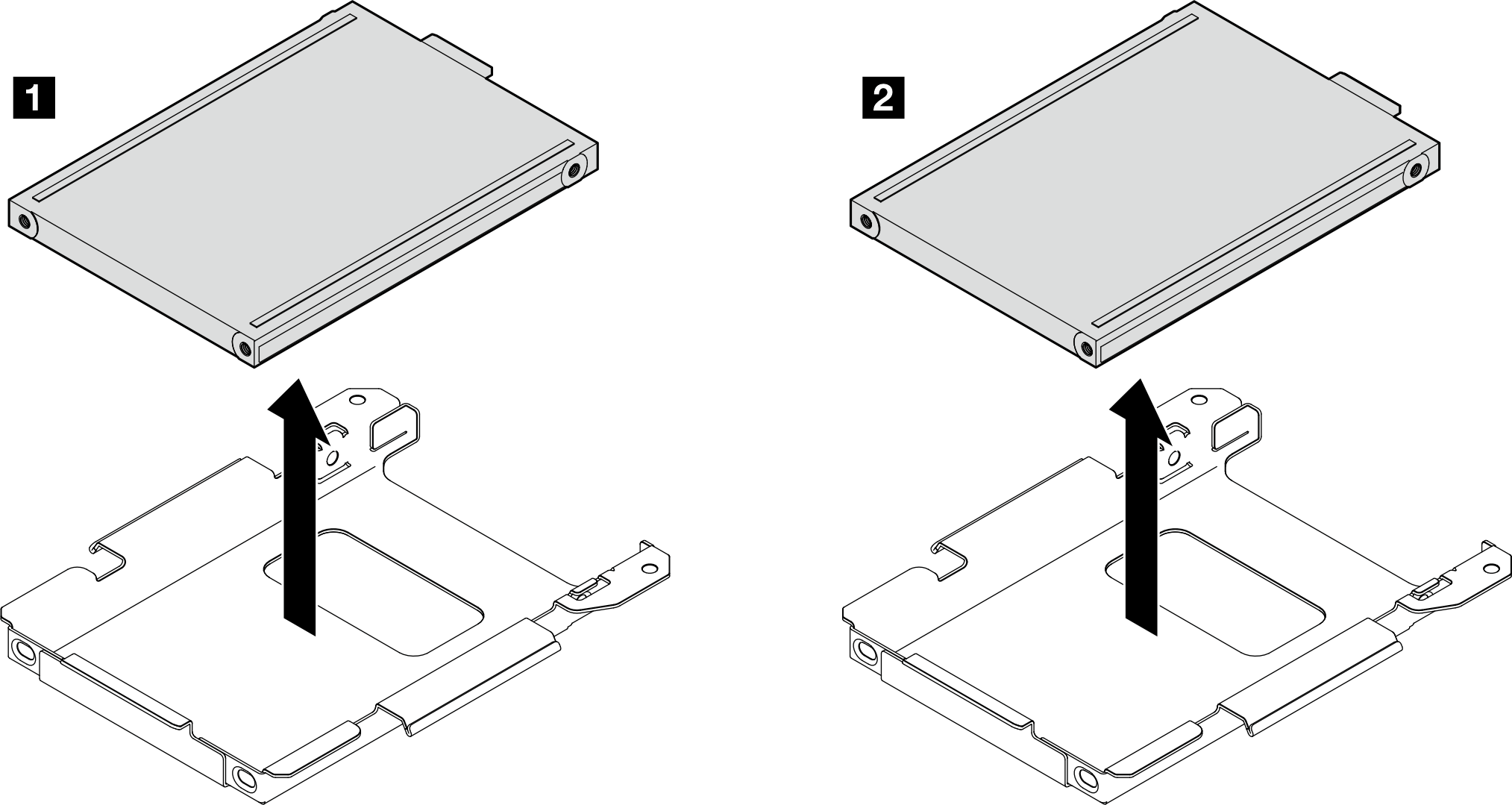

  3. 从硬盘仓上卸下硬盘。（1 顶部散热型硬盘，2 底部散热型硬盘）
    图 2. 从硬盘仓上卸下硬盘

完成之后

如果要求您退回组件或可选设备，请按照所有包装说明进行操作，并使用装运时提供给您的所有包装材料。
