Disposición de los cables del módulo de E/S posterior y del módulo OCP

Siga las instrucciones que aparecen en esta sección para instalar y disponer los cables para el módulo de E/S posterior y el módulo OCP.

Nota
  • Dependiendo de la configuración específica, la información de este tema puede no aplicarse a su nodo.
  • Conexiones entre conectores; 11, 22, 33, ... nn

  • Al disponer los cables, asegúrese de que todos los cables se pasen de forma adecuada a través de las guías para cables y los clips para cables correspondientes.

  • Observe estrictamente las siguientes instrucciones para evitar dañar los zócalos de los cables de la placa del sistema. Cualquier daño a los zócalos de los cables podría requerir la sustitución de la placa del sistema.
    • Conecte los conectores de los cables vertical u horizontalmente alineados con las orientaciones de los enchufes de los cables correspondientes, evitando cualquier inclinación.

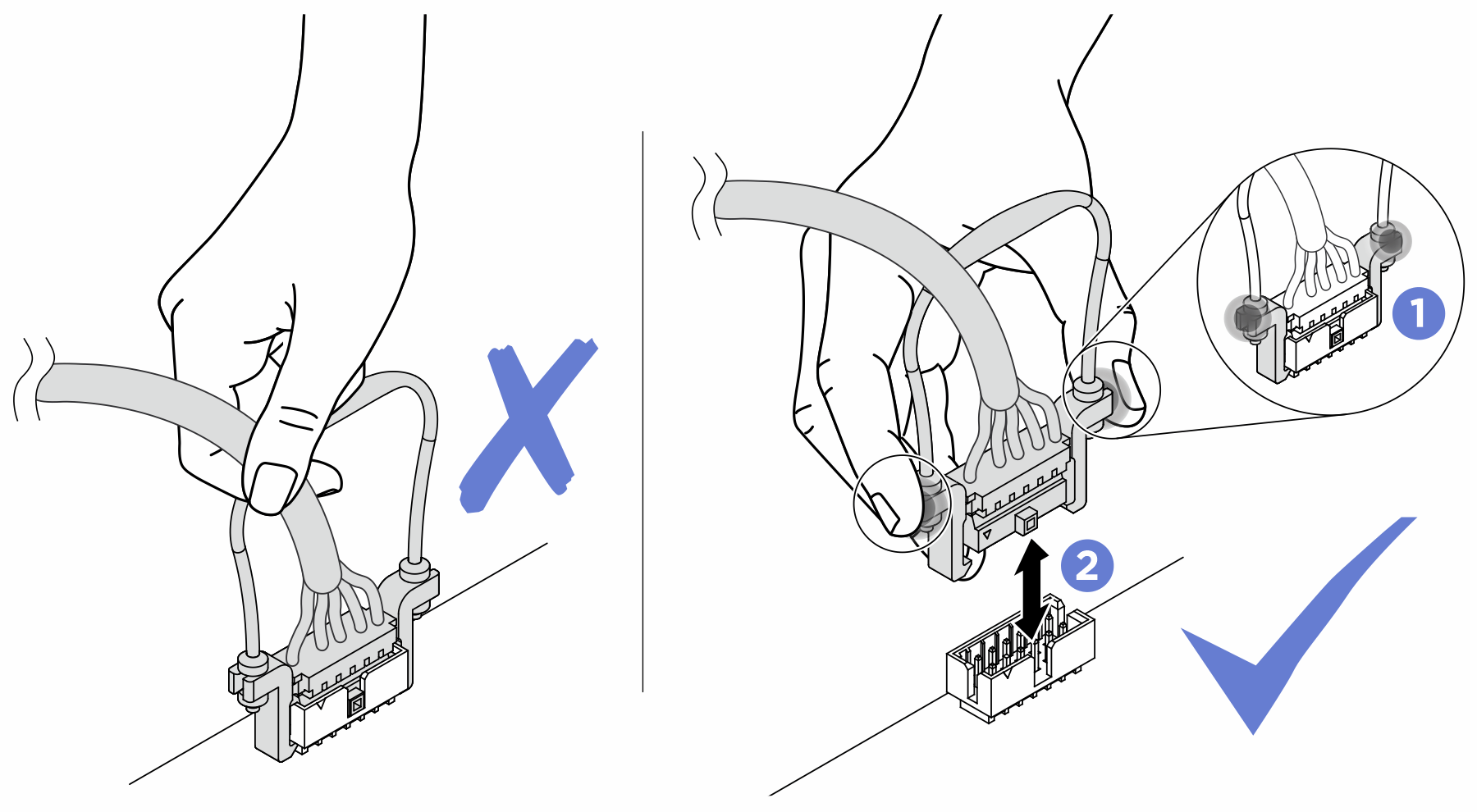

    • Para desconectar los cables de la placa del sistema, haga lo siguiente:
      1. Mantenga presionados todos los pestillos, pestañas de liberación o bloqueos de los conectores de cable para liberar los conectores de cable.

      2. Quite los conectores de los cables vertical u horizontalmente alineados con las orientaciones de los enchufes de los cables correspondientes, evitando cualquier inclinación.
        Nota
        El aspecto de los conectores de los cables puede ser diferente de los que se muestran en la ilustración, pero el procedimiento de extracción es el mismo.






Figura 1. Cables para el módulo de E/S posterior y el módulo OCP

Desde (placa del sistema)HastaCable
1a Conector de alimentación y de banda lateral de OCP1 Nodo (fijado con tornillos)MCIO x8 (270 mm)a conector GenZ 4C+ OCP
1b Conector de señal de OCPMCIO x16 (450 mm)
2 Conector de señal de E/S posterior2 Conector de señal de E/S posterior (en el módulo de E/S posterior)SlimSAS x8 a SlimSAS x8 de bajo perfil (915 mm)
Nota
Al conectar el cable de E/S posterior al módulo de E/S posterior, asegúrese de fijar el cable de conexión a tierra adjunto con un tornillo.
Figura 2. Instalación del cable de E/S posterior y del cable de conexión a tierra
Installation of the rear I/O cable and grounding cable
