Roteamento de cabos do módulo OCP e de E/S traseiro

Siga as instruções nesta seção para instalar e direcionar os cabos do módulo OCP e do módulo de E/S traseiro.

Nota
  • Dependendo da configuração específica, as informações neste tópico podem não se aplicar ao nó.

  • Conexões entre conectores; 1↔1, 2↔2, 3↔3, ... n↔n

  • Ao direcionar os cabos, certifique-se de que todos os cabos sejam direcionados corretamente pelas guias e presilhas de cabos.

  • Observe rigorosamente as instruções a seguir para evitar danificar os soquetes de cabo na placa-mãe. Qualquer dano nos soquetes do cabo pode requerer a substituição da placa-mãe.

    • Conecte os conectores de cabos vertical ou horizontalmente em alinhamento com as orientações dos soquetes de cabo correspondentes, evitando qualquer inclinação.

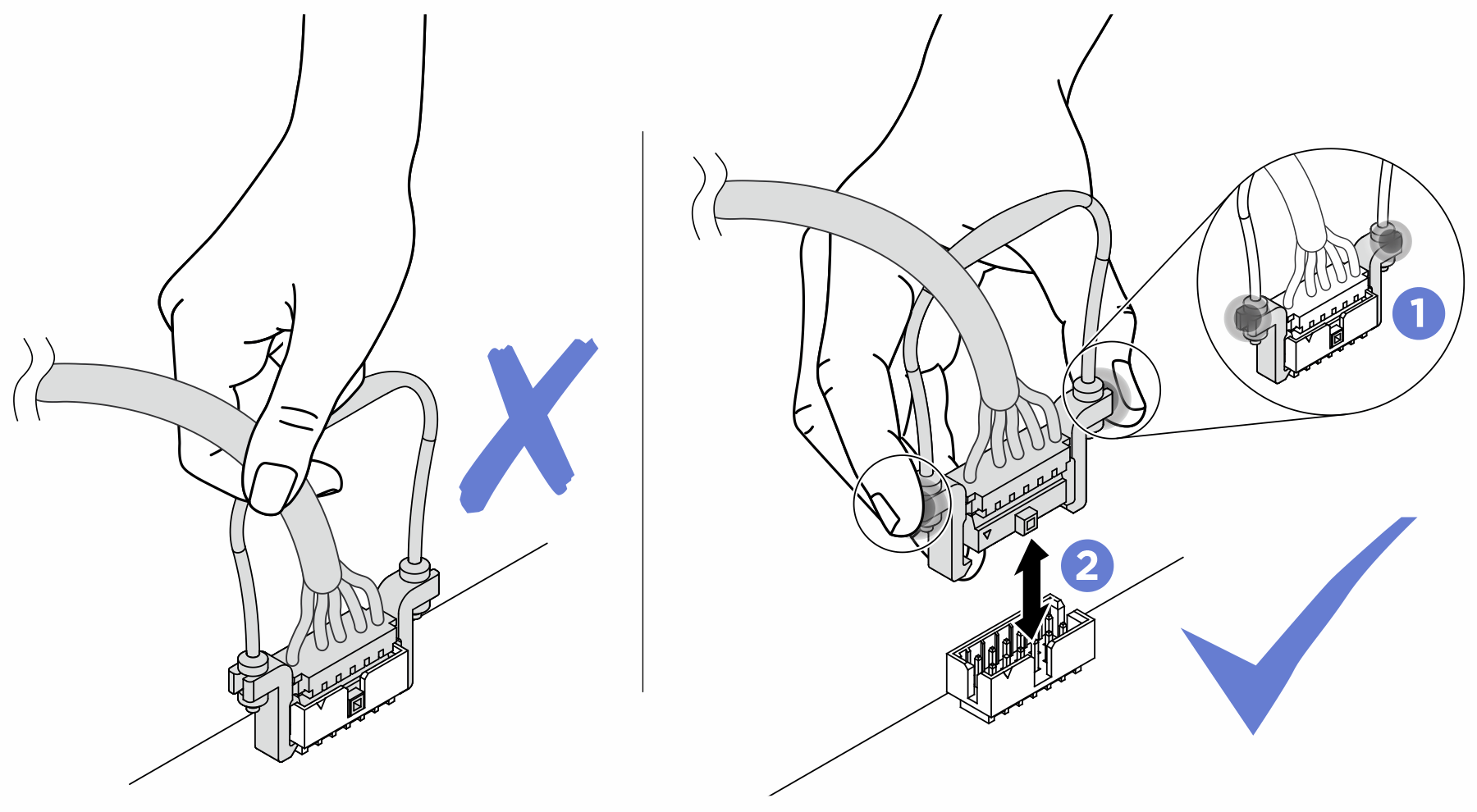

    • Para desconectar os cabos da placa-mãe, faça o seguinte:

      1. Pressione e segure todas as travas, abas de liberação ou travas nos conectores de cabo para liberar os conectores de cabo.

      2. Remova os conectores de cabos vertical ou horizontalmente em alinhamento com as orientações dos soquetes de cabo correspondentes, evitando qualquer inclinação.
        Nota
        Os conectores de cabo podem ser diferentes dos exibidos na ilustração, mas o procedimento de remoção é o mesmo.






Figura 1. Cabos do módulo de E/S traseiro e do módulo OCP

De (placa-mãe)ParaCabo
1a Conector de banda lateral e de energia OCP1 Nó (preso com parafusos)MCIO x8 (270 mm)para conector OCP GenZ 4C+
1b Conector de sinal OCPMCIO x16 (450 mm)
2 Conector de sinal de E/S traseiro2 Conector de sinal de E/S traseiro (no módulo de E/S traseiro)SlimSAS x8 de perfil baixo para SlimSAS x8 (915 mm)
Nota
Ao conectar o cabo de E/S traseiro ao módulo de E/S traseiro, certifique-se de prender o cabo de aterramento conectado com um parafuso.
Figura 2. Instalação do cabo de E/S traseiro e do cabo de aterramento
Installation of the rear I/O cable and grounding cable
