Instradamento dei cavi per i moduli I/O posteriore e OCP

Seguire le istruzioni riportate in questa sezione per installare e instradare i cavi per i moduli I/O posteriore e OCP.

Nota
  • A seconda della configurazione specifica, le informazioni contenute in questa sezione potrebbero non essere valide per il nodo.
  • Connessioni tra i connettori; 11, 22, 33, ... nn

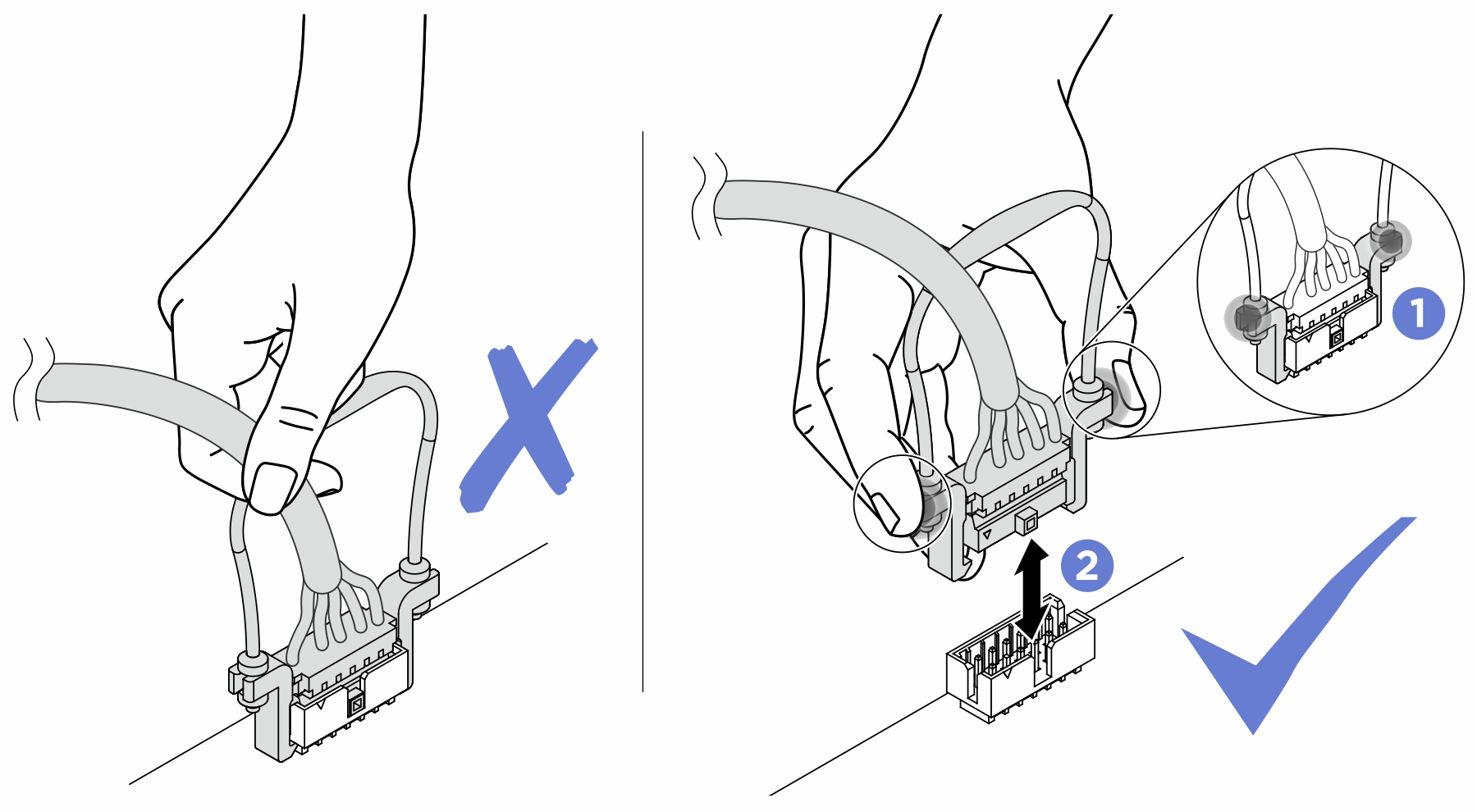

  • Quando si instradano i cavi, verificare che tutti i cavi siano instradati correttamente attraverso le guide dei cavi e i fermacavi corrispondenti.
Figura 1. Cavi per i moduli I/O posteriore e OCP

Da (scheda di sistema)ACavo
1a Connettore laterale e di alimentazione OCP1 Nodo (fissato con viti)MCIO x8 (270 mm)al connettore OCP GenZ 4C+
1b Connettore di segnale OCPMCIO x16 (450 mm)
2 Connettore di segnale I/O posteriore2 Connettore di segnale I/O posteriore (sul modulo I/O posteriore)Da SlimSAS x8 low-profile a SlimSAS x8 (915 mm)
Nota
Quando si collega il cavo I/O posteriore al modulo I/O posteriore, assicurarsi di fissare il cavo di messa a terra con una vite.
Figura 2. Installazione del cavo I/O posteriore e del cavo di messa a terra
Installation of the rear I/O cable and grounding cable
