安装处理器

此任务包含如何安装处理器的说明。此任务需要使用 T10 内六角螺丝刀、T20 螺丝刀、1 号十字螺丝刀和 2 号十字螺丝刀。

关于本任务

必备工具

请确保您手头有下列必备工具,以便妥善更换组件。

  • SD665 V3 水循环模块维护套件(维护套件中的水循环模块载板可重复使用,建议将其留在服务器运行的场所,以备将来更换时使用。)

  • SD665 V3 水循环模块油灰垫套件

  • 硬盘间隙垫或油灰垫套件(取决于托盘中安装的硬盘)。请参阅各自的更换过程以了解更多信息。

  • ConnectX 系列适配器油灰垫套件(取决于托盘中安装的 ConnectX 适配器)。请参阅各自的更换过程以了解更多信息。

  • 螺钉和螺丝刀

    为确保可以正确安装和卸下相应的螺钉,请准备好以下螺丝刀。
    螺丝刀类型螺钉类型
    T10 内六角螺丝刀T10 内六角螺钉
    T20 内六角螺丝刀T20 内六角螺钉
    1 号十字螺丝刀1 号十字螺钉
    2 号十字螺丝刀2 号十字螺钉
注意
  • 请阅读安装准则安全检查核对表以确保操作安全。

  • 关闭要执行任务的相应 DWC 托盘。

  • 从机柜上拔下所有外部线缆。

  • 如果 QSFP 线缆已连接至解决方案,请用力将这些线缆拔下。

  • 每个处理器插槽必须始终装有外盖。卸下或安装处理器时,请用外盖保护好空的处理器插槽。

  • 请勿接触处理器插槽或处理器触点。处理器插槽触点非常脆弱,容易损坏。处理器触点上的杂质(如皮肤上的油脂)可导致连接失败。

  • 请勿使处理器或水循环模块上的导热油脂接触任何物体。与任何表面接触都有可能损坏导热油脂,致其失效。导热油脂可能会损坏处理器插槽中的电气接口等组件。指示您卸下冷却板油脂外盖前请勿卸下该外盖。

  • 安装新处理器或更换处理器前,请将系统固件更新到最新级别。请参阅更新固件

  • 为避免损坏水循环模块,卸下、安装或折叠水循环模块时请始终使用水循环模块载板。

  • 请访问 Lenovo ServerProven 网站 以获取系统支持的处理器的列表。主板上的所有处理器必须具有相同的速度、核数和频率。

  • 系统适用的可选设备可能有特定的处理器要求。请参阅可选设备随附的文档以获取相关信息。

图 1. 处理器位置
Processor locations
重要
间隙垫/油灰垫更换准则
  • 要确定间隙垫/油灰垫的位置和方向,请参阅间隙垫/油灰垫的标识和位置

  • 在更换间隙垫/油灰垫之前,请使用酒精清洁垫轻轻地清洁接口板或硬件表面。

  • 小心地握住间隙垫/油灰垫,以免变形。确保间隙垫/油灰垫材料不会遮挡螺钉孔或开口。

  • 请勿使用过期的油灰垫。检查油灰垫包装上的有效期。如果油灰垫过期,请购买新的油灰垫以进行妥善更换。

固件和驱动程序下载:更换组件后,可能需要更新固件或驱动程序。

过程

根据型号的不同,您的解决方案可能与插图略有不同。

  1. 如果要更换处理器,请按照以下步骤操作:
    1. 如果水循环模块上的冷却板底部有任何残留的导热油脂,请使用酒精清洁垫轻轻地擦去这些导热油脂。
    2. 从水循环模块上揭下处理器标识标签,并将其更换为置换处理器随附的新标签。如果无法取下标签并将其粘贴在新水循环模块上,或该标签在运输期间损坏,请使用永久记号笔在新水循环模块同一位置的处理器标识标签上写下处理器序列号。
  2. 安装处理器
    1. 将处理器支架滑入导轨框中。
      注意

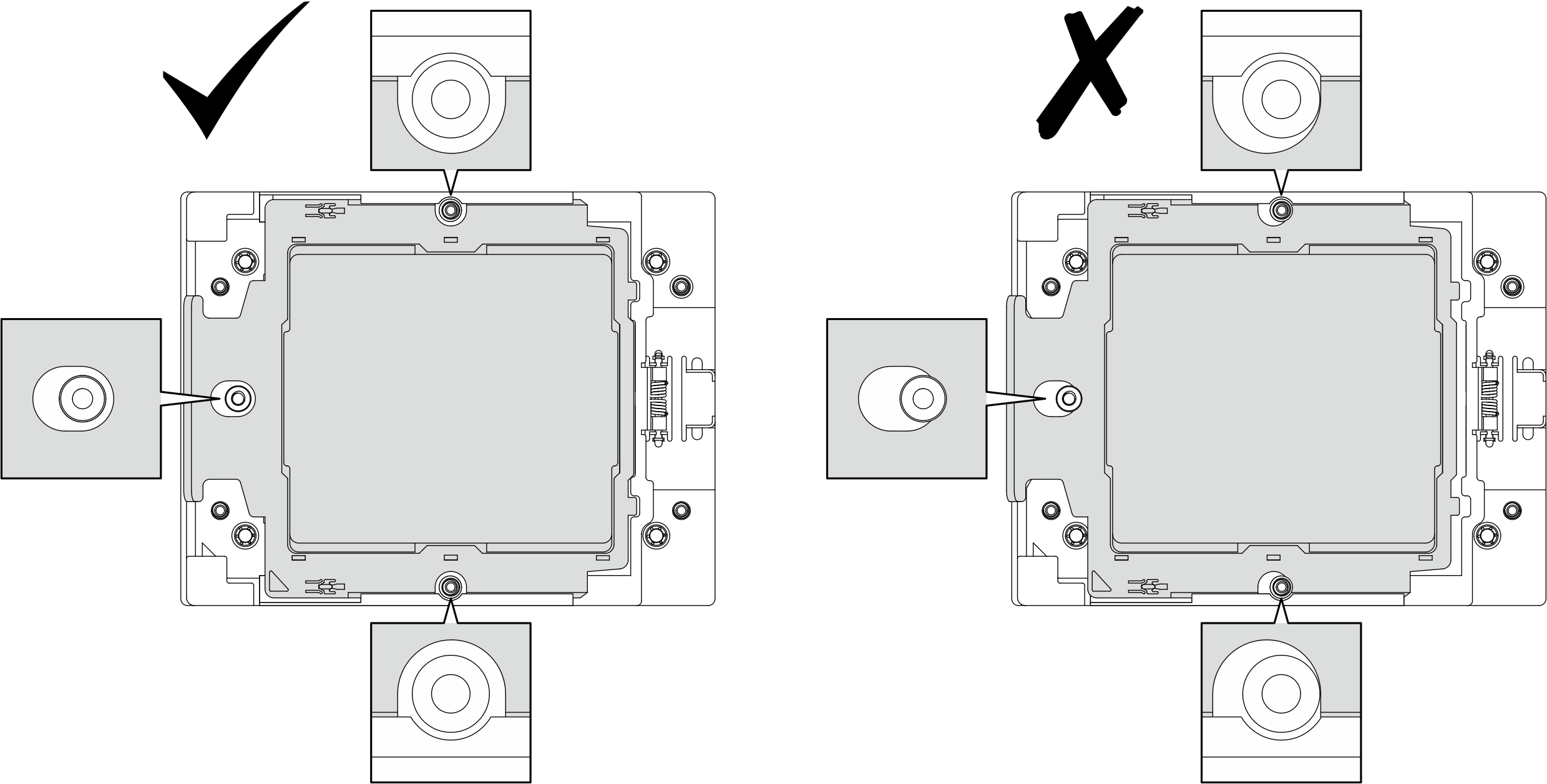

      确保处理器支架在导轨框内安放妥当。
    2. 用双手食指向下按压导轨框。
    3. 用双手食指向下推导轨框,直到蓝色滑锁锁定到位。
    4. 合上固定框。
    5. 使用内六角 T20 螺丝刀拧紧螺钉。

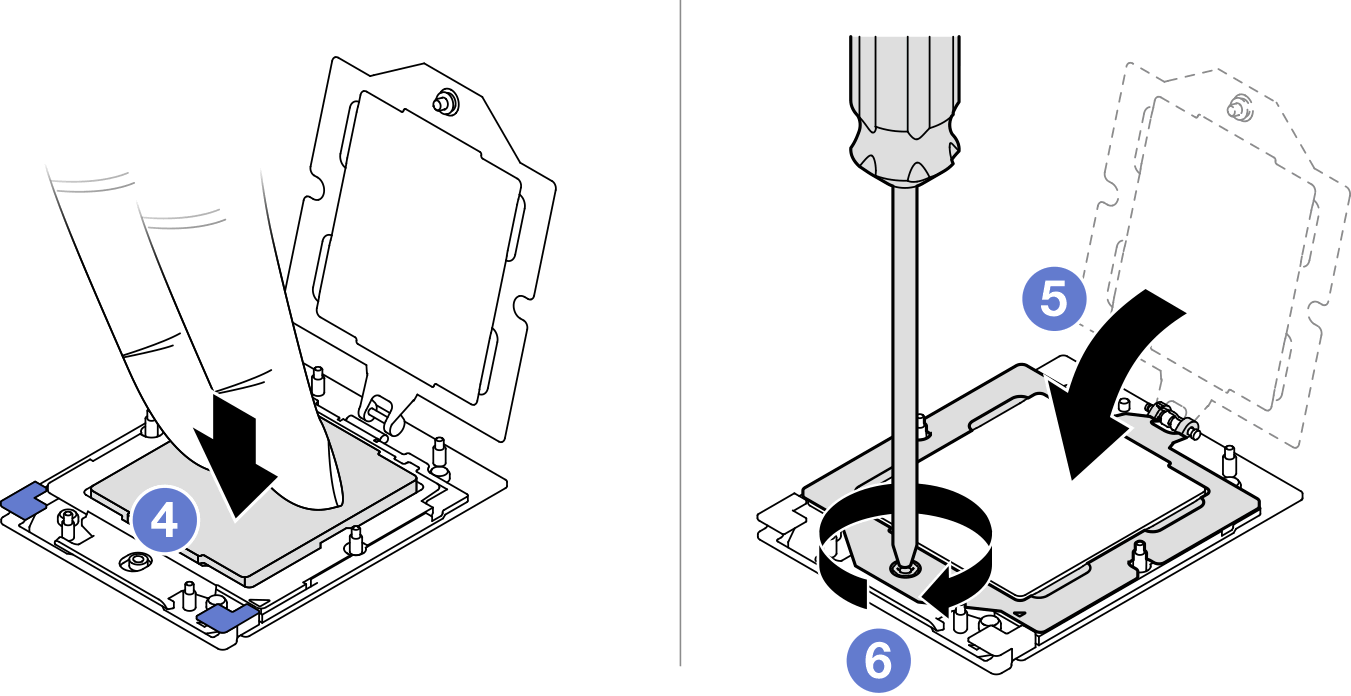

    图 2. 安装处理器

  3. 用海绵在处理器上涂抹导热油脂,形成四个均匀分布的点,同时每个点包含大约 0.1 毫升导热油脂。
    小心地将处理器和固定器放置在一个平面上,使处理器触点一面朝下。
    图 3. 涂抹导热油脂
    Applying thermal grease
  4. 如果需要,从处理器冷却板底面卸下塑料油脂外盖。
    图 4. 卸下塑料油脂外盖
    Plastic grease covers removal
  5. 检查水循环模块底面和顶面的间隙垫,如果其中有任何间隙垫损坏、缺失或掉落,请更换新的间隙垫。
    图 5. 水循环模块间隙垫(底面)
    Water loop gap pads (bottom side)
    图 6. 水循环模块间隙垫(顶面)
    Water loop gap pads (top side)

请确保遵循间隙垫/油灰垫更换准则

  1. 在水循环模块上更换新的油灰垫。
    图 7. 水循环模块油灰垫
    Water loop putty pads

请确保遵循间隙垫/油灰垫更换准则

  1. 小心地旋转水循环模块顶部,将水循环模块放置在节点背面附近的两个导销上,然后将水循环模块轻轻放下,并确保其在主板上牢固就位。
    注意
    确保将水循环模块与右侧计算节点上的三个导销对齐。
    图 8. 右侧计算节点上的导销
    Guide pins on the right side compute node
    注意
    1. 轻轻提起水循环模块,然后旋转。

    2. 请勿倾斜水循环模块。保持水循环模块与托盘水平。

    3. 将水循环模块安装到托盘。

    图 9. 安装水循环模块
    Water loop installation
  2. 安装处理器冷却板螺钉(每个节点 12 颗内六角 T20 螺钉)。按照处理器冷却板标签上指定的螺钉顺序,使用通用螺丝刀拧紧螺钉。请逐颗将螺钉完全拧紧。
    (供参考)将螺钉完全拧紧或卸下所需的扭矩为 1.12-1.46 牛·米,即 10-13 英寸·磅。
    图 10. 安装处理器冷却板
    按以下顺序完全拧紧每颗螺钉:
    处理器螺钉顺序
    A1 > 2 > 6 > 4 > 3 > 5
    B1 > 2 > 3 > 5 > 6 > 4
    C2 > 1 > 4 > 6 > 5 > 3
    D2 > 1 > 5 > 3 > 4 > 6

    Processor cold plate label

    Processor cold plate installation
  3. 拧松水循环模块载板的螺钉(每节点 12 颗 2 号十字螺钉)。
    载板背面的螺钉孔标有 LR。对于位于左侧节点上的载板,选择标有 L 的螺钉孔;对于位于右侧节点上的载板,选择标有 R 的螺钉孔。
    图 11. 拧松水循环模块载板的螺钉
    Loosening water loop carrier screws
  4. 小心地提起水循环模块载板并使其脱离水循环模块。
    图 12. 卸下水循环模块载板
    Water loop carrier removal
  5. 使用设置到适当扭矩的扭矩螺丝刀,安装水循环模块螺钉和快接件螺钉(每节点 14 颗内六角 T10 螺钉)。
    • (供参考)将螺钉完全拧紧或卸下所需的扭矩为 5.0+/- 0.5 磅·英寸,即 0.55+/- 0.05 牛·米。

    • 安装 1 VR 冷却板螺钉(2 颗)以及垫圈。

      • 安装新的水循环模块:

        请使用先前从故障水循环模块上卸下的垫圈。如果 VR 冷却板上原来没有垫圈,请使用 VR 导电板 12.4(含垫圈)(中的垫圈。

      • 装回水循环模块:

        您可能不需要安装新的水循环模块,而需要在更换主板、处理器或配电板之后装回水循环模块。在这种情况下,请使用之前从水循环模块上卸下的垫圈。如果 VR 冷却板上原来没有垫圈,则安装 VR 冷却板时不需要使用垫圈。

    图 13. VR 冷却板螺钉以及垫圈
    VR cold plate screws with washer
    图 14. 安装水循环模块螺钉和快接件螺钉
    Water loop screws and quick connect screws installation
  6. 安装五颗内六角 T10 螺钉,以固定快接件。
    图 15. 安装快接件螺钉
    Quick connect screw installation
完成之后
  1. 安装内存条。请参阅安装内存条

  2. 安装 DIMM 梳。请参阅安装 DIMM 梳

  3. 安装 M.2 背板组合件。请参阅安装 M.2 背板组合件

  4. 安装硬盘仓。请参阅安装硬盘仓组合件

  5. 安装 PCIe 转接卡组合件。请参阅安装 PCIe 转接卡组合件(ConnectX-6)安装 PCIe 转接卡组合件(ConnectX-7 NDR 200)安装 PCIe 转接卡组合件(ConnectX-7 NDR 400)

  6. 安装横梁。请参阅安装横梁

  7. 安装托盘外盖。请参阅安装托盘外盖

  8. 将托盘装入机柜。请参阅在机柜中安装 DWC 托盘

  9. 将所有需要的外部线缆连接到解决方案。
    用力将 QSFP 线缆连接到解决方案。
  10. 检查各节点上的电源 LED,确保其从快速闪烁转变为缓慢闪烁,表示所有节点已准备好打开电源。

演示视频

在 YouTube 上观看操作过程
