Anzeigen für XCC-Systemmanagement-Anschluss (10/100/1.000 Mbit/s RJ-45) und LAN-Anschluss

Dieser Abschnitt enthält Informationen zu Anzeigen am XCC-Systemmanagement-Anschluss (10/100/1.000 Mbit/s RJ-45) und den LAN-Anschlüssen.

In der folgenden Tabelle werden die Probleme beschrieben, die durch die Anzeigen am XCC-Systemmanagement-Anschluss (10/100/1.000 Mbit/s RJ-45) angezeigt werden.

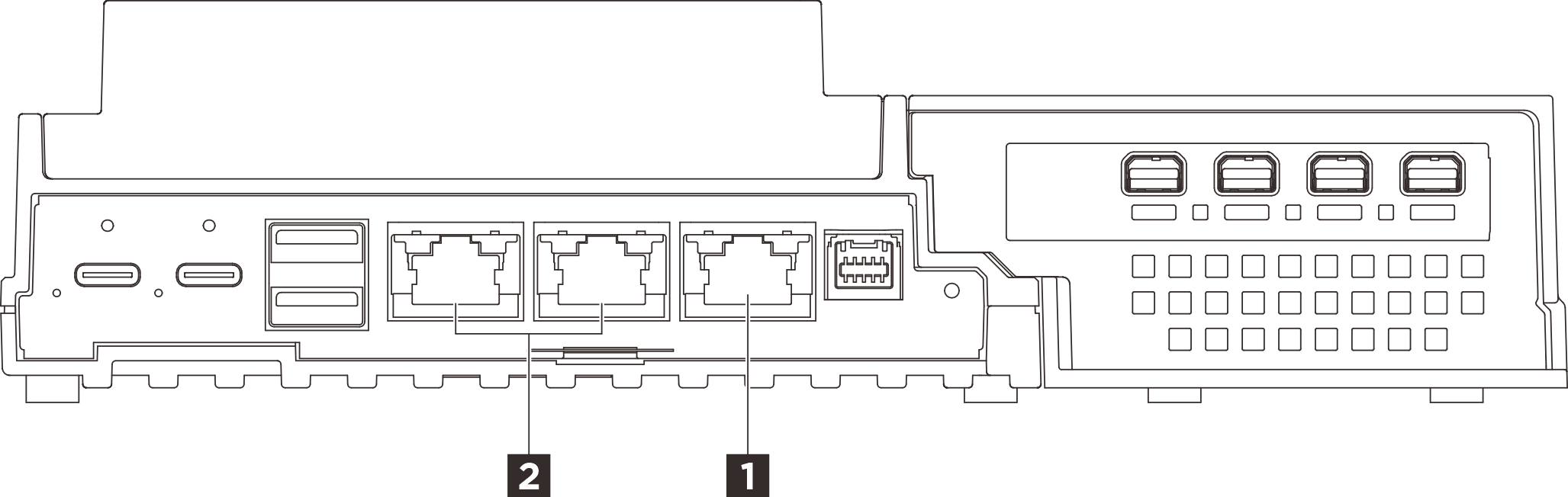

Abbildung 1. XCC-Systemmanagement-Anschluss (10/100/1.000 Mbit/s RJ-45) Anzeigen und Anzeigen für LAN-Anschluss

1 XCC-Systemmanagement-Anschluss (10/100/1.000 Mbit/s RJ-45)2 Verbindungs- und Aktivitätsanzeigen für 1GbE RJ-45 LAN-Anschluss (LAN 1 bis 2)

1 XCC-Systemmanagement-Anschluss (10/100/1.000 Mbit/s RJ-45)-Anzeige​

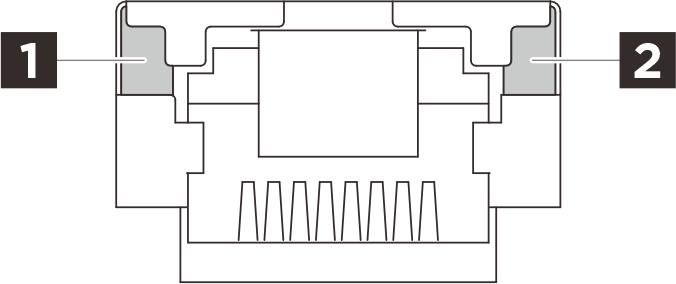

Abbildung 2. XCC-Systemmanagement-Anschluss (10/100/1.000 Mbit/s RJ-45)-Anzeige

AnzeigeBeschreibung
1 Netzwerkverbindungsanzeige (grün)
  • Aus: Die Netzwerkverbindung ist getrennt.
  • Ein: Die Netzwerkverbindung ist hergestellt.
2 Anzeige für Netzaktivität (grün)Blinkt: Das Netzwerk ist verbunden und aktiv.

2 Verbindungs- und Aktivitätsanzeigen für 1GbE RJ-45 LAN-Anschluss​

Abbildung 3. Verbindungs- und Aktivitätsanzeigen für 1GbE RJ-45 LAN-Anschluss

AnzeigeBeschreibung
1 Netzwerkverbindungsanzeige (grün)
  • Aus: Die Netzwerkverbindung ist getrennt.
  • Ein: Die Netzwerkverbindung wird mit einer LAN-Geschwindigkeit von 10/100/1.000 Mbit/s hergestellt.
2 Anzeige für Netzaktivität (grün)Blinkt: Das Netzwerk ist verbunden und aktiv.
