LED della porta di gestione del sistema XCC (10/100/1000 Mbps RJ-45) e della porta LAN

Questo argomento fornisce informazioni sui LED della Porta di gestione del sistema XCC (RJ-45 da 10/100/1000 Mbps) e delle porte LAN.

La seguente tabella descrive i problemi indicati dai LED sulla Porta di gestione del sistema XCC (RJ-45 da 10/100/1000 Mbps).

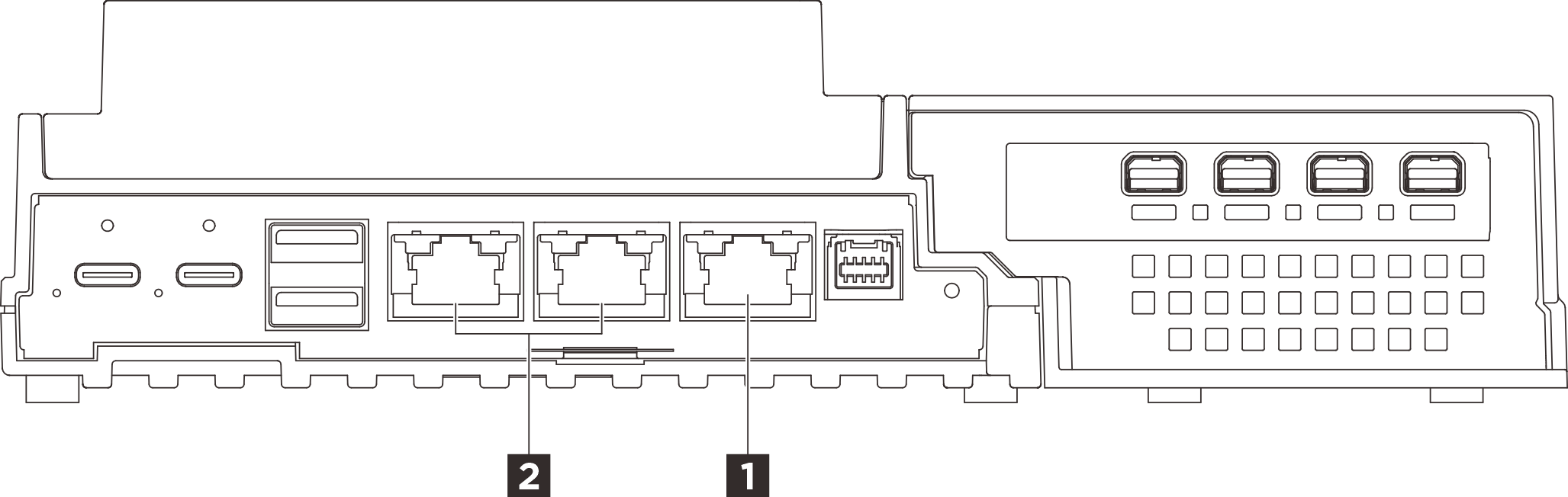

Figura 1. Porta di gestione del sistema XCC (RJ-45 da 10/100/1000 Mbps) LED e LED della porta LAN

1 Porta di gestione del sistema XCC (RJ-45 da 10/100/1000 Mbps) 2 LED attività e collegamento della porta LAN RJ-45 1GbE (LAN 1 - 2)

`1` Porta di gestione del sistema XCC (RJ-45 da 10/100/1000 Mbps) LED

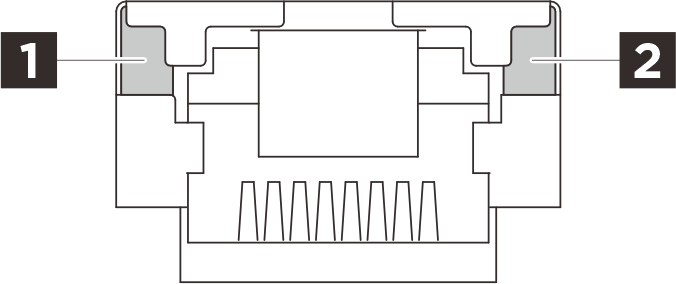

Figura 2. Porta di gestione del sistema XCC (RJ-45 da 10/100/1000 Mbps) LED

LED	Descrizione
`1` LED collegamento di rete (verde)	Spento: il collegamento di rete è stato interrotto. Acceso: la rete è collegata.
`2` LED attività di rete (verde)	Lampeggiante: la rete è connessa e attiva.

Figura 3. LED di attività e collegamento della porta LAN 1GbE RJ-45

LED	Descrizione
`1` LED collegamento di rete (verde)	Spento: il collegamento di rete è stato interrotto. Acceso: la rete è collegata a una velocità LAN di 10/100/1.000 Mbps.
`2` LED attività di rete (verde)	Lampeggiante: la rete è connessa e attiva.
