LEDs de portas LAN e de portas de gerenciamento do sistema XCC (10/100/1000 Mbps RJ-45)

Este tópico fornece informações sobre os LEDs da Porta de gerenciamento de sistema do XCC (10/100/1.000 Mbps RJ-45) e portas LAN.

A tabela a seguir descreve os problemas indicados pelos LEDs da Porta de gerenciamento de sistema do XCC (10/100/1.000 Mbps RJ-45).

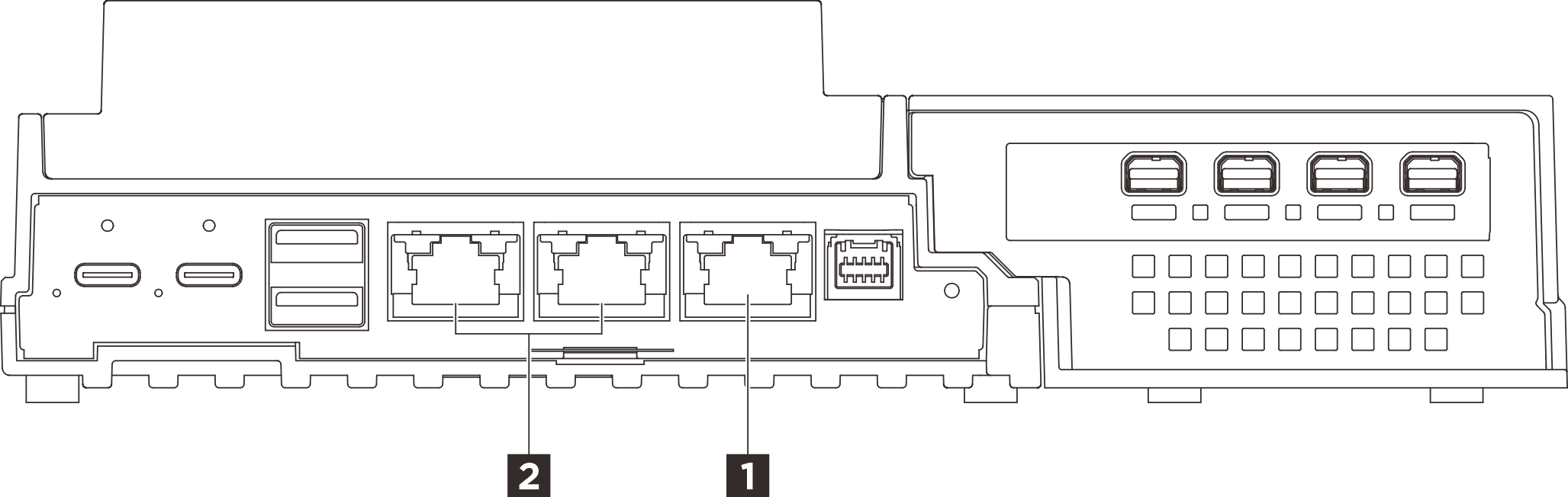

Figura 1. Porta de gerenciamento de sistema do XCC (10/100/1.000 Mbps RJ-45) LEDs e LEDs da porta LAN

1 Porta de gerenciamento de sistema do XCC (10/100/1.000 Mbps RJ-45)2 LEDs de link e atividade da porta LAN RJ-45 de 1 GbE (LAN 1 a 2)

1 Porta de gerenciamento de sistema do XCC (10/100/1.000 Mbps RJ-45) LED​

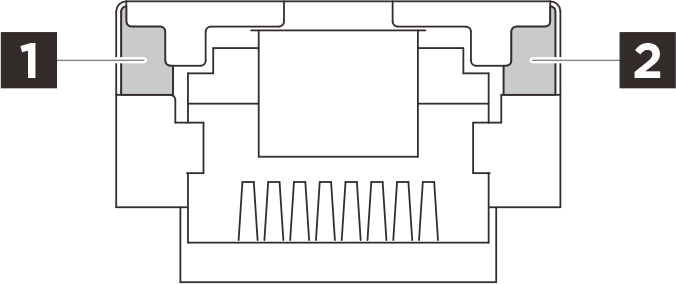

Figura 2. Porta de gerenciamento de sistema do XCC (10/100/1.000 Mbps RJ-45) LED

LEDDescrição
1 LED de link de rede (verde)
  • Apagado: o link de rede está desconectado.
  • Aceso: o link de rede está conectado.
2 LED de atividade da rede (verde)Piscando: a rede está conectada e ativa.
Figura 3. LEDs de link e atividade da porta LAN RJ-45 de 1 GbE

LEDDescrição
1 LED de link de rede (verde)
  • Apagado: o link de rede está desconectado.
  • Aceso: o link de rede está conectado com a velocidade de LAN de 10/100/1000 Mbps.
2 LED de atividade da rede (verde)Piscando: a rede está conectada e ativa.
