LED del puerto LAN y del puerto de gestión del sistema XCC (10/100/1000 Mbps RJ-45)

Este tema proporciona información sobre los LED del Puerto de gestión del sistema XCC (10/100/1000 Mbps RJ-45) y los puertos LAN.

En la tabla siguiente se describen los problemas que indican los LED en el Puerto de gestión del sistema XCC (10/100/1000 Mbps RJ-45).

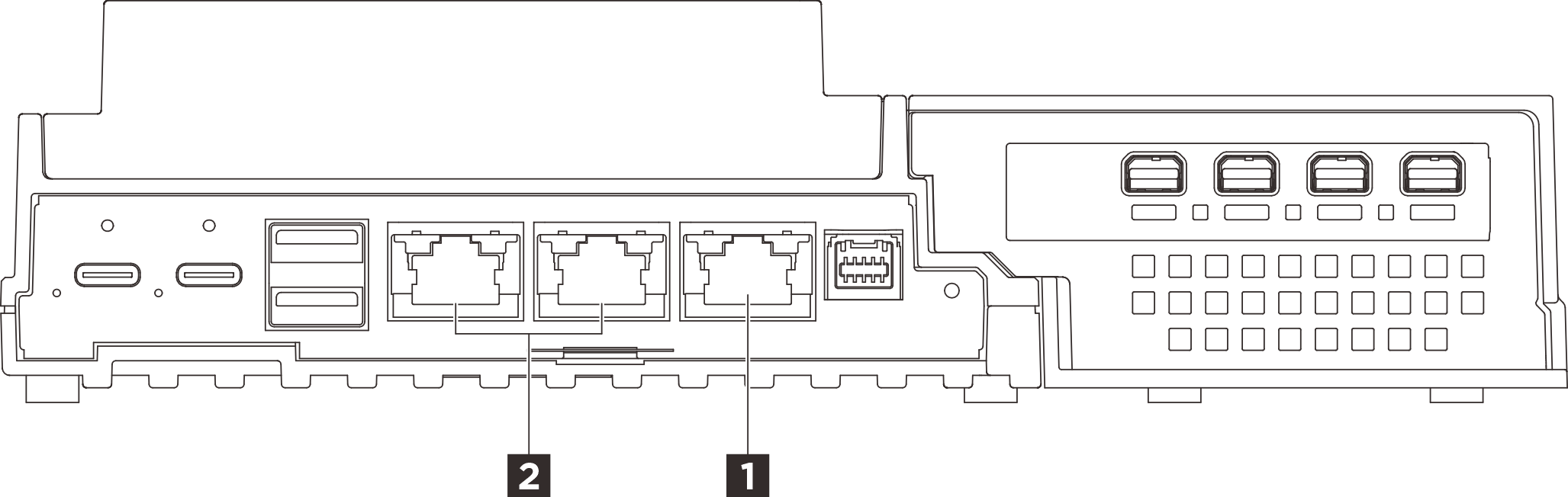

Figura 1. Puerto de gestión del sistema XCC (10/100/1000 Mbps RJ-45) LED y LED del puerto LAN

1 Puerto de gestión del sistema XCC (10/100/1000 Mbps RJ-45)2 LED de actividad y de enlace de puerto LAN RJ-45 de 1 GbE (LAN 1 a 2)

1 LED dePuerto de gestión del sistema XCC (10/100/1000 Mbps RJ-45)​

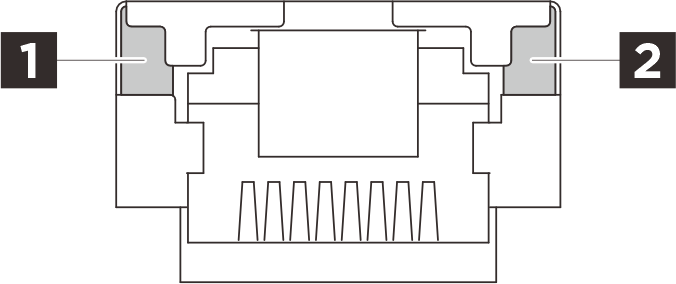

Figura 2. LED de Puerto de gestión del sistema XCC (10/100/1000 Mbps RJ-45)

LEDDescripción
1 LED de enlace de red (verde)
  • Apagado: El enlace de red está desconectado.
  • Encendido: la red está conectada.
2 LED de actividad de red (verde)Parpadeante: la red está conectada y activa.

2 LED de actividad y enlace de puerto LAN RJ-45 de 1 GbE​

Figura 3. LED de enlace y actividad de puerto LAN RJ-45 de 1 GbE

LEDDescripción
1 LED de enlace de red (verde)
  • Apagado: El enlace de red está desconectado.
  • Encendido: El enlace de red está conectado con una velocidad de LAN de 10/100/1000 Mbps.
2 LED de actividad de red (verde)Parpadeante: la red está conectada y activa.
