Светодиодные индикаторы порта управления системой XCC (RJ-45 10/100/1000 Мбит/с) и портов локальной сети

В этом разделе содержатся сведения о светодиодных индикаторах Порт управления системой XCC (RJ-45 10/100/1000 Мбит/с) и портов локальной сети.

В следующей таблице описаны неполадки, на которые указывают светодиодные индикаторы «Порт управления системой XCC (RJ-45 10/100/1000 Мбит/с)».

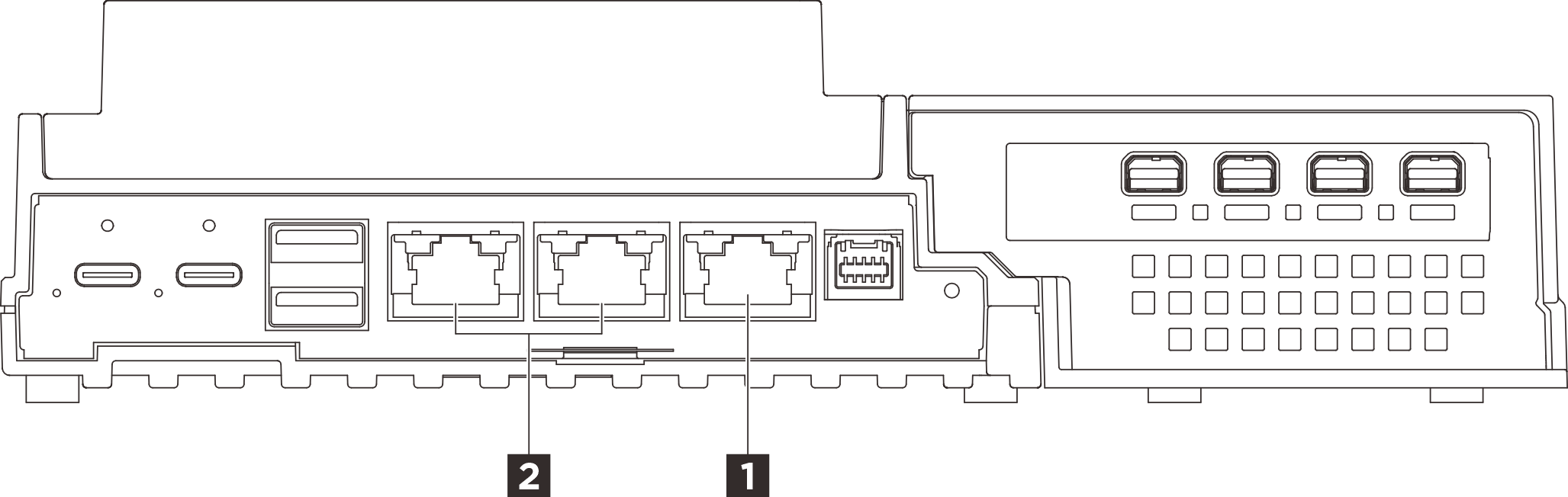

Рис. 1. Светодиодный индикатор Порт управления системой XCC (RJ-45 10/100/1000 Мбит/с) Светодиодные индикаторы и светодиодные индикаторы портов локальной сети

1 Порт управления системой XCC (RJ-45 10/100/1000 Мбит/с)2 Светодиодные индикаторы соединения и активности порта локальной сети RJ-45 1GbE (локальные сети 1–2)

1 Светодиодный индикатор Порт управления системой XCC (RJ-45 10/100/1000 Мбит/с)​

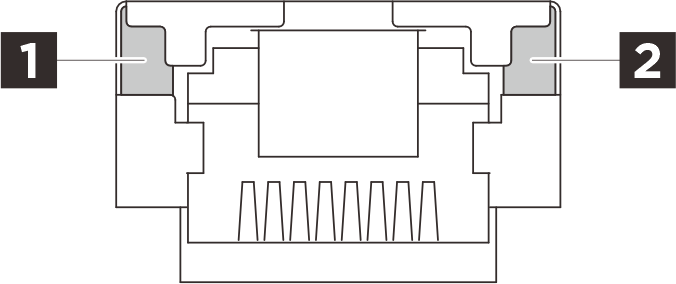

Рис. 2. Светодиодный индикатор Порт управления системой XCC (RJ-45 10/100/1000 Мбит/с)

Светодиодный индикаторОписание
1 Светодиодный индикатор сетевого подключения (зеленый)
  • Не горит: сетевое подключение разорвано.
  • Горит: сетевое подключение установлено.
2 Светодиодный индикатор активности сети (зеленый)Мигает: сеть подключена и находится в активном состоянии.

2 Светодиодные индикаторы соединения и активности порта локальной сети RJ-45 1GbE​

Рис. 3. Светодиодные индикаторы соединения и активности порта локальной сети RJ-45 1GbE

Светодиодный индикаторОписание
1 Светодиодный индикатор сетевого подключения (зеленый)
  • Не горит: сетевое подключение разорвано.
  • Горит: сетевое подключение установлено со скоростью передачи в локальной сети 10/100/1000 Мбит/с.
2 Светодиодный индикатор активности сети (зеленый)Мигает: сеть подключена и находится в активном состоянии.
