Передние светодиодные индикаторы

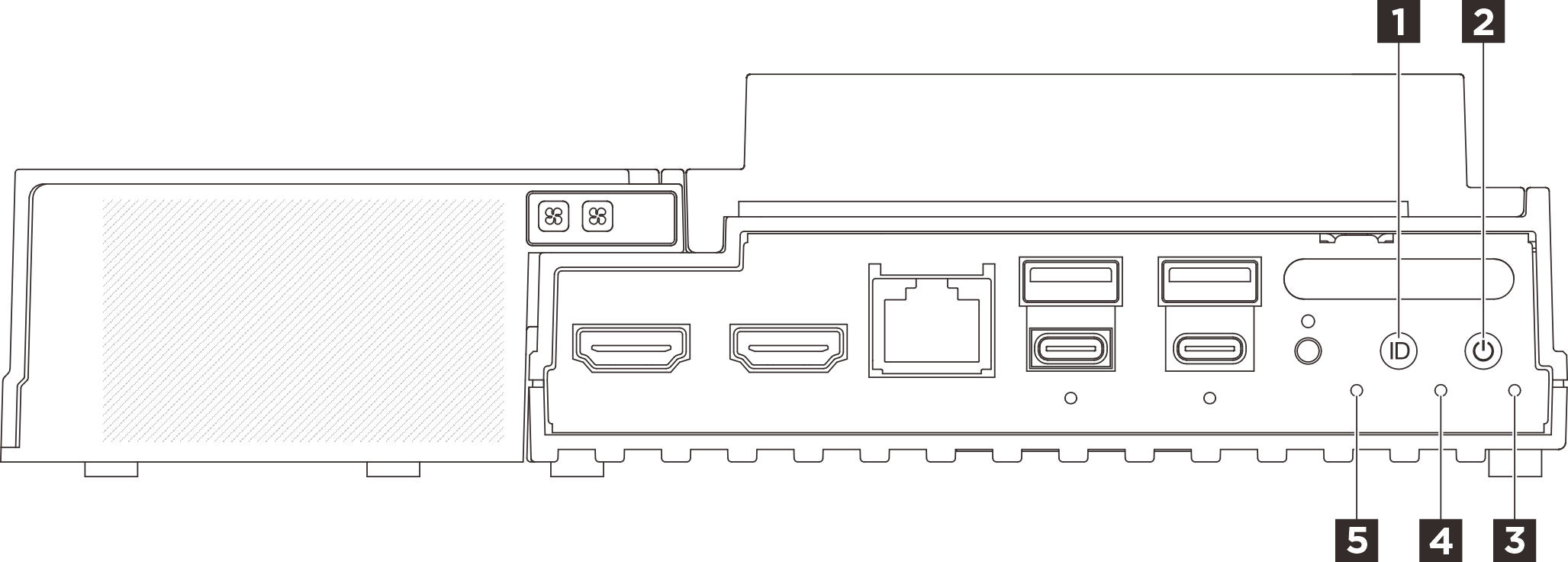

На следующем рисунке показаны светодиодные индикаторы на передней панели решения. Просматривая состояние светодиодных индикаторов, часто можно определить источник ошибки.

Рис. 1. Передние светодиодные индикаторы

Табл. 1. Передние светодиодные индикаторы
1 Кнопка UID со светодиодным индикатором (синим)2 Кнопка питания со светодиодным индикатором состояния питания (зеленым)
3 Светодиодный индикатор безопасности (зеленый)4 Светодиодный индикатор системной ошибки (желтый)
5 Светодиодный индикатор состояния UART (белый)

1 Кнопка UID со светодиодным индикатором (синим)​

Используйте эту кнопку UID и синий светодиодный индикатор UID для визуального определения местоположения сервера.

При каждом нажатии кнопки UID состояние обоих светодиодных индикаторов UID изменяется. Светодиодные индикаторы могут гореть, мигать или не гореть. Нажмите кнопку UID и удерживайте ее в течение пяти секунд, чтобы сбросить BMC.

Можно также использовать BMC или программу удаленного управления для изменения состояния светодиодных индикаторов UID, чтобы было легче визуально найти сервер среди других серверов.

2 Кнопка питания со светодиодным индикатором состояния питания (зеленым)​

Кнопку питания можно нажать для включения сервера после завершения его настройки. Кроме того, удерживая кнопку питания в течение нескольких секунд, можно выключить сервер, если не удается его выключить из операционной системы. Возможны следующие состояния светодиодного индикатора включения питания.

СостояниеЦветОписание
Не горитНетНет правильно установленного блока питания, или неисправен сам светодиодный индикатор.
Часто мигает (четыре раза в секунду)ЗеленыйСервер выключен и не готов к включению. Кнопка питания отключена. Это продлится приблизительно 5–10 секунд.
Медленно мигает (один раз в секунду)ЗеленыйСервер выключен и готов к включению. Можно нажать кнопку питания, чтобы включить сервер.
ГоритЗеленыйСервер включен.

3 Светодиодный индикатор безопасности (зеленый)​

Светодиодный индикатор безопасности может иметь следующие состояния:
  • Постоянно горит: сервер работает с включенной функцией безопасности (включен SED или обнаружение вмешательства).
  • Мигает: сервер находится в режиме блокировки системы. Активируйте и разблокируйте систему для работы. См. раздел Активация или разблокировка системы.
  • Не горит: система активирована, но функция безопасности на сервере не включена.

4 Светодиодный индикатор системной ошибки (желтый)​

Светодиодный индикатор системной ошибки помогает определить наличие каких-либо системных ошибок.

СостояниеЦветОписаниеДействие
ГоритЖелтый
На сервере обнаружена ошибка. Причинами могут быть одна или несколько из указанных ниже.

  • Температура сервера достигла некритического порогового значения.

  • Напряжение сервера достигло некритического порогового значения.

  • Вентилятор работает с низкой скоростью.

  • Критическая ошибка в блоке питания.

  • Блок питания не подключен к источнику питания.

Чтобы определить точную причину ошибки, просмотрите журнал событий.

Не горитНетСервер выключен или включен и работает нормально.Нет.

5 Светодиодный индикатор состояния UART (белый)​

СостояниеЦветОписание
ВклБелыйВывод UART с журналом XCC.
Выкл (по умолчанию)НетВывод UART с журналом ЦП.
