正面 LED

下图显示了解决方案正面的 LED。通过查看 LED 的状态，通常可以识别错误的来源。

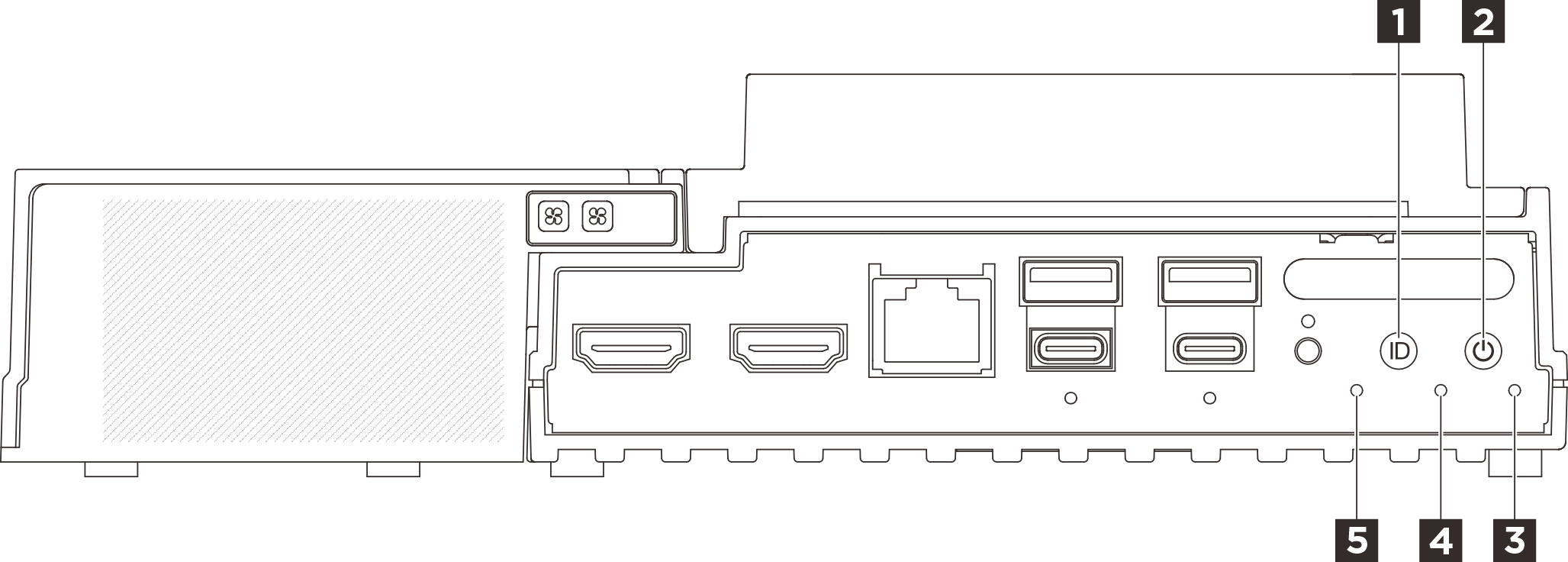

图 1. 正面 LED

表 1. 正面 LED
1 带 LED（蓝色）的 UID 按钮2 带电源状态 LED（绿色）的电源按钮
3 安全 LED（绿色）4 系统错误 LED（黄色）
5 UART 状态 LED（白色）

1 带 LED（蓝色）的 UID 按钮​

使用此 UID 按钮和蓝色 UID LED 可以直观地定位到服务器。

每次按 UID 按钮时，两个 UID LED 的状态都会变化。LED 状态可变为点亮、闪烁或熄灭。按住 UID 按钮五秒钟可以重置 BMC。

还可以使用 BMC 或远程管理程序来更改 UID LED 的状态，从而帮助在众多服务器中直观地确定相应服务器的位置。

2 带电源状态 LED（绿色）的电源按钮​

设置服务器完毕后，可按电源按钮以打开服务器电源。如果无法在操作系统中关闭服务器，则还可按住电源按钮几秒以关闭服务器电源。电源 LED 的状态如下所示：

状态颜色描述
熄灭无未正确安装电源模块，或者 LED 本身出现故障。
快速闪烁（每秒四次）绿色服务器已关闭，并且未准备就绪，无法开启。电源按钮已禁用。这将持续约 5 到 10 秒。
缓慢闪烁（每秒一次）绿色服务器已关闭，并且已准备就绪，可开启。可按电源按钮以开启服务器。
点亮绿色服务器已开启。

3 安全 LED（绿色）​

安全 LED 的状态如下：
  • 常亮：服务器在启用了安全功能（启用了 SED 或入侵检测）的情况下运行。
  • 闪烁：服务器处于系统锁定模式。请激活或解锁系统以进行操作。请参阅激活或解锁系统。
  • 熄灭：系统已激活，但服务器上未启用任何安全功能。

4 系统错误 LED（黄色）​

系统错误 LED 可帮助您确定是否存在任何系统错误。

状态颜色描述操作
点亮黄色
在服务器上检测到错误。故障原因可能是以下一个或多个错误：

  • 服务器的温度达到了非临界温度阈值。

  • 服务器的电压达到了非临界电压阈值。

  • 已检测到风扇运行速度较低。

  • 电源模块有严重错误。

  • 电源模块未连接电源。

检查事件日志以确定具体错误原因。

熄灭无服务器关闭，或服务器开启且正常工作。无。

5 UART 状态 LED（白色）​

状态颜色描述
On白色带有 XCC 日志的 UART 输出。
熄灭（默认）无带有 CPU 日志的 UART 输出。
