Voyants avant

La figure suivante présente les voyants présents à l’avant de la solution. En observant l’état des voyants, vous pourrez identifier la source de l’erreur dans la plupart des cas.

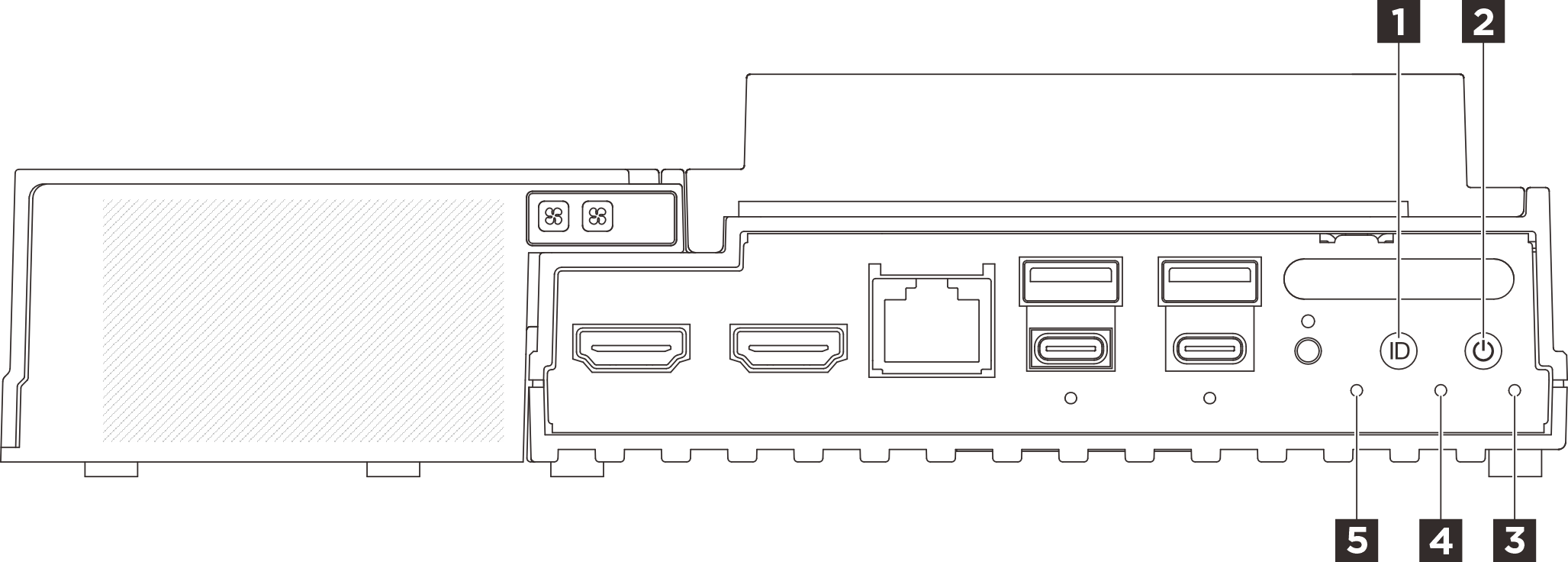

Figure 1. Voyants avant

Tableau 1. Voyants avant
1 Bouton UID avec voyant (bleu)2 Bouton d’alimentation avec voyant d’état de l’alimentation (vert)
3 Voyant de sécurité (vert)4 Voyant d’erreur système (jaune)
5 Voyant d’état UART (blanc)

1 Bouton UID avec voyant (bleu)​

Utilisez ce bouton UID et le voyant bleu UID pour localiser visuellement le serveur.

Chaque fois que vous appuyez sur le bouton UID, l’état des deux voyants UID change. Les voyants peuvent être allumés, clignotants, ou éteints. Vous pouvez réinitialiser le BMC en maintenant le bouton UID enfoncé pendant cinq secondes.

Vous pouvez également utiliser le BMC ou un programme de gestion à distance pour changer l’état des voyants UID afin d’aider à localiser visuellement le serveur parmi d’autres serveurs.

2 Bouton d’alimentation avec voyant d’état de l’alimentation (vert)​

Lorsque vous avez terminé de configurer le serveur, le bouton d’alimentation vous permet de le mettre sous tension. Si vous ne pouvez pas arrêter le serveur à partir du système d’exploitation, vous pouvez également maintenir le bouton d’alimentation enfoncé pendant plusieurs secondes pour mettre le serveur hors tension. Les états des voyants d’alimentation sont les suivants :

ÉtatCouleurDescription
ÉteintAucuneAucun bloc d’alimentation n’est correctement installé, ou le voyant est défaillant.
Clignote rapidement (quatre fois par seconde)VertLe serveur est mis hors tension et n’est pas prêt pour une mise sous tension. Le bouton d’alimentation est désactivé. Cet état peut durer de 5 à 10 secondes.
Clignote lentement (une fois par seconde)VertLe serveur est hors tension et prêt pour une mise sous tension. Vous pouvez appuyer sur le bouton d’alimentation pour mettre le serveur sous tension.
AlluméVertLe serveur est sous tension.

3 Voyant de sécurité (vert)​

Les états du Voyant de sécurité sont les suivants :
  • Allumé fixe : Le serveur fonctionne avec la fonctionnalité de sécurité activée (SED activée ou intrusion activée).
  • Clignotant : le serveur est en mode verrouillage du système. Activez ou déverrouillez le système pour l’utiliser. Voir Activation ou déverrouillage du système.
  • Éteint : Le système est activé, mais aucune fonctionnalité de sécurité n’est activée sur le serveur.

4 Voyant d’erreur système (jaune)​

Le voyant d’erreur système vous indique la présence d’erreurs système.

ÉtatCouleurDescriptionAction
AlluméJaune
Une erreur a été détectée sur le serveur. Une ou plusieurs des erreurs suivantes peuvent en être la cause :

  • La température du serveur a atteint le seuil de température non critique.

  • La tension du serveur a atteint le seuil de tension non critique.

  • Une faible vitesse de fonctionnement a été détectée sur un ventilateur.

  • Une erreur critique a été détectée au niveau du bloc d’alimentation.

  • Le bloc d’alimentation n’est pas raccordé à l’alimentation électrique.

Consultez le journal des événements pour déterminer la cause spécifique de l’erreur.

ÉteintAucuneLe serveur est hors tension ou sous tension et fonctionne correctement.Aucune.

5 Voyant d’état UART (blanc)​

ÉtatCouleurDescription
ActivéBlancSortie UART avec journal XCC.
Éteint (par défaut)AucuneSortie UART avec journal CPU.
