ไฟ LED ด้านหน้า

ภาพประกอบต่อไปนี้แสดงไฟ LED ที่ด้านหน้าของโซลูชัน โดยการดูสถานะของไฟ LED คุณมักจะสามารถระบุแหล่งที่มาของข้อผิดพลาดได้

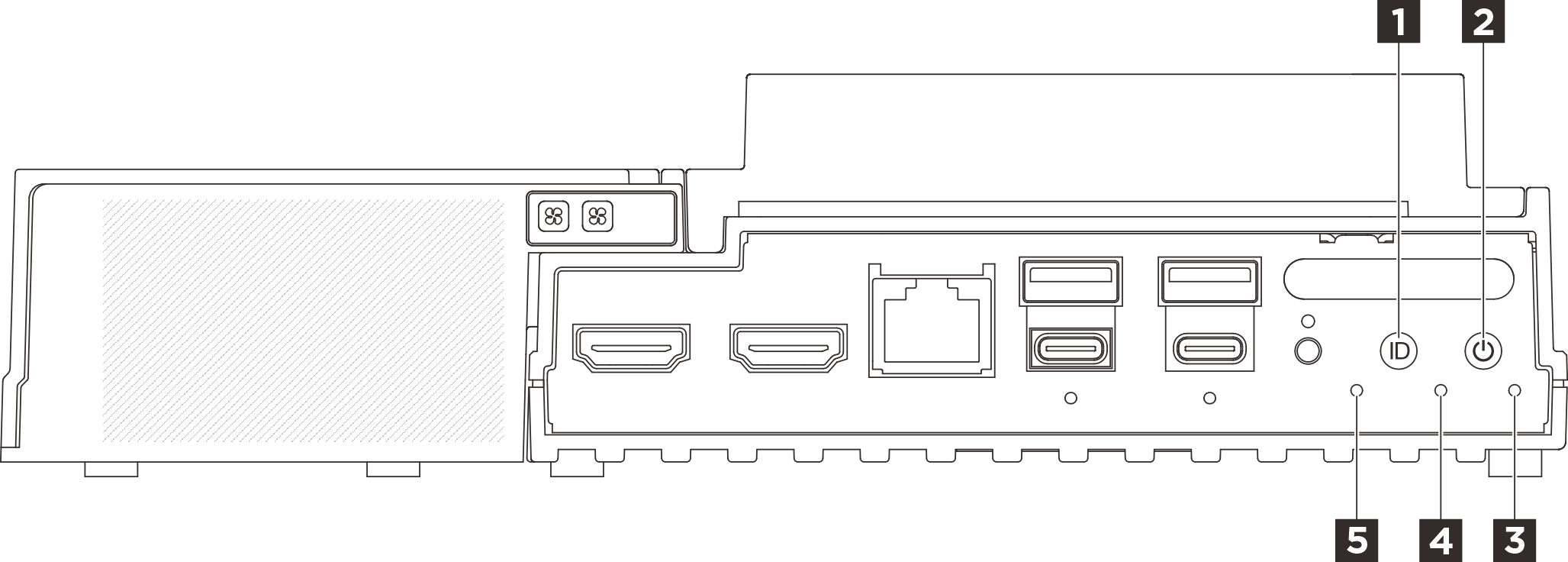

รูปที่ 1. ไฟ LED ด้านหน้า

ตารางที่ 1. ไฟ LED ด้านหน้า
1 ปุ่ม UID พร้อมไฟ LED (สีน้ำเงิน)2 ปุ่มเปิด/ปิดเครื่องพร้อมไฟ LED แสดงสถานะเปิด/ปิดเครื่อง (สีเขียว)
3 ไฟ LED แสดงความปลอดภัย (สีเขียว)4 ไฟ LED แสดงข้อผิดพลาดของระบบ (สีเหลือง)
5 ไฟ LED แสดงสถานะ UART (สีขาว)

1 ปุ่ม UID พร้อมไฟ LED (สีน้ำเงิน)​

ใช้ปุ่ม UID นี้และไฟ LED สีน้ำเงินสำหรับ UID เพื่อระบุตำแหน่งเซิร์ฟเวอร์ด้วยสายตา

แต่ละครั้งที่คุณกดปุ่ม UID สถานะของไฟ LED UID ทั้งสองจะเปลี่ยนไป สามารถเปลี่ยนไฟ LED เป็นติด กะพริบ หรือดับ คุณสามารถรีเซ็ต BMC ได้ โดยกดปุ่ม UID ค้างไว้ห้าวินาที

คุณยังสามารถใช้ BMC หรือโปรแกรมจัดการระยะไกลเพื่อเปลี่ยนสถานะของไฟ LED UID เพื่อช่วยระบุตำแหน่งเซิร์ฟเวอร์ท่ามกลางเซิร์ฟเวอร์อื่นๆ ด้วยสายตา

2 ปุ่มเปิด/ปิดเครื่องพร้อมไฟ LED แสดงสถานะเปิด/ปิดเครื่อง (สีเขียว)​

เมื่อตั้งค่าเซิร์ฟเวอร์เรียบร้อยแล้ว คุณสามารถกดปุ่มเปิด/ปิดเครื่องเพื่อเปิดเซิร์ฟเวอร์ได้ นอกจากนี้ คุณสามารถกดปุ่มควบคุมพลังงานค้างไว้สักครู่เพื่อปิดเซิร์ฟเวอร์ หากคุณไม่สามารถปิดเซิร์ฟเวอร์จากระบบปฏิบัติการได้ สถานะของไฟ LED แสดงสถานะเปิดเครื่อง มีดังนี้:

สถานะสีรายละเอียด
ดับไม่มีไม่พบการติดตั้งแหล่งจ่ายไฟอย่างเหมาะสม หรือไฟ LED ล้มเหลว
กะพริบถี่ (สี่ครั้งในหนึ่งวินาที)เขียวเซิร์ฟเวอร์ปิดอยู่ และยังไม่พร้อมเปิดใช้งาน ปุ่มเปิด/ปิดถูกปิดใช้งาน สถานะดังกล่าวอาจคงอยู่ 5 ถึง 10 วินาที
กะพริบช้า (วินาทีละครั้ง)เขียวเซิร์ฟเวอร์ปิดอยู่ แต่พร้อมเปิดใช้งาน คุณสามารถกดปุ่มเปิด/ปิดเพื่อเปิดเซิร์ฟเวอร์
ติดไฟเขียวเซิร์ฟเวอร์เปิดอยู่

3 ไฟ LED แสดงความปลอดภัย (สีเขียว)​

สถานะของ ไฟ LED แสดงความปลอดภัย มีดังนี้:
  • ติดตลอด: เซิร์ฟเวอร์กำลังทำงานโดยที่มีการเปิดใช้งานคุณลักษณะการรักษาความปลอดภัย (SED เปิดใช้งานอยู่หรือระบบป้องกันการบุกรุกเปิดใช้งานอยู่)
  • กะพริบ: เซิร์ฟเวอร์อยู่ในโหมดจำกัดการเข้าถึงระบบ เปิดใช้งานหรือปลดล็อคระบบเพื่อใช้งาน ดู เปิดใช้งานหรือปลดล็อคระบบ
  • ดับ: ระบบมีการทำงานอยู่ แต่ไม่มีการเปิดใช้งานคุณลักษณะการรักษาความปลอดภัยบนเซิร์ฟเวอร์

4 ไฟ LED แสดงข้อผิดพลาดของระบบ (สีเหลือง)​

ไฟ LED แสดงข้อผิดพลาดของระบบช่วยให้คุณทราบว่ามีข้อผิดพลาดของระบบหรือไม่

สถานะสีรายละเอียดการดำเนินการ
ติดสีเหลือง
ตรวจพบข้อผิดพลาดบนเซิร์ฟเวอร์ ซึ่งสาเหตุอาจมาจากข้อผิดพลาดอย่างน้อยหนึ่งข้อจากรายการต่อไปนี้:

  • อุณหภูมิของเซิรฟ์เวอร์ถึงขีดจำกัดที่ไม่ร้ายแรง

  • แรงดันไฟของเซิรฟ์เวอร์ถึงขีดจำกัดที่ไม่ร้ายแรง

  • มีการตรวจพบว่าพัดลมทำงานที่ความเร็วต่ำ

  • แหล่งจ่ายไฟมีข้อผิดพลาดร้ายแรงเกิดขึ้น

  • แหล่งจ่ายไฟไม่เชื่อมต่อกับพลังงาน

ตรวจสอบบันทึกเหตุการณ์เพื่อค้นหาสาเหตุที่แท้จริงของข้อผิดพลาด

ดับไม่มีเซิร์ฟเวอร์ปิดอยู่ หรือเปิดอยู่และทำงานเป็นปกติไม่มี

5 ไฟ LED แสดงสถานะ UART (สีขาว)​

สถานะสีรายละเอียด
ติดสีขาวเอาต์พุต UART พร้อมบันทึก XCC
ปิด (ค่าเริ่มต้น)ไม่มีผลลัพธ์ UART พร้อมบันทึก CPU
