LED frontales

En la siguiente ilustración se muestran los LED de la parte frontal de la solución. Si visualiza el estado de los LED, normalmente podrá identificar el origen del error.

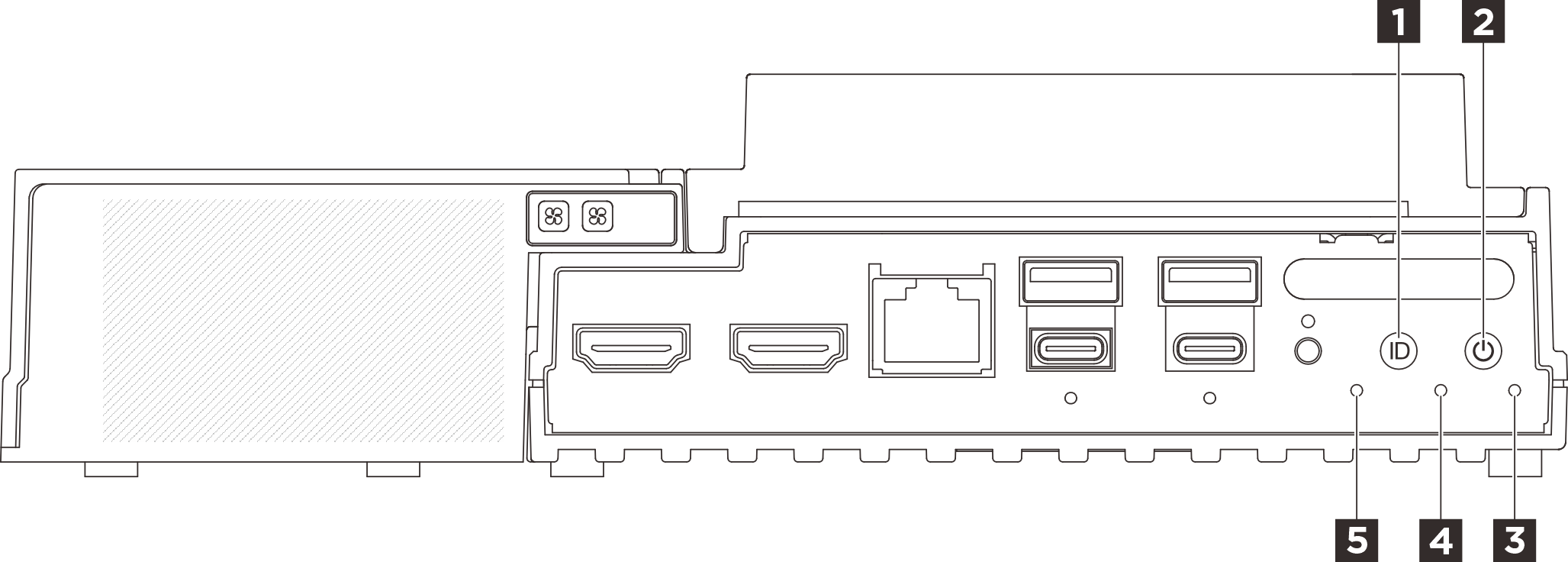

Figura 1. LED frontales

Tabla 1. LED frontales
1 Botón de UID con LED (azul)2 Botón de inicio/apagado con LED de estado de alimentación (verde)
3 LED de seguridad (verde)4 LED de error del sistema (amarillo)
5 LED de estado de UART (blanco)

1 Botón de UID con LED (azul)​

Utilice este botón de UID y el LED de UID azul para localizar visualmente el servidor.

Cada vez que pulsa el botón de UID, el estado de ambos LED de UID cambia. Los LED pueden cambiar a encendido, parpadeo o apagado. Pulse el botón de UID y manténgalo pulsado durante cinco segundos, puede restablecer el BMC.

También puede utilizar el BMC o un programa de gestión remota para cambiar el estado de los LED de UID para facilitar la localización visual del servidor entre otros servidores.

2 Botón de inicio/apagado con LED de estado de alimentación (verde)​

Puede presionar el botón de inicio para encender el servidor cuando termine de configurar el servidor. También puede mantener presionado el botón de inicio/apagado durante algunos segundos para apagar el servidor si no puede apagarlo desde el sistema operativo. Los estados del LED de encendido son los siguientes:

EstadoColorDescripción
ApagadoNingunoNo hay fuente de alimentación instalada correctamente, o el propio LED presentó errores.
Parpadeo rápido (cuatro veces por segundo)VerdeEl servidor está apagado y no está listo para encenderse. El botón de encendido está deshabilitado. Esta acción tardará aproximadamente entre 5 y 10 segundos.
Parpadeo lento (una vez por segundo)VerdeEl servidor está apagado y está listo para encenderse. Puede presionar el botón de encendido para encender el servidor.
EncendidoVerdeEl servidor está encendido.

3 LED de seguridad (verde)​

Los estados de LED de seguridad son los siguientes:
  • Encendido permanente: El servidor funciona con la característica de seguridad habilitada (SED habilitada o intrusión habilitada).
  • Parpadeante: el servidor está en modo de bloqueo del sistema. Active o desbloquee el sistema para su operación. Consulte Activación o desbloqueo del sistema.
  • Apagada: El sistema está activado, pero no hay ninguna característica de seguridad habilitada en el servidor.

4 LED de error del sistema (amarillo)​

El LED de error del sistema ayuda a determinar si hay errores del sistema.

EstadoColorDescripciónAcción
EncendidoAmarillo
Se ha detectado un error en el servidor. Algunas causas pueden incluir uno o más de los errores siguientes:

  • La temperatura del servidor ha alcanzado el umbral no crítico de temperatura.

  • El voltaje del servidor alcanzó el umbral no crítico de voltaje.

  • Se detectó que un ventilador está funcionando a baja velocidad.

  • La fuente de alimentación tiene un error grave.

  • La fuente de alimentación no se encuentra conectada a la alimentación.

Revise el registro de eventos para determinar la causa exacta del error.

ApagadoNingunoEl servidor está apagado o está encendido y funciona correctamente.Ninguna.

5 LED de estado de UART (blanco)​

EstadoColorDescripción
EncendidoBlancoSalida de UART con registro XCC.
Desactivado (valor predeterminado)NingunoSalida UART con registro de CPU.
