Extracción de la tarjeta MicroSD

Siga las instrucciones que aparecen en esta sección para quitar la tarjeta MicroSD.

Acerca de esta tarea

S002

PRECAUCIÓN

El botón de control de encendido del dispositivo y el interruptor de alimentación de la fuente de alimentación no cortan la corriente eléctrica suministrada al dispositivo. Es posible que el dispositivo tenga también más de un cable de alimentación. Para cortar completamente la corriente eléctrica del dispositivo, asegúrese de que todos los cables de alimentación estén desconectados de la fuente de alimentación.

Atención

• Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de trabajar con seguridad.

• Apague el servidor y los dispositivos periféricos y desconecte los cables de alimentación y todos los cables externos. Consulte Apagado del servidor.

• Si el nodo está instalado en un alojamiento o montado, extraiga el nodo del alojamiento o montaje. Consulte Guía de configuración.

Procedimiento

1. Prepárese para esta tarea.
   1. Quite la cubierta del ventilador de montaje en escritorio. Consulte Extracción de una cubierta del ventilador.
   2. Si corresponde, quite el relleno para expansión. Consulte Extracción del relleno para expansión.
   3. Si corresponde, quite el kit de expansión. Consulte Extracción del kit de expansión.
   4. Extraiga la cubierta inferior. Consulte Extracción de la cubierta inferior.
2. Ubique el zócalo de MicroSD en la placa del sistema. Consulte Conectores de la placa del sistema.
3. Extraiga la tarjeta MicroSD.
   1. Deslice la tapa del zócalo a la posición abierta.
   2. Levante la tapa del zócalo.
   3. Extraiga la tarjeta MicroSD del zócalo.

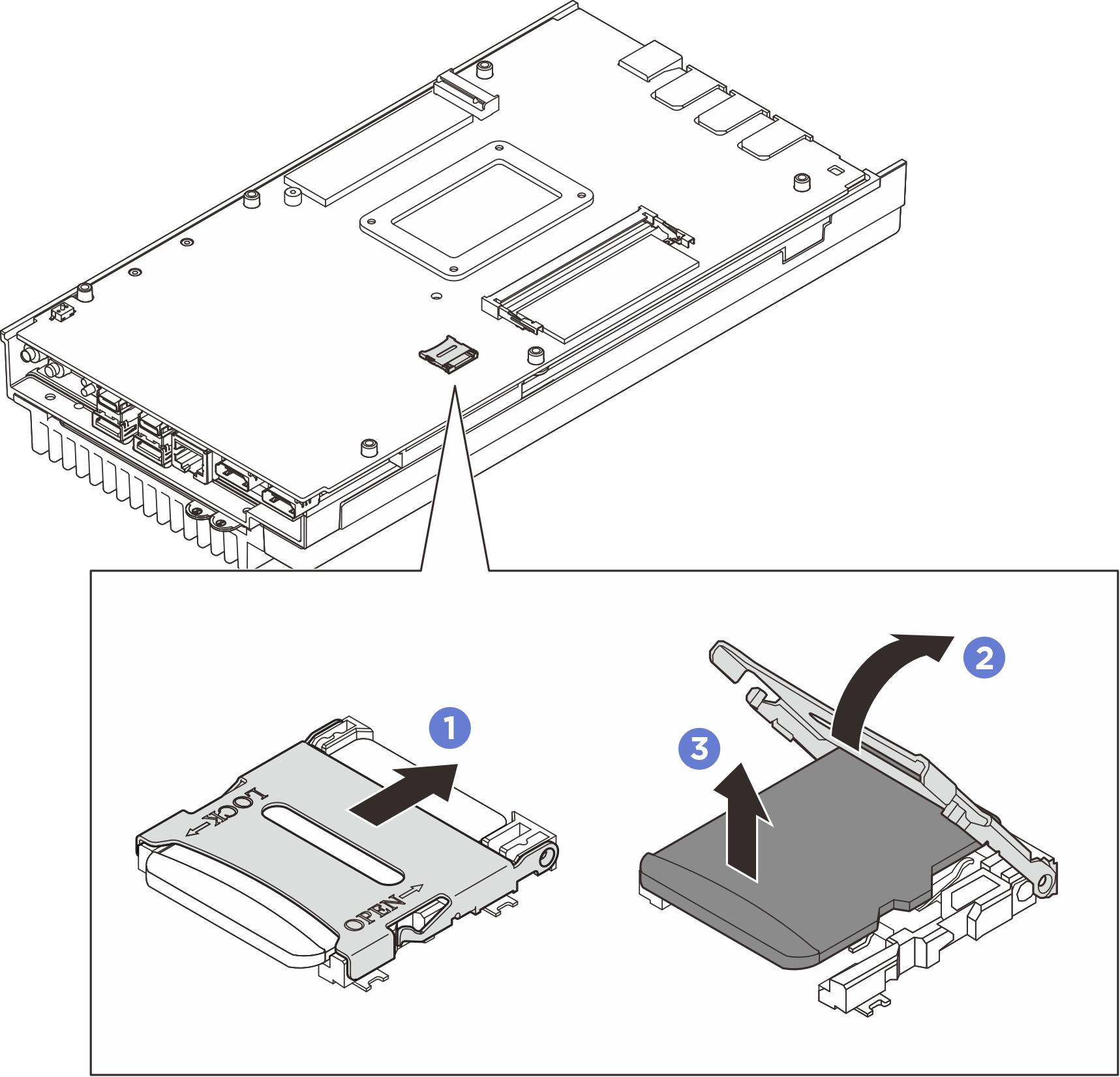

   Figura 1. Extraer la tarjeta MicroSD
