Conectores de la placa del sistema

Las siguientes ilustraciones muestran los conectores internos de la placa del sistema.

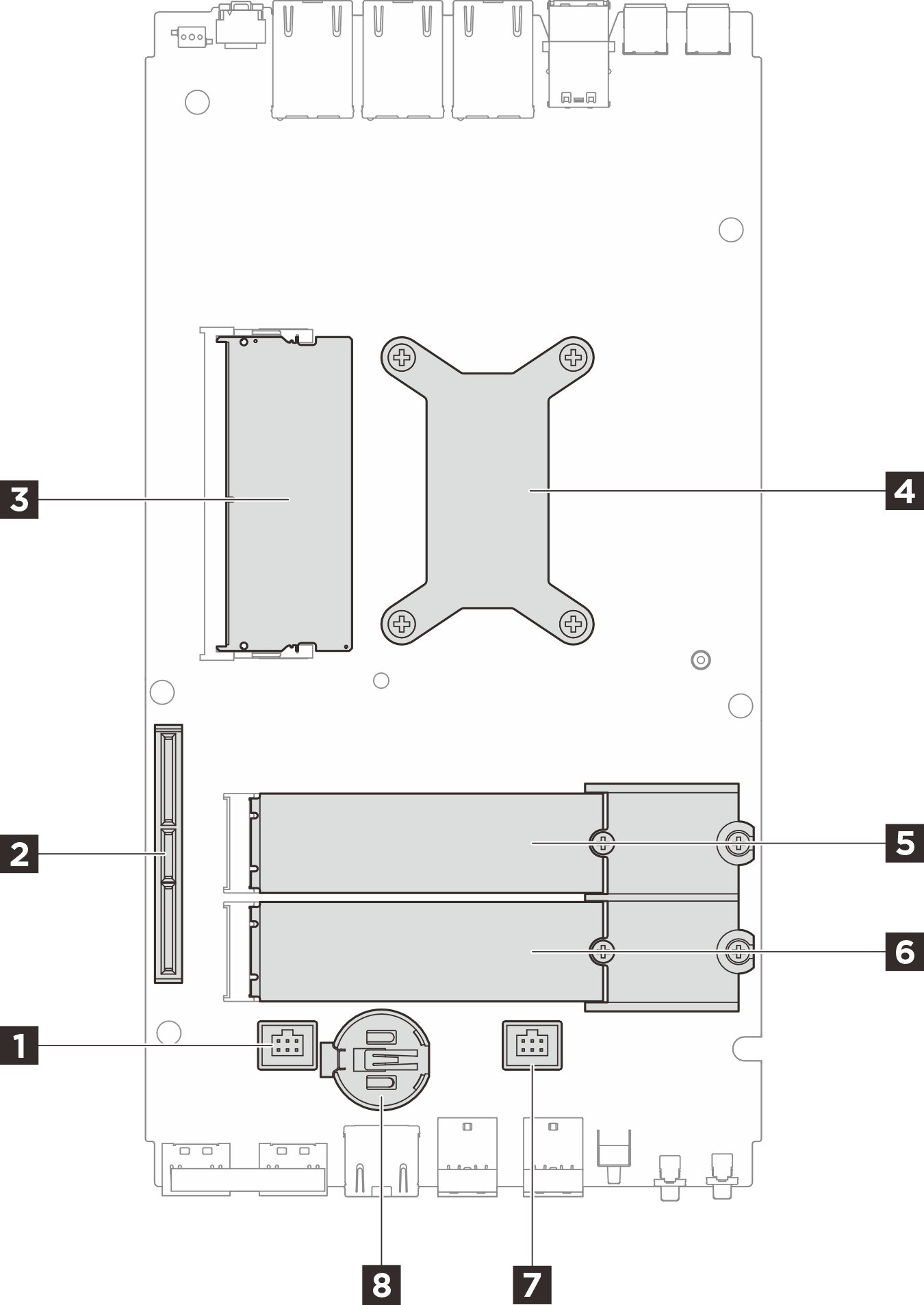

Figura 1. Conectores de la placa del sistema

Parte superior	Parte inferior

Tabla 1. Conectores de la placa del sistema

Parte superior	Parte inferior
1 Conector 1 de ventilador	1 Ranura 1 de M.2
2 Conector GenZ 4C	2 Placa posterior del procesador
3 Ranura 1 para DIMM	3 Ranura 2 para DIMM
4 Procesador y disipador de calor del procesador	4 Zócalo de MicroSD
5 Ranura 2 de M.2
6 Ranura 3 de M.2
7 Conector 2 de ventilador
8 Batería CMOS (CR2032)
