主機板接頭
下圖顯示主機板上的內部接頭。

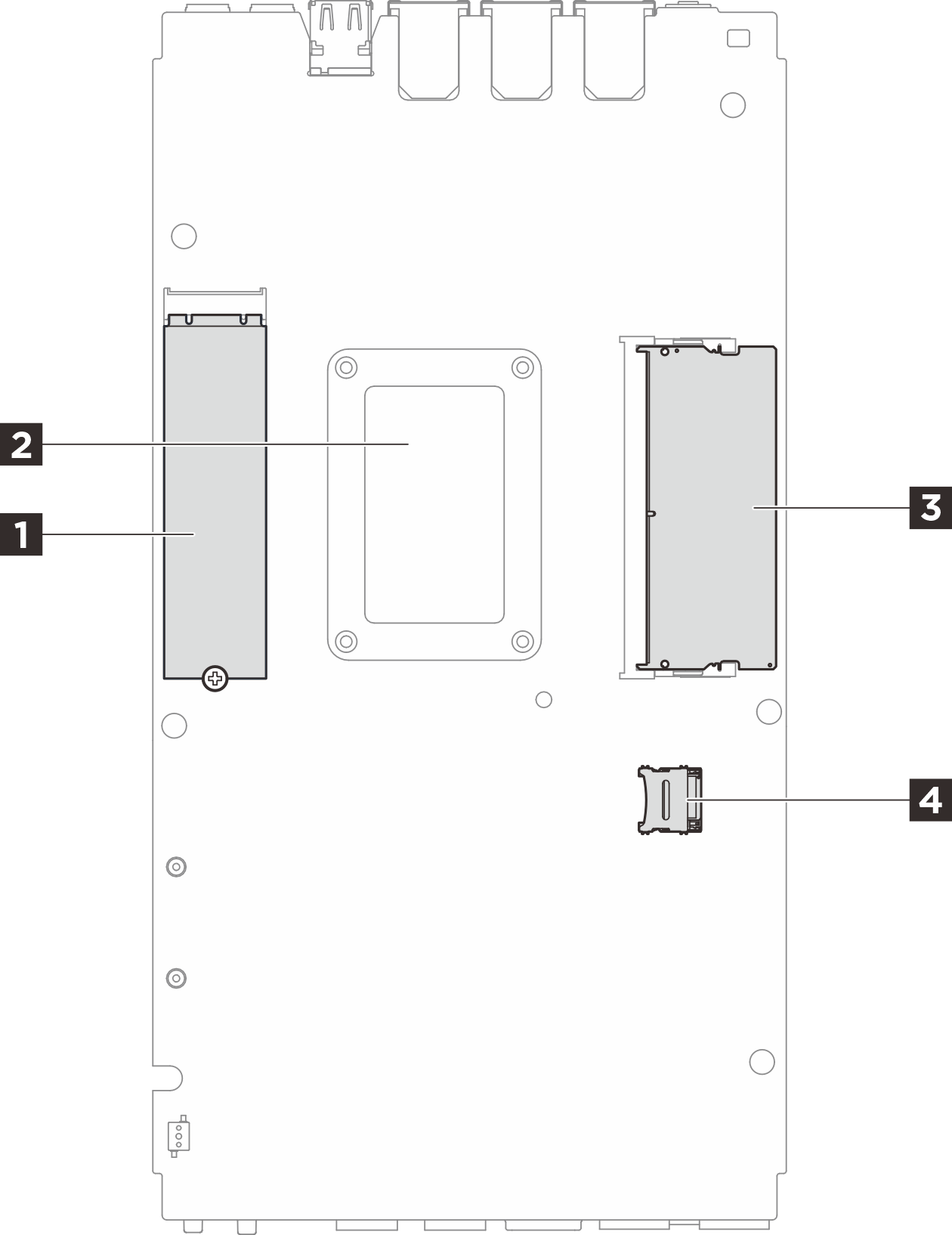

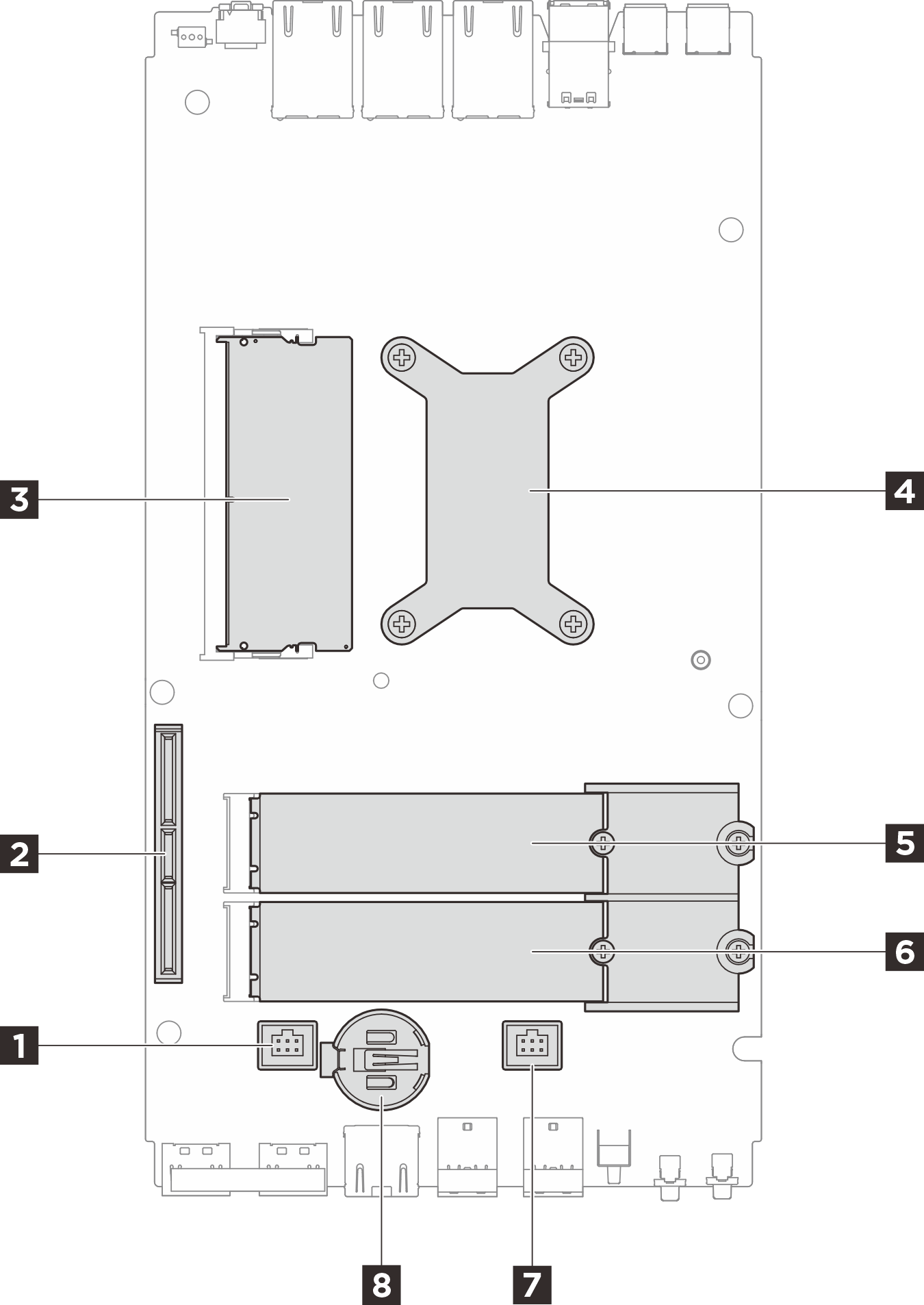

圖 1. 主機板接頭
| 頂面 | 底面 |
 |  |
| 頂面 | 底面 |
| 1 風扇接頭 1 | 1 M.2 插槽 1 |
| 2 適用於擴充套件的 GenZ 4C 接頭 | 2 處理器背板 |
| 3 DIMM 插槽 1 | 3 DIMM 插槽 2 |
| 4 處理器和處理器散熱槽 | 4 MicroSD 插座 |
| 5 M.2 插槽 2 | |
| 6 M.2 插槽 3 | |
| 7 風扇接頭 2 | |
| 8 CMOS 電池 (CR2032) |
