Connecteurs de la carte mère
Les figures ci-après présentent les connecteurs internes sur la carte mère.

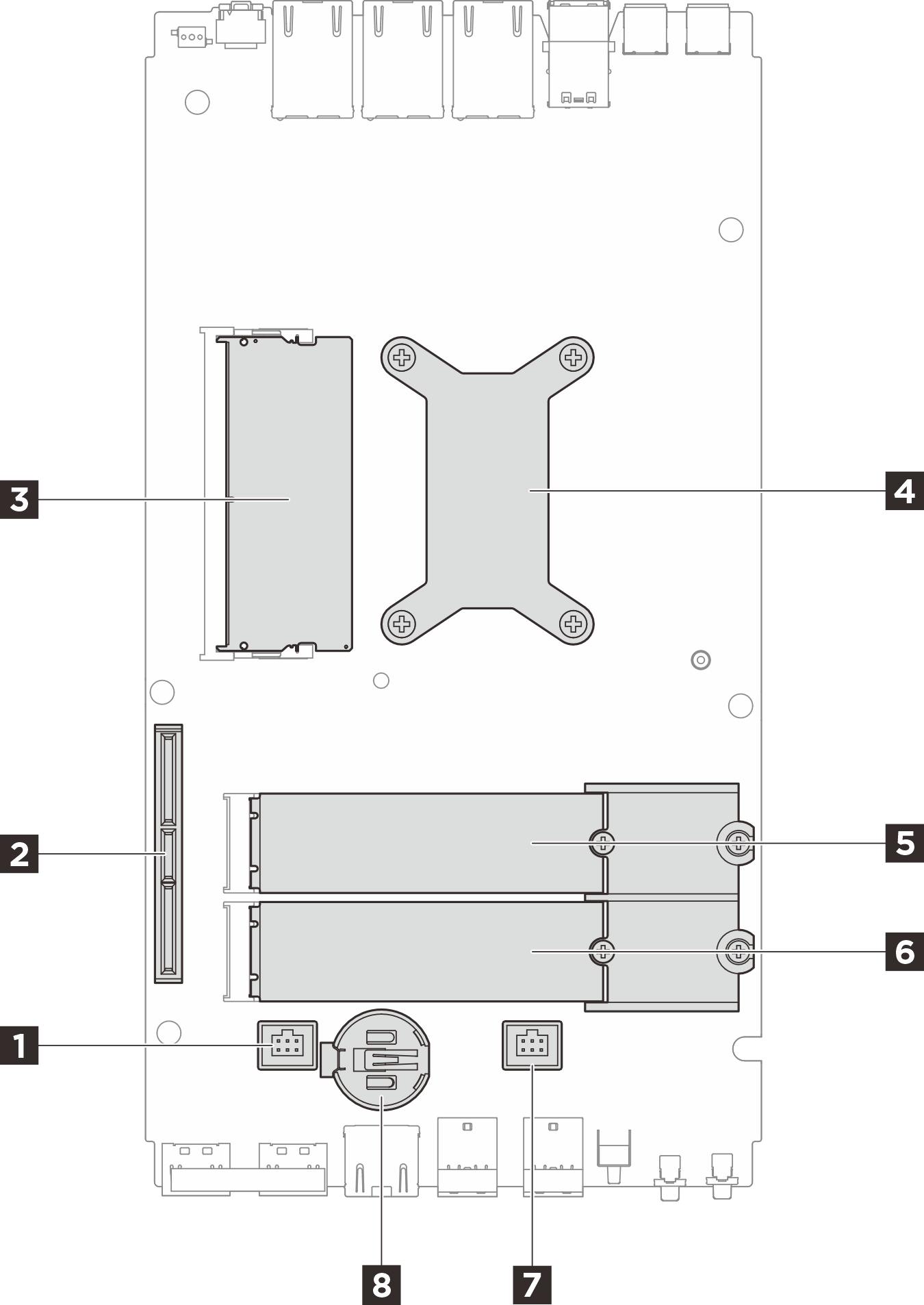

Figure 1. Connecteurs de la carte mère
| Côté supérieur | Côté inférieur |
 |  |
| Côté supérieur | Côté inférieur |
| 1 Connecteur de ventilateur 1 | 1 Emplacement M.2 1 |
| 2 Connecteur GenZ 4C | 2 Plaque arrière du processeur |
| 3 Emplacement DIMM 1 | 3 Emplacement DIMM 2 |
| 4 Processeur et dissipateur thermique de processeur | 4 Socket microSD |
| 5 Emplacement M.2 2 | |
| 6 Emplacement M.2 3 | |
| 7 Connecteur de ventilateur 2 | |
| 8 Pile CMOS (CR2032) |
