Vue arrière

La présente section contient des informations sur les voyants et les connecteurs situés à l’arrière du serveur.

Remarque
  • Si le système est installé avec le système d’exploitation Ubuntu 24.04.2, assurez-vous de suivre les règles suivantes avant de configurer le système dans un environnement multi-moniteurs :
  • Selon le modèle, il est possible que votre serveur diffère légèrement de l’illustration.

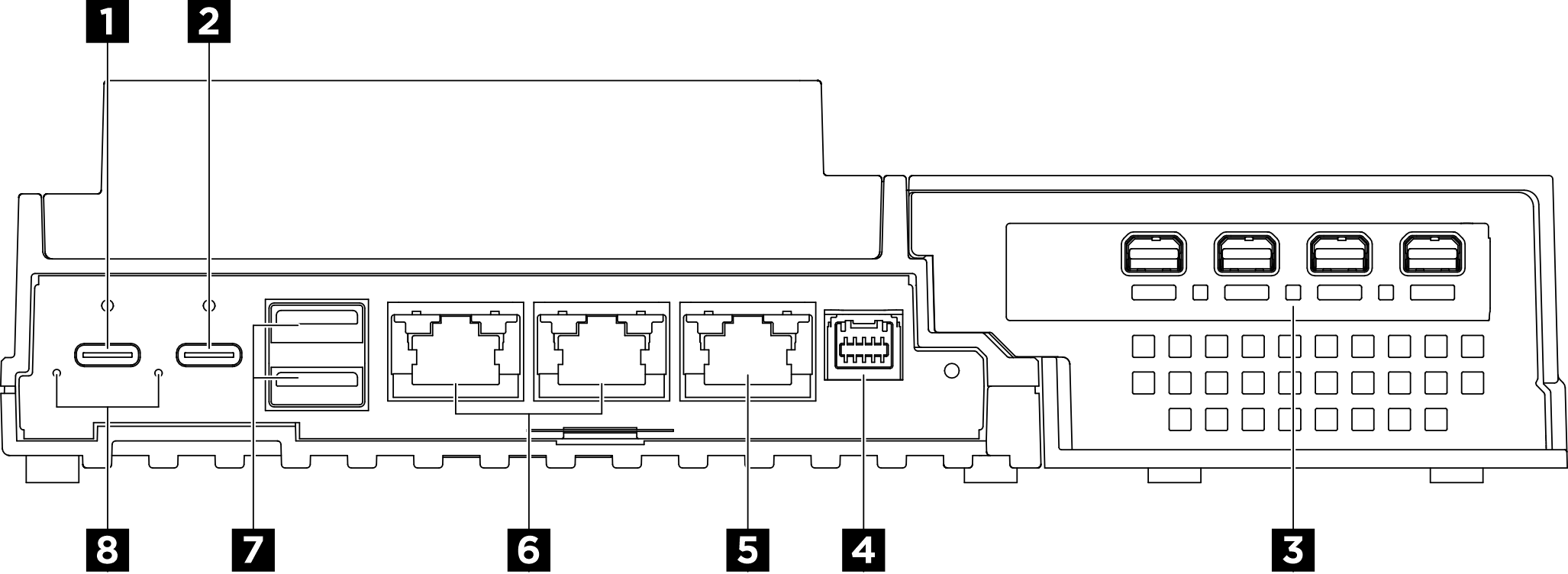

Figure 1. Vue arrière

Tableau 1. Composants situés sur la vue arrière
1 Connecteur d’alimentation USB Type-C 12 Connecteur d’alimentation USB Type-C 2 avec gestion USB 2.0 de Lenovo XClarity Controller
3 Emplacements PCIe (kit d’extension)4 Connecteur de la carte de contrôleur de ventilation
5 Port de gestion du système XCC (10/100/1000 Mbit/s RJ-45)6 Connecteur RJ-45 1 GbE
7 Connecteurs USB 3.2 Gen2 (10 Gbit/s) Type-A8 Voyant d’entrée d’alimentation (vert/jaune)

1 2 Connecteurs d’alimentation USB Type-C

Connectez les boîtiers d’alimentation CA à ces connecteurs. Assurez-vous que la source d’alimentation est correctement connectée. Le connecteur d’alimentation 2 est également partagé avec la gestion USB 2.0 de Lenovo XClarity Controller.
Remarque
Si un seul boîtier d’alimentation doit être installé, il est recommandé de le connecter au connecteur d’alimentation 1.

La connexion à Lenovo XClarity Controller est destinée principalement à une utilisation avec un appareil mobile exécutant l’application mobile Lenovo XClarity Controller. Lorsqu’un appareil mobile est connecté à ce port USB, une connexion Ethernet sur USB est établie entre l’application mobile qui s’exécute sur l’appareil et Lenovo XClarity Controller.

Un seul mode est pris en charge :
  • Mode BMC uniquement

    Dans ce mode, le port USB est toujours uniquement connecté à Lenovo XClarity Controller.

3 Emplacements PCIe (kit d’extension)

Installez les adaptateurs PCIe dans cet emplacement. Voir Installation de l’adaptateur PCIe pour en savoir plus.

4 Connecteur de la carte de contrôleur de ventilation

Connectez un câble d’alimentation de la carte de contrôleur de ventilation à ce connecteur pour le serveur installé dans le boîtier. Voir Cheminement interne des câbles pour en savoir plus.

5 Port de gestion du système XCC (10/100/1000 Mbit/s RJ-45)

Le serveur dispose d’un connecteur RJ-45 10/100/1 000 Mbit/s dédié aux fonctions Lenovo XClarity Controller (XCC). Via le port de gestion du système, vous pouvez accéder à Lenovo XClarity Controller directement en connectant votre ordinateur portable au port de gestion à l’aide d’un câble Ethernet. Vérifiez que vous modifiez les paramètres IP de l’ordinateur portable, pour qu’il soit sur le même réseau que les paramètres par défaut du serveur. Un réseau de gestion dédié est plus sécurisé, car il permet de séparer physiquement le trafic de réseau de gestion du réseau de production.

6 Connecteur RJ-45 1 GbE

Connectez un câble Ethernet à l’un de ces connecteurs pour établir une connexion LAN. Voir Voyants du port de gestion du système XCC (10/100/1 000 Mbit/s RJ-45) et du port LAN pour en savoir plus.

7 Connecteurs USB 3.2 Gen2 (10 Gbit/s) Type-A

Ces connecteurs permettent de relier un périphérique USB (souris, clavier ou autre).

8 Voyant d’entrée d’alimentation (vert/jaune)

VoyantÉtatDescription
Voyant d’entrée d’alimentationAllumé (vert)Le serveur est connecté à l’adaptateur d’alimentation et fonctionne normalement.
Allumé (jaune)Le serveur est connecté à l’adaptateur d’alimentation, mais ne peut pas être mis sous tension car la capacité d’alimentation ne peut pas prendre en charge les exigences du système.
ÉteintLe boîtier d’alimentation est débranché ou un problème d’alimentation se produit.

Obturateurs d’E/S arrières

Installez les obturateurs E/S lorsque les connecteurs ne sont pas utilisés. Les connecteurs peuvent être recouverts de poussière s’ils ne sont pas correctement protégés à l’aide d’obturateurs.

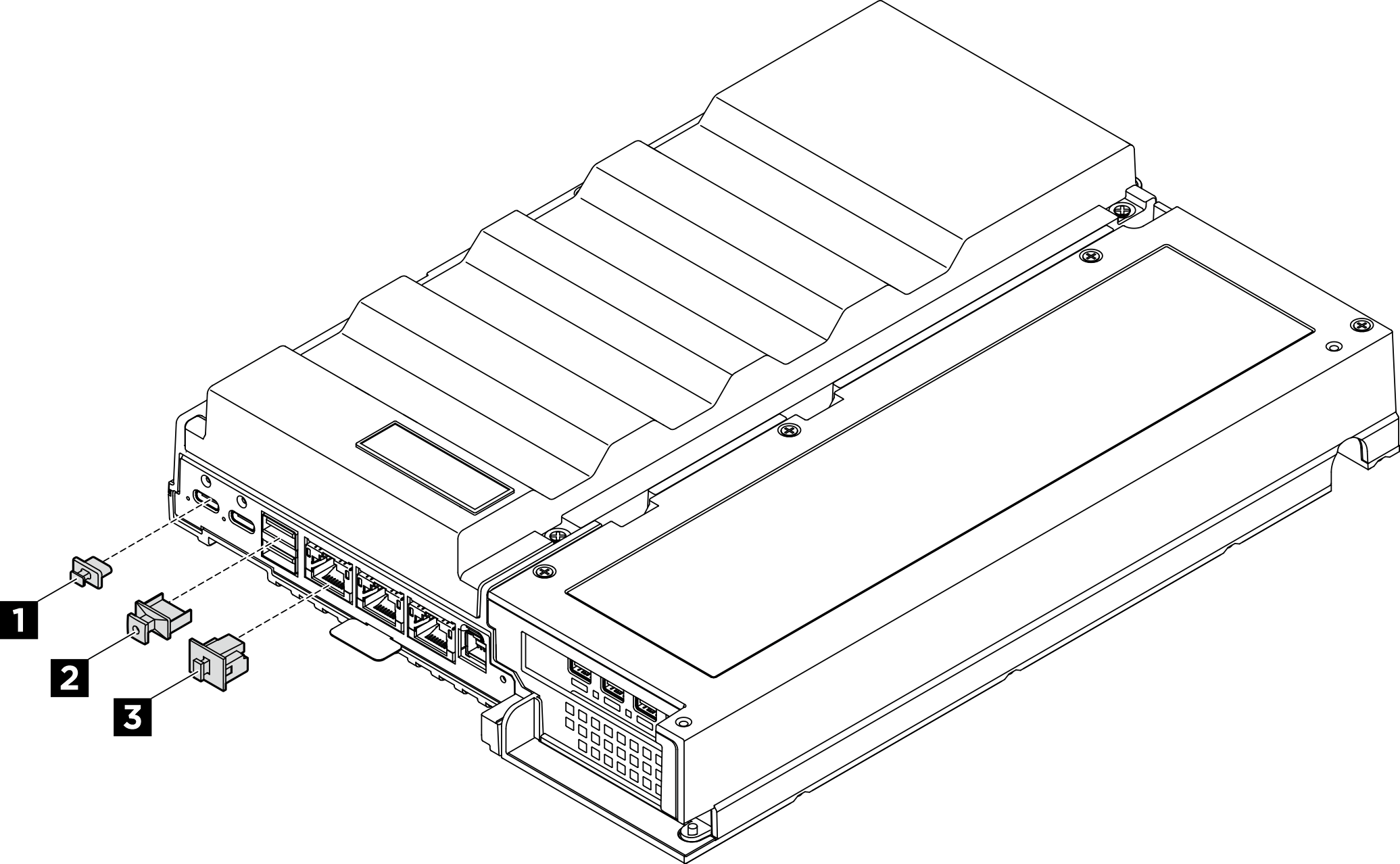

Figure 2. Obturateurs d’E/S arrières

1 Obturateur USB Type-C (2)2 Obturateur USB Type-A (2)
3 Obturateur RJ-45 (x3)
