Vista posterior

Esta sección contiene información acerca de los LED y los conectores de la parte posterior del servidor.

Nota
  • Si el sistema está instalado con el sistema operativo Ubuntu 24.04.2, asegúrese de seguir las siguientes reglas antes de configurar el sistema en un entorno de varios monitores:
  • En función del modelo, el aspecto del servidor aspecto del servidor puede ser ligeramente diferente del que se presenta en la ilustración.

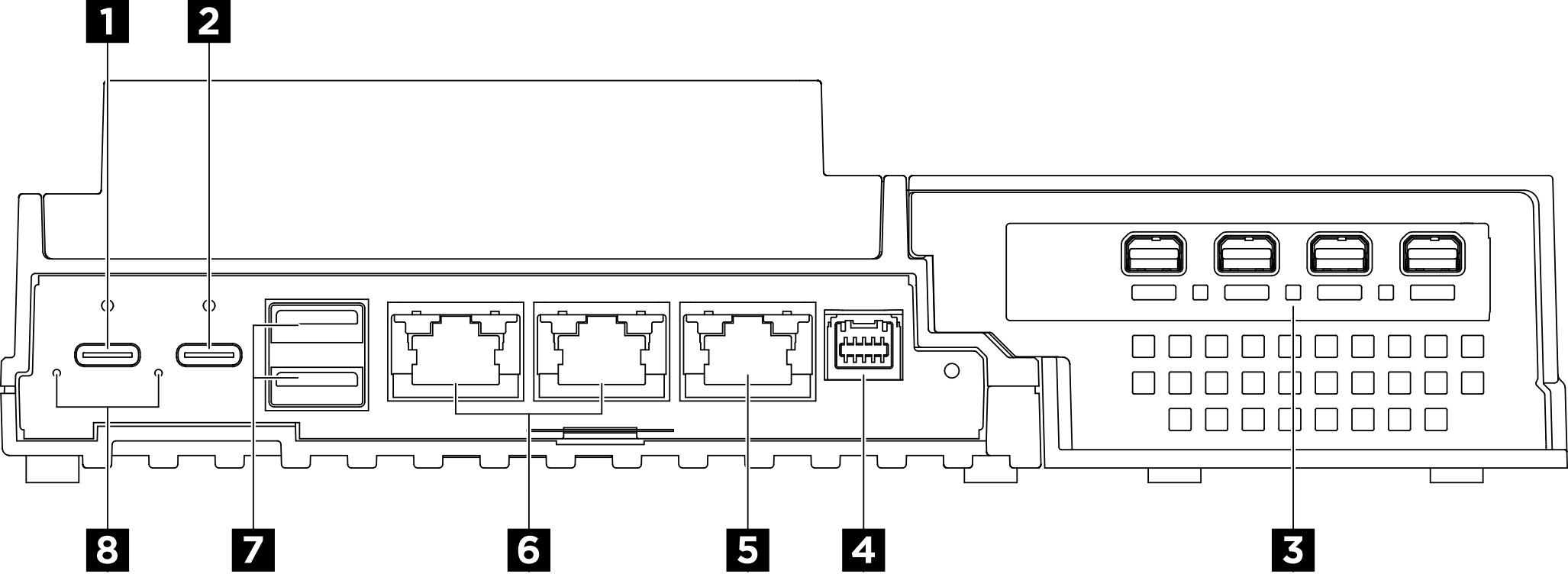

Figura 1. Vista posterior

Tabla 1. Componentes en la vista posterior
1 Conector 1 de alimentación USB de tipo C2 Conector 2 de alimentación USB de tipo C con gestión USB 2.0 de Lenovo XClarity Controller
3 Ranura de PCIe (kit de expansión)4 Conector de la placa de control del ventilador
5 Puerto de gestión del sistema XCC (10/100/1000 Mbps RJ-45)6 Conectores RJ-45 de 1 GbE
7 Conectores USB 3.2 Gen2 (10 Gbps) de tipo A8 LED de entrada de alimentación (verde/amarillo)

1 2 Conectores de alimentación USB de tipo C

Conecte los adaptadores de alimentación de CA a estos conectores. Asegúrese de que la fuente de alimentación esté conectada correctamente. El conector 2 de alimentación también se comparte con USB 2.0 Lenovo XClarity Controller Management.
Nota
Si solo se va a instalar un adaptador de alimentación, se recomienda conectar el adaptador de alimentación al conector 1.

La conexión a Lenovo XClarity Controller está diseñada para los usuarios con un dispositivo móvil que ejecute la aplicación de dispositivos móviles de Lenovo XClarity Controller. Cuando un dispositivo móvil está conectado con este puerto USB, se establece una conexión Ethernet sobre USB entre la aplicación móvil que se ejecuta en el dispositivo y en Lenovo XClarity Controller.

Solo se admite un modo:
  • Modo de BMC único

    En este modo, el puerto USB siempre está conectado a Lenovo XClarity Controller.

3 Ranura de PCIe (kit de expansión)

Instale los adaptadores PCIe en esta ranura. Consulte Instalación del adaptador PCIe para obtener más información.

4 Conector de la placa de control del ventilador

Conecte un cable de energía de la placa de control del ventilador a este conector para el servidor instalado en el alojamiento. Consulte Disposición interna de los cables para obtener más información.

5 Puerto de gestión del sistema XCC (10/100/1000 Mbps RJ-45)

El servidor tiene un conector de 10/100/1000 Mbps RJ-45 dedicado a las funciones de Lenovo XClarity Controller (XCC). A través del puerto de gestión del sistema, puede acceder a Lenovo XClarity Controller conectando directamente su portátil al puerto de gestión mediante un cable Ethernet. Asegúrese de modificar los valores IP del portátil de modo que esté en la misma red que los valores predeterminados del servidor. Una red de gestión dedicada proporciona seguridad adicional que separa físicamente el tráfico de la red de gestión de aquel de la red de producción.

6 Conectores RJ-45 de 1 GbE

Conecte un cable Ethernet a cualquiera de estos conectores para la conexión LAN. Consulte LED del puerto LAN y del puerto de gestión del sistema XCC (10/100/1000 Mbps RJ-45) para obtener más información.

7 Conectores USB 3.2 Gen2 (10 Gbps) de tipo A

Conecte un dispositivo USB, como un mouse, un teclado u otros dispositivos a cualquiera de estos conectores.

8 LED de entrada de alimentación (verde/amarillo)

LEDEstadoDescripción
LED de entrada de alimentaciónEncendido (verde)El servidor está conectado al adaptador de alimentación y funciona con normalidad.
Encendido (amarillo)El servidor está conectado al adaptador de alimentación, pero no se puede encender porque la capacidad de alimentación no admite los requisitos del sistema.
ApagadoEl adaptador de alimentación está desconectado u ocurre un problema de alimentación.

Rellenos de E/S posteriores

Instale los rellenos de E/S cuando no se utilicen los conectores. Los conectores pueden cubrirse de polvo sin la adecuada protección de los rellenos.

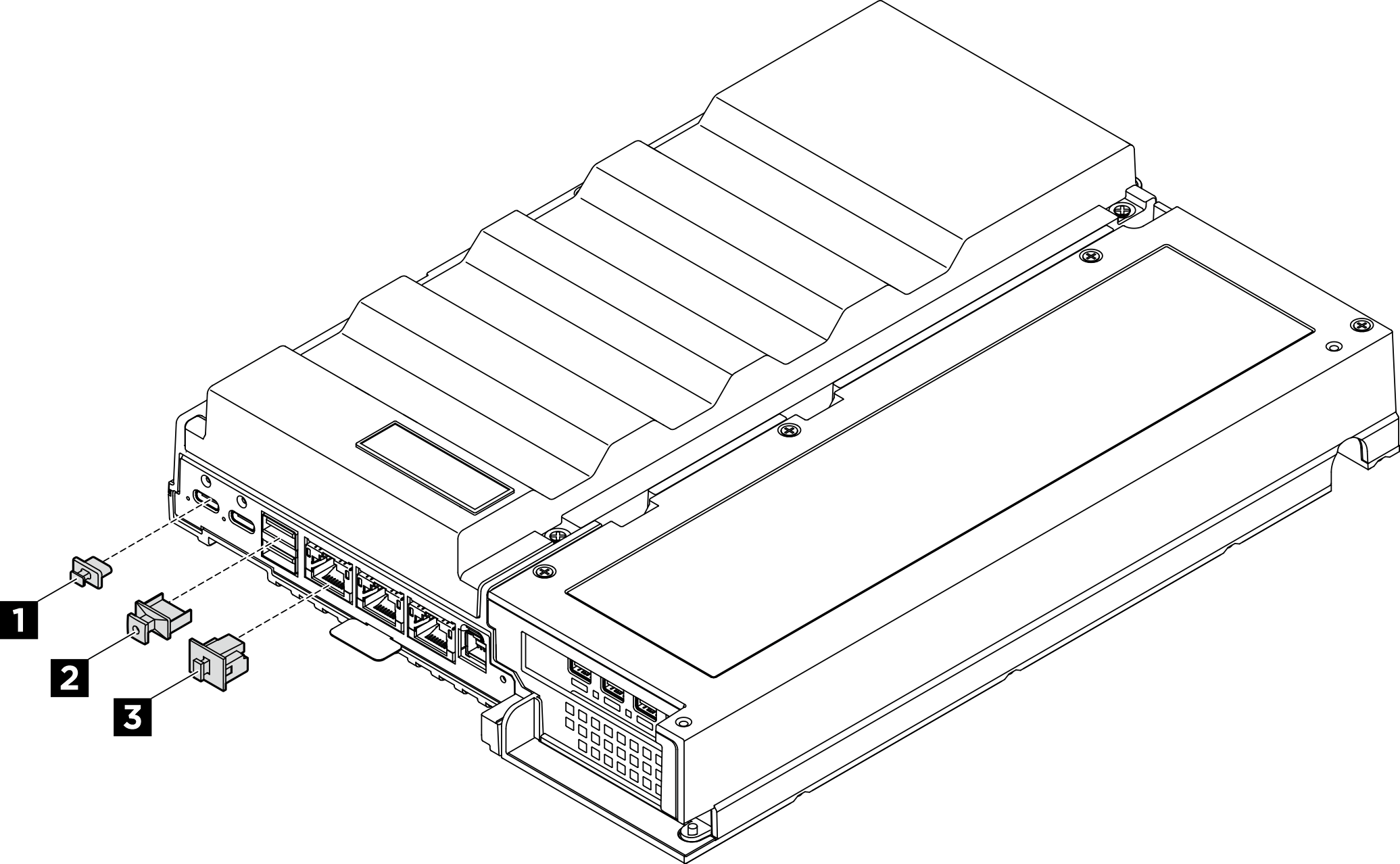

Figura 2. Rellenos de E/S posteriores

1 Relleno USB de tipo C (x2)2 Relleno USB de tipo A (x2)
3 Relleno de RJ-45 (x3)
