뒷면
이 섹션에서는 서버 뒷면의 LED 및 커넥터에 대한 정보를 제공합니다.
- 시스템이 운영 체제 Ubuntu 24.04.2와 함께 설치된 경우 다중 모니터 환경에서 시스템을 구성하기 전에 다음 규칙을 따라야 합니다.
- 서버의 디스플레이 포트는 2가지 유형의 그룹으로 구분할 수 있습니다. 커넥터의 디스플레이 기능에 문제가 발생하지 않도록 그룹 A 또는 그룹 B의 커넥터에만 모니터를 연결할 수 있습니다.
그룹 A 그룹 B USB 포트 4(디스플레이 지원 포함) USB 포트 3(디스플레이 지원 포함) HDMI 2.0 커넥터 XCC 시스템 관리 포트(10/100/1000Mbps RJ-45) 원격 콘솔 기능에만 액세스하는 것은 지원하지 않습니다. 원격 콘솔 기능에 액세스하기 전에 이 포트와 그룹 A의 커넥터에 모니터를 동시에 연결하면 디스플레이 기능이 여전히 정상적으로 작동할 수 있습니다.
디스플레이 모드가 "미러 디스플레이"로 설정되어 있는지 확인하십시오.

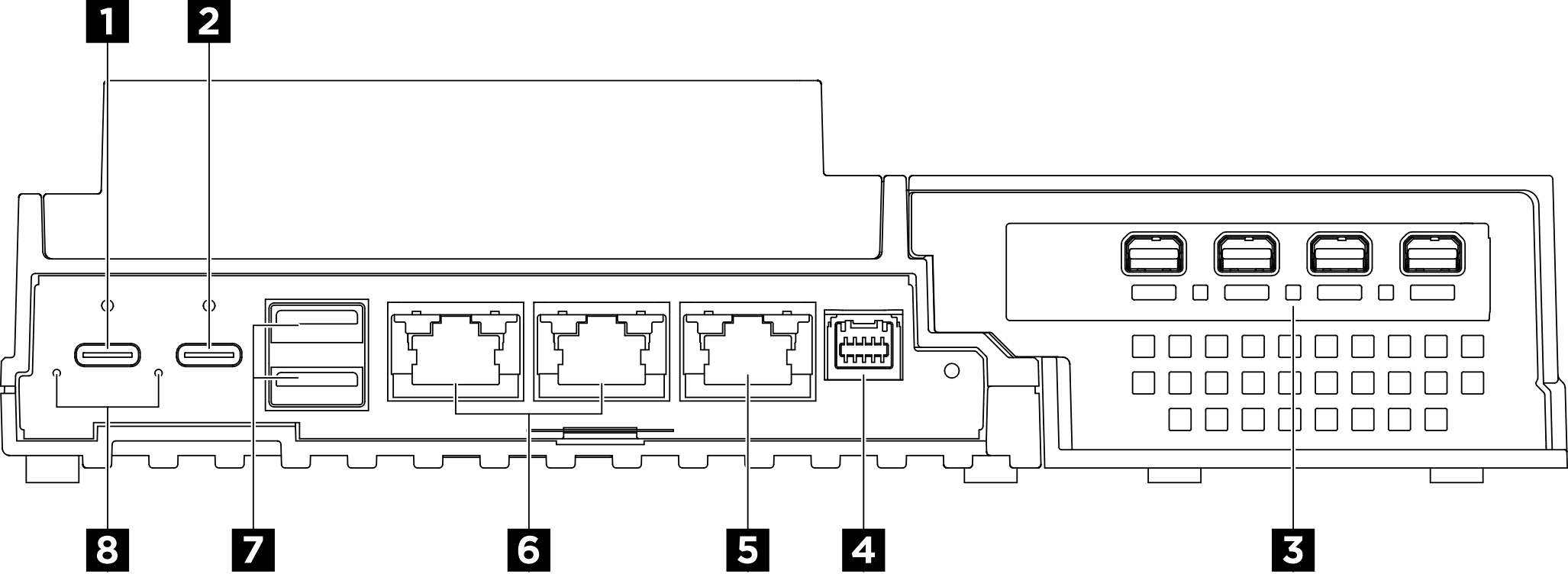

모델에 따라 일부 서버는 그림과 다소 차이가 있을 수 있습니다.
| 1 USB Type-C 전원 커넥터 1 | 2 USB 2.0 Lenovo XClarity Controller 관리가 포함된 USB Type-C 전원 커넥터 2 |
| 3 PCIe 슬롯(확장 키트) | 4 팬 컨트롤 보드 커넥터 |
| 5 XCC 시스템 관리 포트(10/100/1000Mbps RJ-45) | 6 1GbE RJ-45 커넥터 |
| 7 USB 3.2 Gen2(10Gbps) Type-A 커넥터 | 8 전원 입력 LED(녹색/노란색) |
1 2 USB Type-C 전원 커넥터
Lenovo XClarity Controller에 대한 연결은 주로 Lenovo XClarity Controller 모바일 응용 프로그램을 실행하는 모바일 장치를 이용하는 사용자를 대상으로 합니다. 모바일 장치가 이 USB 포트에 연결되면 장치에서 실행중인 모바일 응용 프로그램과 Lenovo XClarity Controller 간에 USB를 통한 이더넷 연결이 설정됩니다.
BMC 전용 모드
이 모드에서 USB 포트는 항상 Lenovo XClarity Controller에만 연결됩니다.
3 PCIe 슬롯(확장 키트)
이 슬롯에 PCIe 어댑터를 설치합니다. 자세한 내용은 사용 설명서 또는 하드웨어 유지 관리 설명서의 PCIe 어댑터 설치를 참조하십시오.
5 XCC 시스템 관리 포트(10/100/1000Mbps RJ-45)
서버에는 Lenovo XClarity Controller(XCC) 기능 전용 10/100/1000Mbps RJ-45 커넥터가 있습니다. 시스템 관리 포트를 통해 이더넷 케이블로 노트북을 관리 포트에 연결하여 Lenovo XClarity Controller에 직접 액세스할 수 있습니다. 랩톱에서 IP 설정을 수정하여 서버 기본 설정과 동일한 네트워크에 있는지 확인하십시오. 전용 관리 네트워크에서는 프로덕션 네트워크에서 관리 네트워크 트래픽을 물리적으로 분리하여 보안을 강화합니다.
6 1GbE RJ-45 커넥터
LAN 연결을 위해 이더넷 케이블을 이 커넥터 중 하나에 연결합니다. 자세한 사항은 XCC 시스템 관리 포트(10/100/1000Mbps RJ-45) 및 LAN 포트 LED의 내용을 참조하십시오.
7 USB 3.2 Gen2(10Gbps) Type-A 커넥터
마우스, 키보드 또는 기타 장치와 같은 USB 장치를 이 커넥터 중 하나에 연결하십시오.
8 전원 입력 LED(녹색/노란색)
| LED | 상태 | 설명 |
| 전원 입력 LED | 켜짐(녹색) | 서버가 전원 어댑터에 연결되어 있으며 정상적으로 작동합니다. |
| 켜짐(노란색) | 서버가 전원 어댑터에 연결되어 있지만 전원 용량이 시스템 요구 사항을 지원할 수 없으므로 전원을 켤 수 없습니다. | |
| 꺼짐 | 전원 어댑터가 분리되었거나 전원 문제가 발생했습니다. |

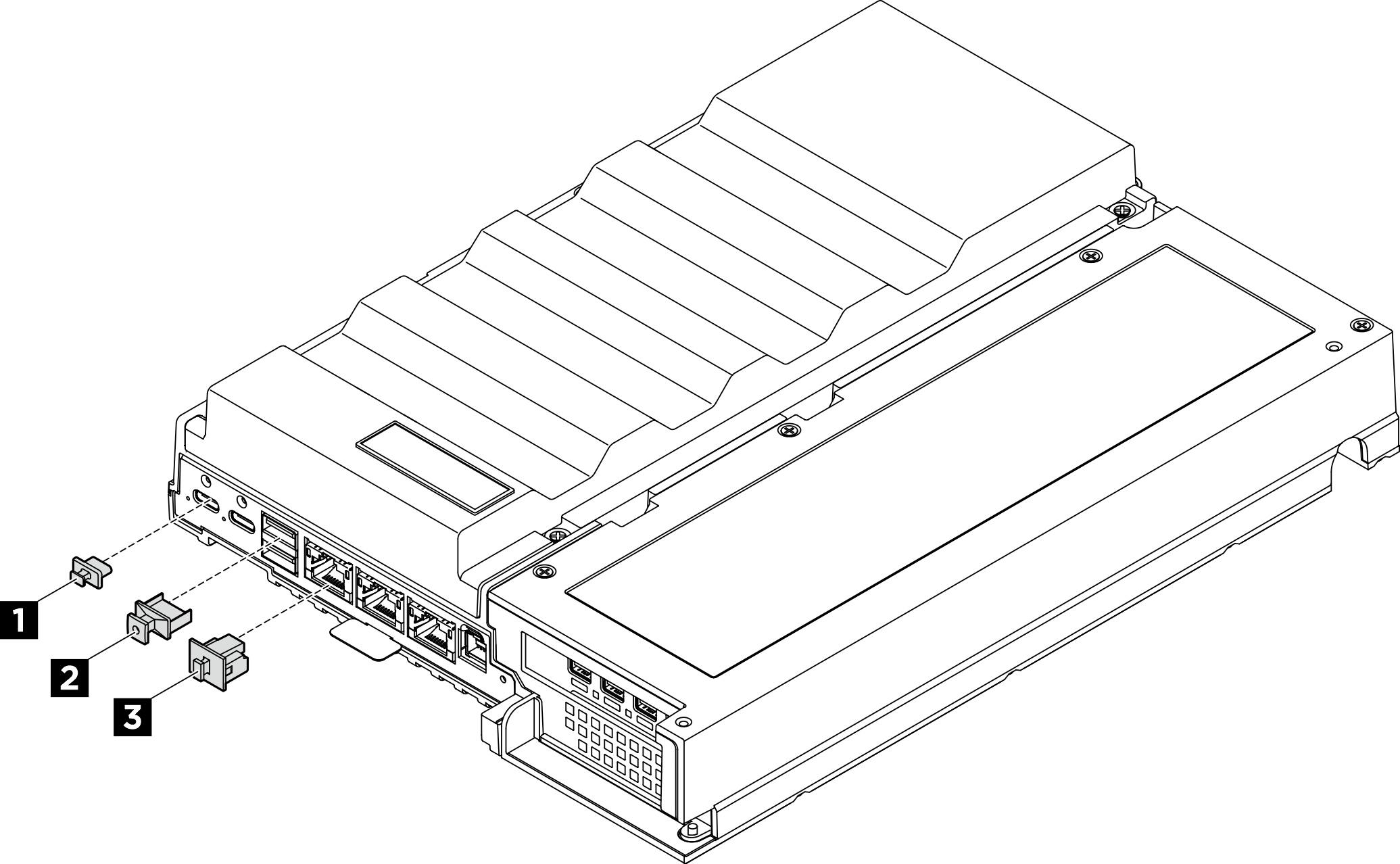

뒷면 I/O 필러
| 1 USB Type-C 필러(x2) | 2 USB Type-A 필러(x2) |
| 3 RJ-45 필러(x3) |
