Rückansicht

Dieser Abschnitt enthält eine Übersicht über die Anzeigen und Anschlüsse an der Rückseite des Servers.

Anmerkung
  • Wenn auf dem System das Betriebssystem Ubuntu 24.04.2 installiert ist, stellen Sie sicher, dass Sie die folgenden Regeln befolgen, bevor Sie das System in einer Umgebung mit mehreren Monitoren konfigurieren:
  • Je nach Modell weicht die Abbildung möglicherweise geringfügig von Ihrem Server ab.

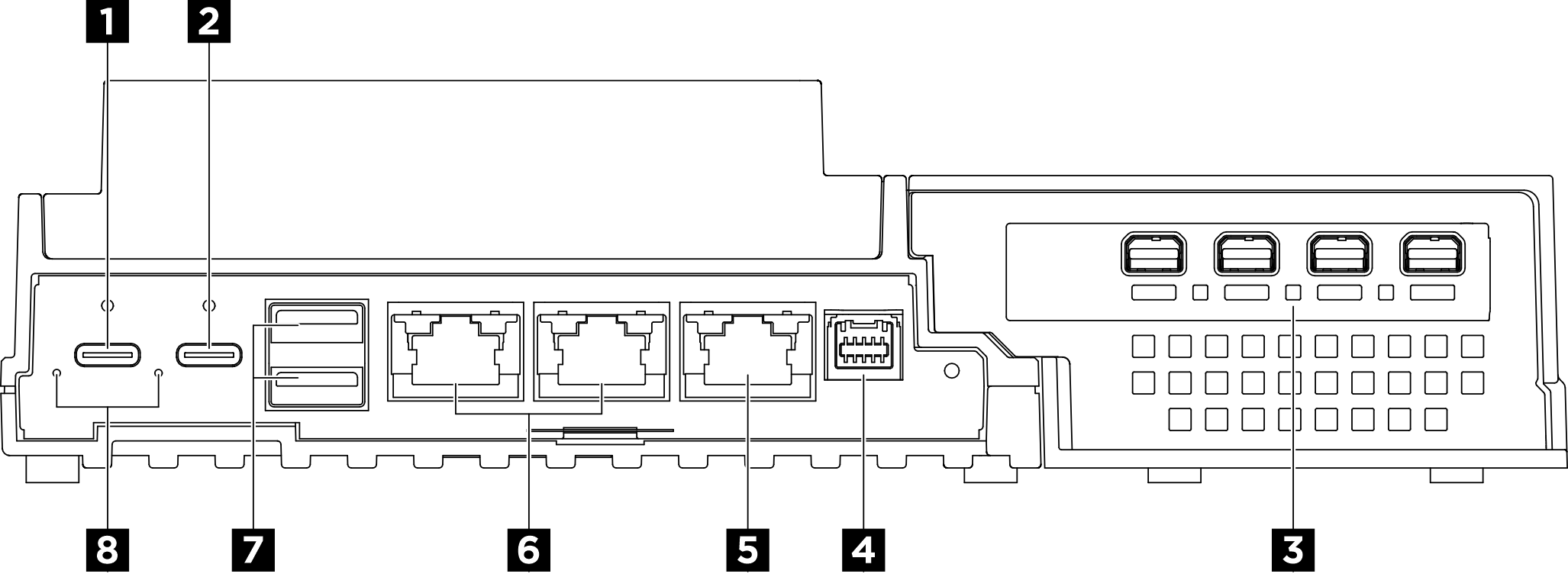

Abbildung 1. Rückansicht

Tabelle 1. Ansicht der Komponenten an der Rückseite
1 USB Type-C-Netzteilanschluss 12 USB Type-C-Netzteilanschluss 2 mit USB 2.0 Lenovo XClarity Controller-Verwaltung
3 PCIe-Steckplatz (Erweiterungssatz)4 Lüfterplatinenanschluss
5 XCC-Systemmanagement-Anschluss (10/100/1.000 Mbit/s RJ-45)6 1GbE RJ-45-Anschlüsse
7 USB 3.2 Gen 2 Type-A-Anschlüsse (10 Gbit/s)8 Anzeige für eingehenden Strom (grün/gelb)

1 2 USB Type-C-Netzteilanschlüsse

Schließen Sie die Netzteile an diese Anschlüsse an. Stellen Sie sicher, dass die Stromquelle ordnungsgemäß angeschlossen ist. Netzteilanschluss 2 wird auch gemeinsam mit USB 2.0 Lenovo XClarity Controller-Verwaltung genutzt.
Anmerkung
Wenn nur ein Netzteil installiert werden soll, wird empfohlen, das Netzteil an den Netzteilanschluss 1 anzuschließen.

Die Verbindung zum Lenovo XClarity Controller ist hauptsächlich für Benutzer mit einem mobilen Gerät vorgesehen, auf dem die mobile App Lenovo XClarity Controller ausgeführt wird. Wenn ein mobiles Gerät an diesen USB-Anschluss angeschlossen ist, wird eine Ethernet-over-USB-Verbindung zwischen der mobilen App, die auf dem Gerät ausgeführt wird, und Lenovo XClarity Controller hergestellt.

Es wird nur ein Modus unterstützt:
  • Nur-BMC-Modus

    In diesem Modus ist der USB-Anschluss immer nur mit dem Lenovo XClarity Controller verbunden.

3 PCIe-Steckplatz (Erweiterungssatz)

Installieren Sie PCIe-Adapter in diesen Steckplatz. Weitere Informationen finden Sie unter PCIe-Adapter installieren.

4 Lüfterplatinenanschluss

Schließen Sie an diesen Anschluss ein Netzkabel der Lüfterplatine für den im Gehäuse installierten Server an. Weitere Informationen finden Sie unter Interne Kabelführung.

5 XCC-Systemmanagement-Anschluss (10/100/1.000 Mbit/s RJ-45)

Der Server verfügt über einen 10/100/1.000 Mbit/s RJ-45 Anschluss, der für Funktionen von Lenovo XClarity Controller (XCC) vorgesehen ist. Sie können über den Systemmanagement-Anschluss direkt auf den Lenovo XClarity Controller zugreifen, indem Sie Ihren Laptop über ein Ethernet-Kabel mit dem Verwaltungsanschluss verbinden. Stellen Sie sicher, dass Sie die IP-Einstellungen auf dem Laptop so ändern, dass er sich im selben Netzwerk befindet, wie durch die Serverstandardeinstellungen vorgeben. Ein dediziertes Verwaltungsnetzwerk bietet zusätzliche Sicherheit, indem der Datenverkehr des Verwaltungsnetzwerks vom Produktionsnetzwerk physisch getrennt wird.

6 1GbE RJ-45-Anschlüsse

Schließen Sie für die LAN-Verbindung ein Ethernet-Kabel an einen dieser Anschlüsse an. Weitere Informationen finden Sie unter Anzeigen für XCC-Systemmanagement-Anschluss (10/100/1.000 Mbit/s RJ-45) und LAN-Anschluss.

7 USB 3.2 Gen 2 Type-A-Anschlüsse (10 Gbit/s)

An diese Anschlüsse können Sie eine USB-Einheit anschließen, z. B. eine Maus, Tastatur oder andere Einheit.

8 Anzeige für eingehenden Strom (grün/gelb)

AnzeigeStatusBeschreibung
Anzeige für eingehenden StromEin (grün)Der Server ist an das Netzteil angeschlossen und funktioniert ordnungsgemäß.
Ein (gelb)Der Server ist an das Netzteil angeschlossen, kann aber nicht eingeschaltet werden, da die Leistungsfähigkeit der Stromversorgung nicht der Systemanforderung entspricht.
AusDas Netzteil ist getrennt oder es ist ein Problem mit der Stromversorgung aufgetreten.

Hintere I/O-Abdeckblenden

Installieren Sie die E/A-Abdeckblenden, wenn die Anschlüsse nicht verwendet werden. Die Anschlüsse könnten ohne ordnungsgemäßen Schutz der Abdeckblenden einstauben.

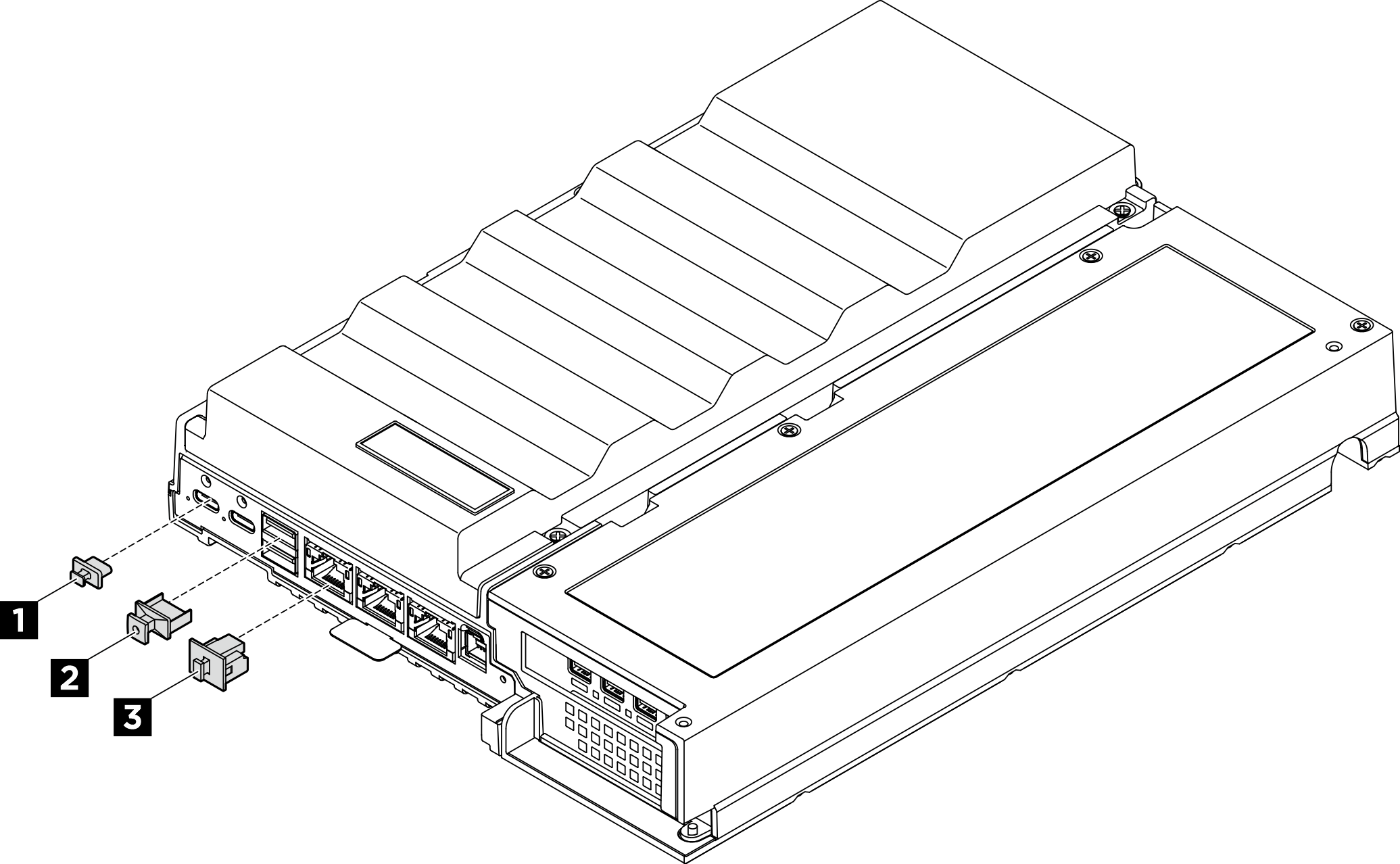

Abbildung 2. Hintere I/O-Abdeckblenden

1 USB Type-C-Abdeckblende (x2)2 USB Type-A-Abdeckblende (x2)
3 RJ-45-Abdeckblende (x3)
