PCIe-Adapter installieren

Führen Sie die Anweisungen in diesem Abschnitt aus, um einen PCIe-Adapter zu installieren.

Zu dieser Aufgabe

Zum Vermeiden möglicher Gefahren lesen und beachten Sie die folgenden Sicherheitshinweise.
  • S002
    disconnect all power
    VORSICHT
    Mit dem Netzschalter an der Einheit und am Netzteil wird die Stromversorgung für die Einheit nicht unterbrochen. Die Einheit kann auch mit mehreren Netzkabeln ausgestattet sein. Um die Stromversorgung für die Einheit vollständig zu unterbrechen, müssen alle zum Gerät führenden Netzkabel vom Netz getrennt werden.
Achtung

  • Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.

  • Lesen Sie zusätzlich zu den in diesem Abschnitt enthaltenen Anweisungen die Dokumentation, die im Lieferumfang des PCIe-Adapters enthalten ist, und folgen Sie den dort beschriebenen Anweisungen.

  • Berühren Sie mit der antistatischen Schutzhülle, in der sich die Komponente befindet, eine unlackierte Metalloberfläche am Server. Entnehmen Sie die Komponente anschließend aus der Schutzhülle und legen Sie sie auf eine antistatische Oberfläche.

Anmerkung

Je nach Konfiguration weichen die Komponenten des PCIe-Adapters und des Erweiterungssatzes möglicherweise von der Abbildung in diesem Abschnitt ab.

Vorgehensweise

  1. Bereiten Sie diese Aufgabe vor.
    1. Wenn der zu installierende PCIe-Adapter am GPU-Adapter-Erweiterungssatz einen anderen Formfaktor als der entfernte Adapter aufweist, entfernen Sie zunächst das Stützblech, bevor Sie den PCIe-Adapter installieren. Informationen dazu finden Sie im Abschnitt Stützblech entfernen.
  2. Installieren Sie einen PCIe-Adapter.
    1. Setzen Sie den PCIe-Adapter in den PCIe-Steckplatz ein.
    2. Ziehen Sie eine Schraube fest, um den PCIe-Adapter zu befestigen.

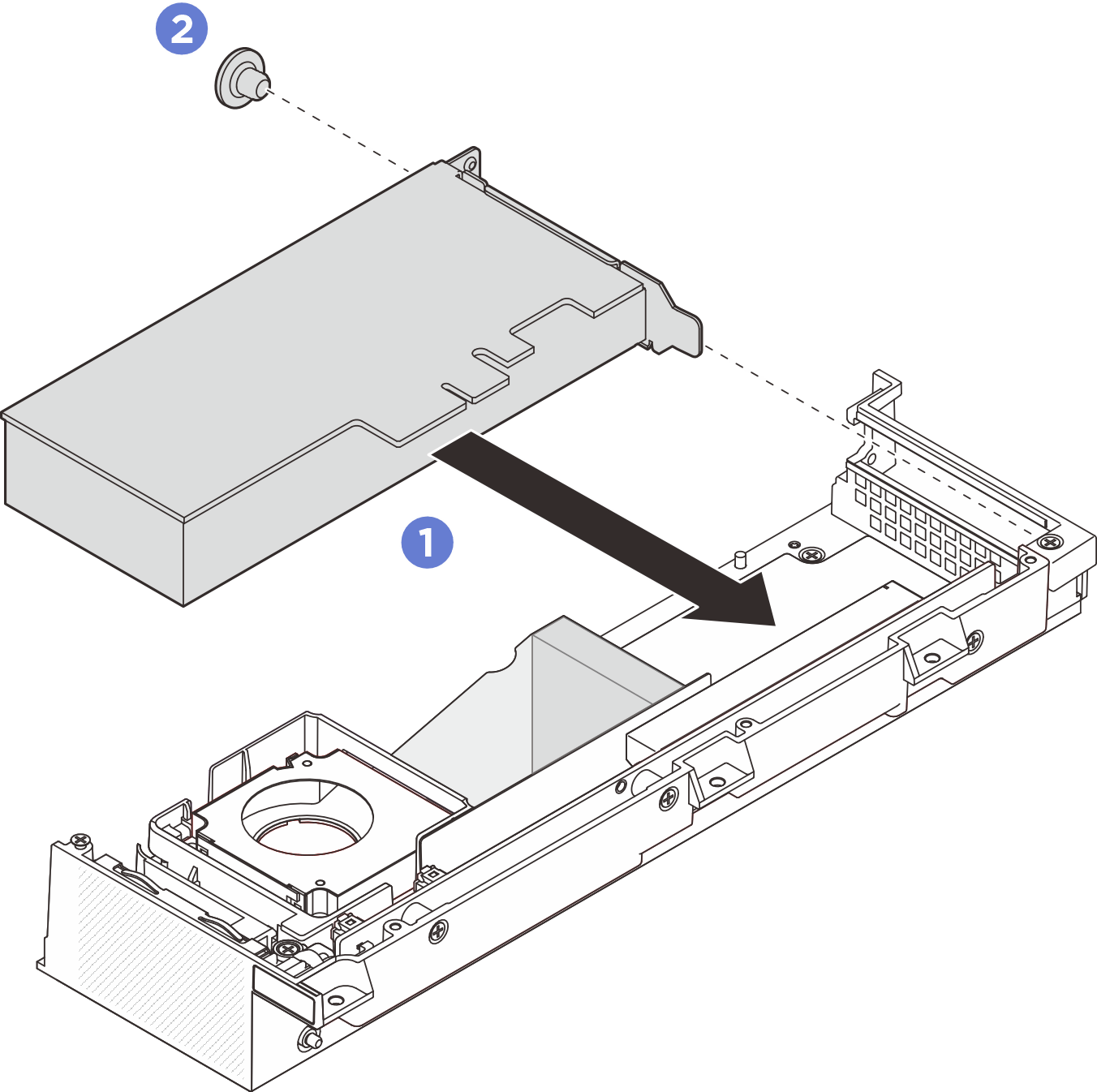

      Abbildung 1. PCIe-Adapter installieren

Nach dieser Aufgabe

  1. (Optional) Installieren Sie bei einem GPU-Adapter-Erweiterungssatz das Stützblech. Siehe Stützblech installieren.
  2. Installieren Sie die obere Abdeckung des Erweiterungssatzes. Siehe Obere Abdeckung des Erweiterungssatzes installieren.
  3. Installieren Sie den Erweiterungssatz am Knoten. Siehe Erweiterungssatz installieren.
  4. Schließen Sie den Austausch der Komponenten ab. Informationen dazu finden Sie im Abschnitt Austausch von Komponenten abschließen.

Demo-Video

Sehen Sie sich das Verfahren auf YouTube an
