Instalar o adaptador PCIe

Siga as instruções nesta seção para instalar um adaptador PCIe.

Sobre esta tarefa

Para evitar potenciais riscos, leia e siga as seguintes instruções de segurança.
  • S002
    disconnect all power
    CUIDADO
    O botão de controle de energia no dispositivo e o botão liga/desliga na fonte de alimentação não desligam a corrente elétrica fornecida ao dispositivo. O dispositivo também pode ter mais de um cabo de alimentação. Para remover toda corrente elétrica do dispositivo, certifique-se de que todos os cabos de energia estão desconectados da fonte de alimentação.
Atenção
  • Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.

  • Use a documentação fornecida com o adaptador PCIe e siga as instruções, além das instruções contidas nesta seção.

  • Encoste a embalagem antiestática que contém o componente em qualquer superfície metálica não pintada no servidor; em seguida, remova-o da embalagem e coloque-o em uma superfície antiestática.

Nota

Dependendo do tipo específico, o adaptador PCIe e os componentes do kit de expansão podem parecer diferentes da ilustração desta seção.

Procedimento

  1. Faça as preparações para essa tarefa.
    1. (Opcional) Se o adaptador PCIe a ser instalado for de tipo diferente, a chapa de suporte deverá removida do adaptador PCIe. Consulte Remover o defletor de suporte.
  2. O sistema é compatível somente com o suporte de perfil baixo. Instale o suporte de perfil baixo no adaptador PCIe.
  3. Instale um adaptador PCIe.
    1. Insira o adaptador PCIe na placa riser PCIe.
    2. Aperte o parafuso para prender o adaptador PCIe na placa riser PCIe.

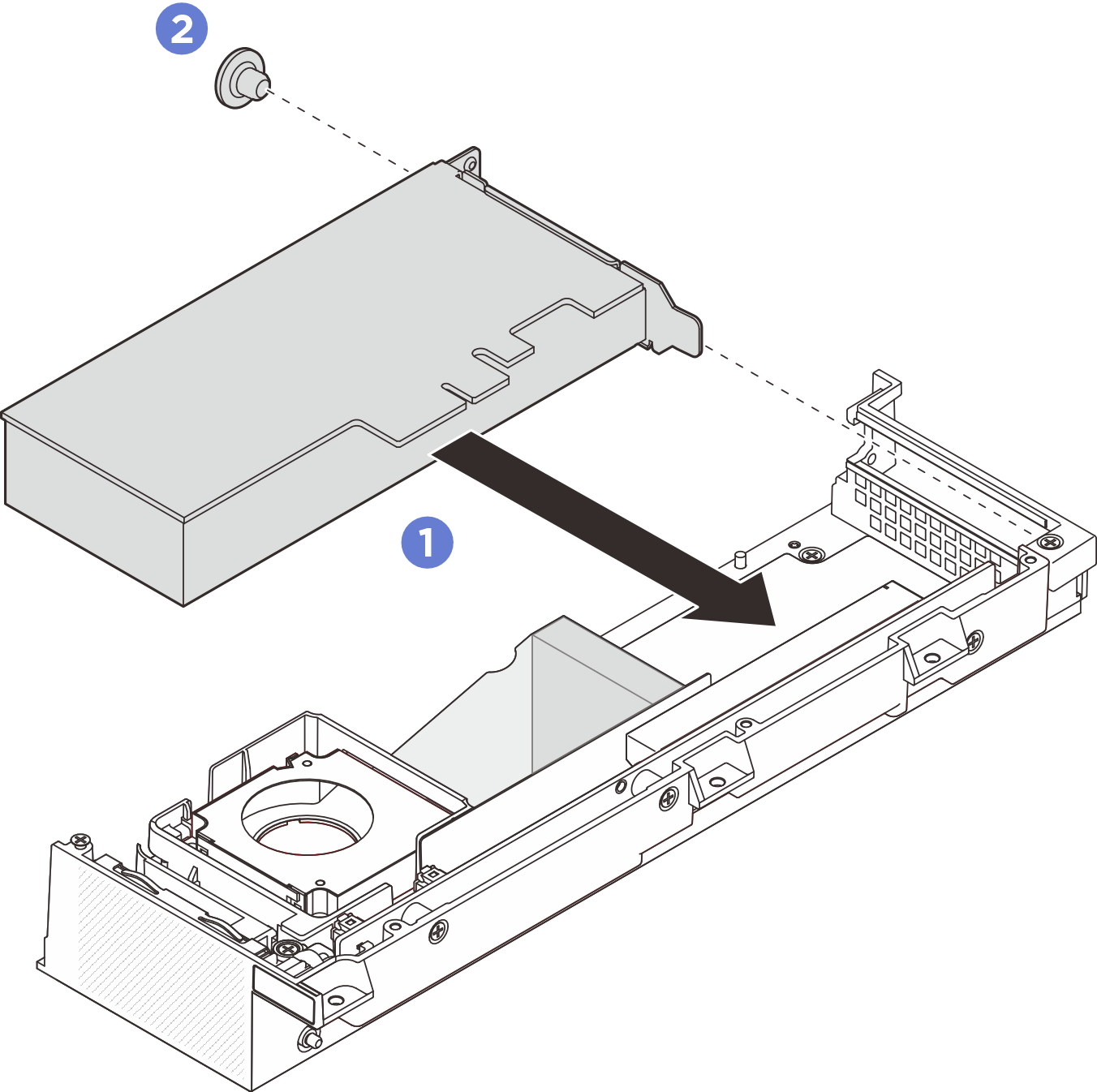

      Figura 1. Instalando um adaptador PCIe

Depois de concluir

  1. (Opcional) Instale o suporte defletor. Consulte Instalar o defletor de suporte.
  2. Instale a tampa superior de expansão. Consulte Instalar a tampa superior de expansão.
  3. Instale o kit de expansão no nó. Consulte Instalar o kit de expansão.
  4. Conclua a substituição de peças. Consulte Concluir a substituição de peças.
