PCIe アダプターの取り付け

PCIe アダプターを取り付けるには、このセクションの説明に従ってください。

このタスクについて

潜在的な危険を回避するために、以下の安全に関する注意書きをお読みになり、それに従ってください。
  • S002
    disconnect all power
    注意
    装置の電源制御ボタンおよびパワー・サプライの電源スイッチは、装置に供給されている電流をオフにするものではありません。デバイスには 2 本以上の電源コードが使われている場合があります。デバイスから完全に電気を取り除くには電源からすべての電源コードを切り離してください。
重要

  • 安全に作業を行うために、取り付けのガイドラインおよび 安全検査のチェックリストをお読みください。

  • PCIe アダプターに付属の説明書を参照し、その指示に従ってください。また、このセクションの指示にも従ってください。

  • コンポーネントが入っている帯電防止パッケージをサーバーの塗装されていない金属面に接触させてから、コンポーネントをパッケージから取り出し、帯電防止面の上に置きます。

注

特定のタイプによっては、PCIe アダプターおよび拡張キットのコンポーネントは、このセクションの図と異なる場合があります。

手順

  1. このタスクの準備をします。
    1. (オプション) 取り付ける PCIe アダプターのタイプが異なる場合は、PCIe アダプターからサポート・バッフルが取り外されていることを確認します。サポート・バッフルの取り外しを参照してください。
  2. システムは、ロー・プロファイル・ブラケットのみをサポートします。ロー・プロファイル・ブラケットを PCIe アダプターに取り付けます。
  3. PCIe アダプターを取り付けます。
    1. PCIe アダプターを PCIe ライザー・カードに挿入します。
    2. ねじを締め、PCIe アダプターを PCIe ライザー・カードに固定します。

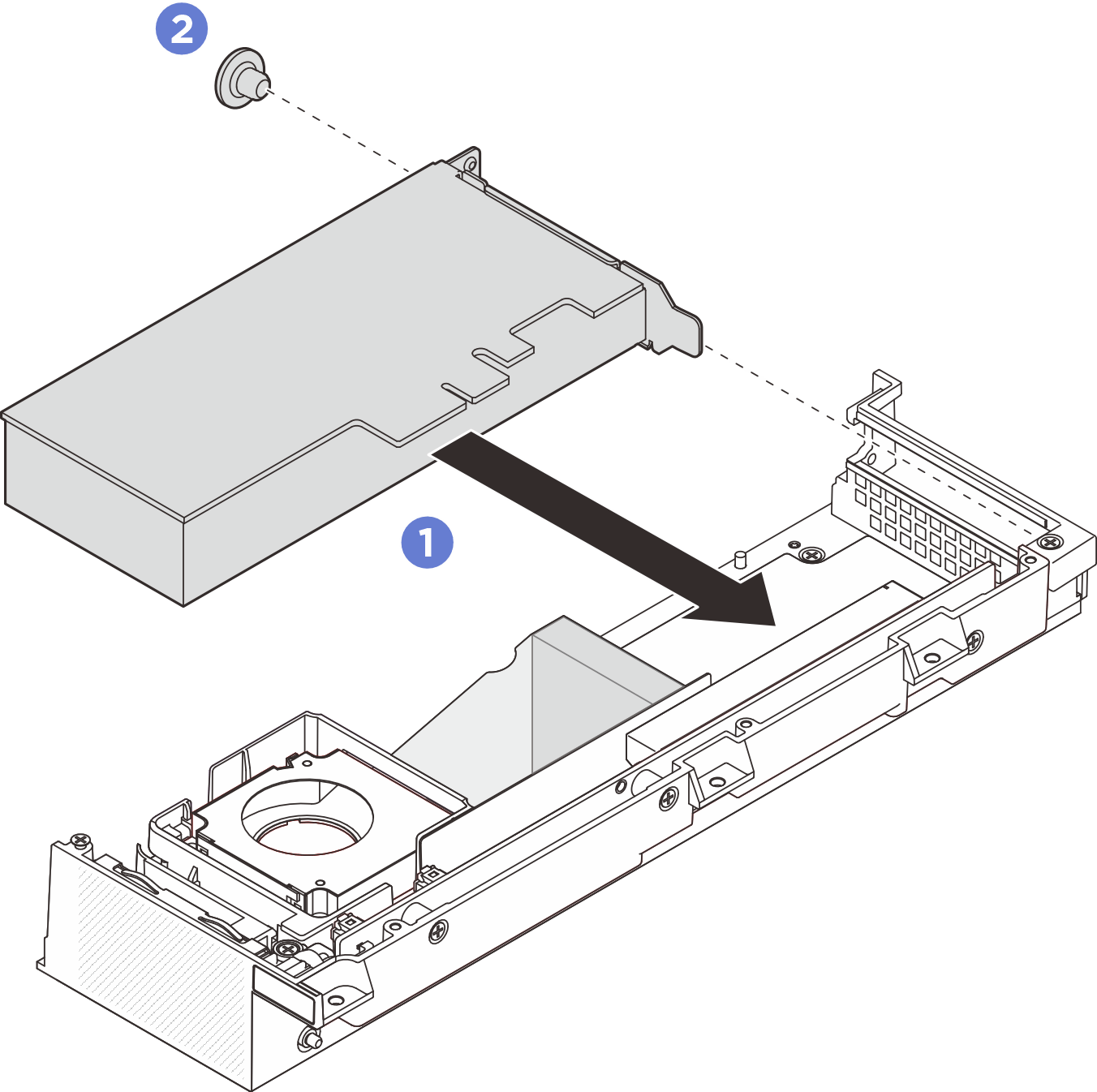

      図 1. PCIe アダプターの取り付け

完了したら

  1. (オプション) サポート・バッフルを取り付けます。サポート・バッフルの取り付けを参照してください。
  2. 拡張トップ・カバーを取り付けます。拡張トップ・カバーの取り付けを参照してください。
  3. ノードに拡張キットを取り付けます。拡張キットの取り付けを参照してください。
  4. 部品交換を完了します。部品交換の完了を参照してください。
