PCIe アダプターの取り外し

このセクションの手順に従って、PCIe アダプターを取り外します。

このタスクについて

潜在的な危険を回避するために、以下の安全に関する注意書きをお読みになり、それに従ってください。
  • S002
    disconnect all power
    注意
    装置の電源制御ボタンおよびパワー・サプライの電源スイッチは、装置に供給されている電流をオフにするものではありません。デバイスには 2 本以上の電源コードが使われている場合があります。デバイスから完全に電気を取り除くには電源からすべての電源コードを切り離してください。
重要
注

  • 構成によっては、PCIe アダプターと拡張キットのコンポーネントの外観がこのセクションの図と異なる場合があります。

  • PCIe アダプターに付属の説明書を参照し、その指示に従ってください。また、このセクションの指示にも従ってください。

手順

  1. このタスクの準備をします。
    1. ノードから拡張キットを取り外します。拡張キットの取り外しを参照してください。
    2. 拡張キットのトップ・カバーを取り外します。拡張キットのトップ・カバーの取り外しを参照してください。
  2. PCIe アダプターを取り外します。
    1. PCIe アダプター・ブラケットを固定しているねじを取り外します。
    2. PCIe アダプターの端を持ち、スロットから慎重に引き出します。

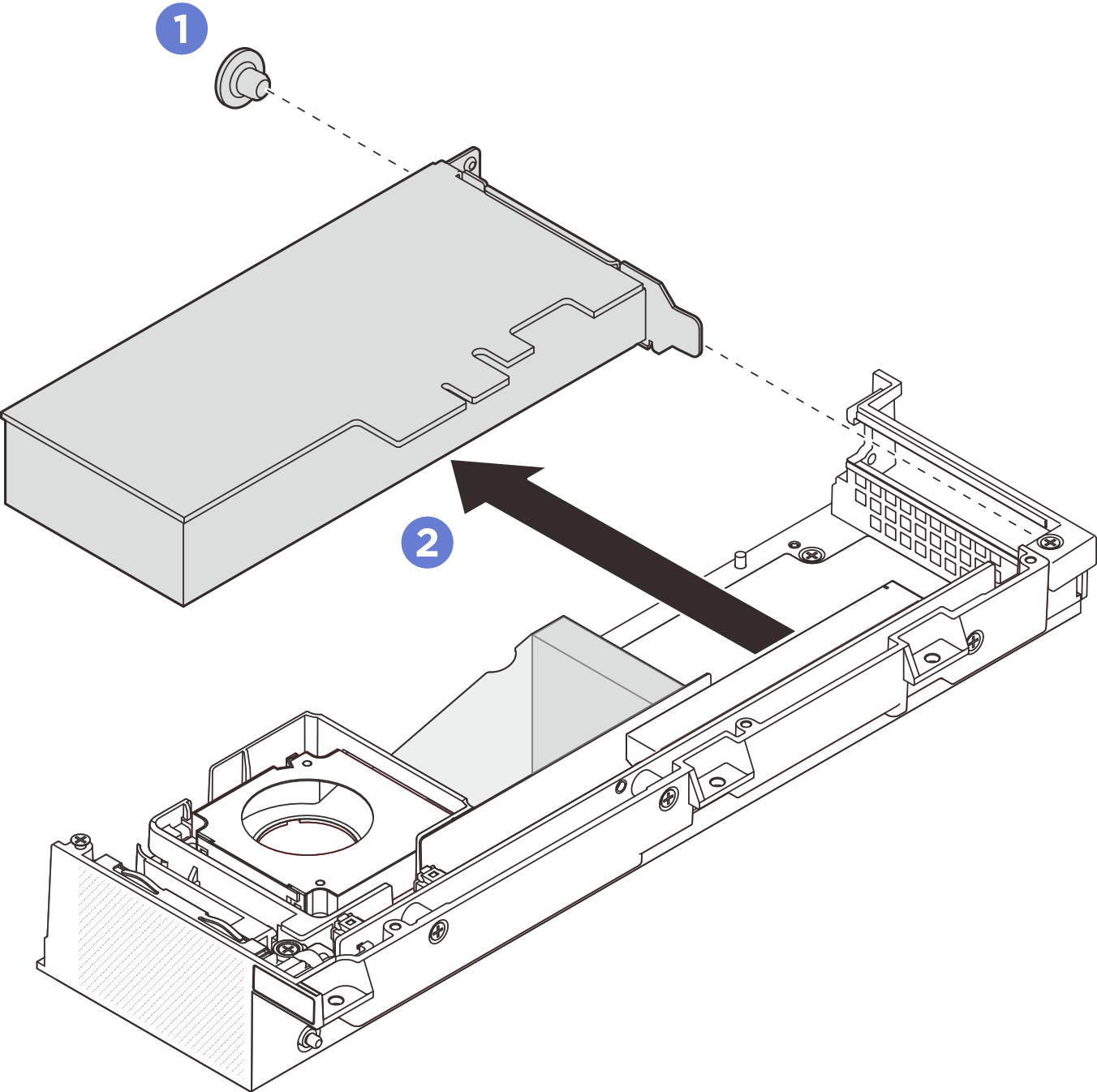

    図 1. PCIe アダプターの取り外し

完了したら

  1. 交換用ユニットを取り付けます。 PCIe アダプターの取り付けを参照してください。

  2. コンポーネントまたはオプション装置を返却するよう指示された場合は、すべての梱包上の指示に従い、提供された配送用の梱包材がある場合はそれを使用してください。

デモ・ビデオ

YouTube の手順を参照してください。
