拡張トップ・カバーの取り外し

拡張キットのトップ・カバーを取り外すには、このセクションの手順に従ってください。

S014

注意

危険な電圧、電流、エネルギー・レベルが存在する可能性があります。ラベルが貼られている場所のカバーを外すことが許されるのはトレーニングを受けたサービス技術員だけです。

S033

注意

危険な電力が存在します。金属とショートさせると熱を発生し、金属の飛散、やけど、またはその両方を引き起こす可能性のある危険な電力の電圧です。

このタスクについて

重要

• 安全に作業を行うために、取り付けのガイドラインおよび 安全検査のチェックリストをお読みください。

• サーバーと周辺機器の電源をオフにし、電源コードとすべての外部ケーブルを取り外します。サーバーの電源をオフにするを参照してください。

• ノードがエンクロージャーに取り付けられているかマウントされている場合、エンクロージャーまたはマウントからノードを取り外します。構成ガイドを参照してください。

手順

1. このタスクの準備をします。
   1. ノードから拡張キットを取り外します。拡張キットの取り外しを参照してください。
2. 拡張トップ・カバーを取り外します。
   1. 拡張トップ・カバーの上面にある 4 本のねじを取り外します。拡張キットを裏返して底面が上を向くようにします。
   2. 拡張キットの底面にある 4 本のねじを取り外します。拡張キットを再び慎重に裏返し、上面が上を向くようにします。
   3. トップ・カバーを拡張キットから持ち上げて、清潔で平らな表面に置きます。

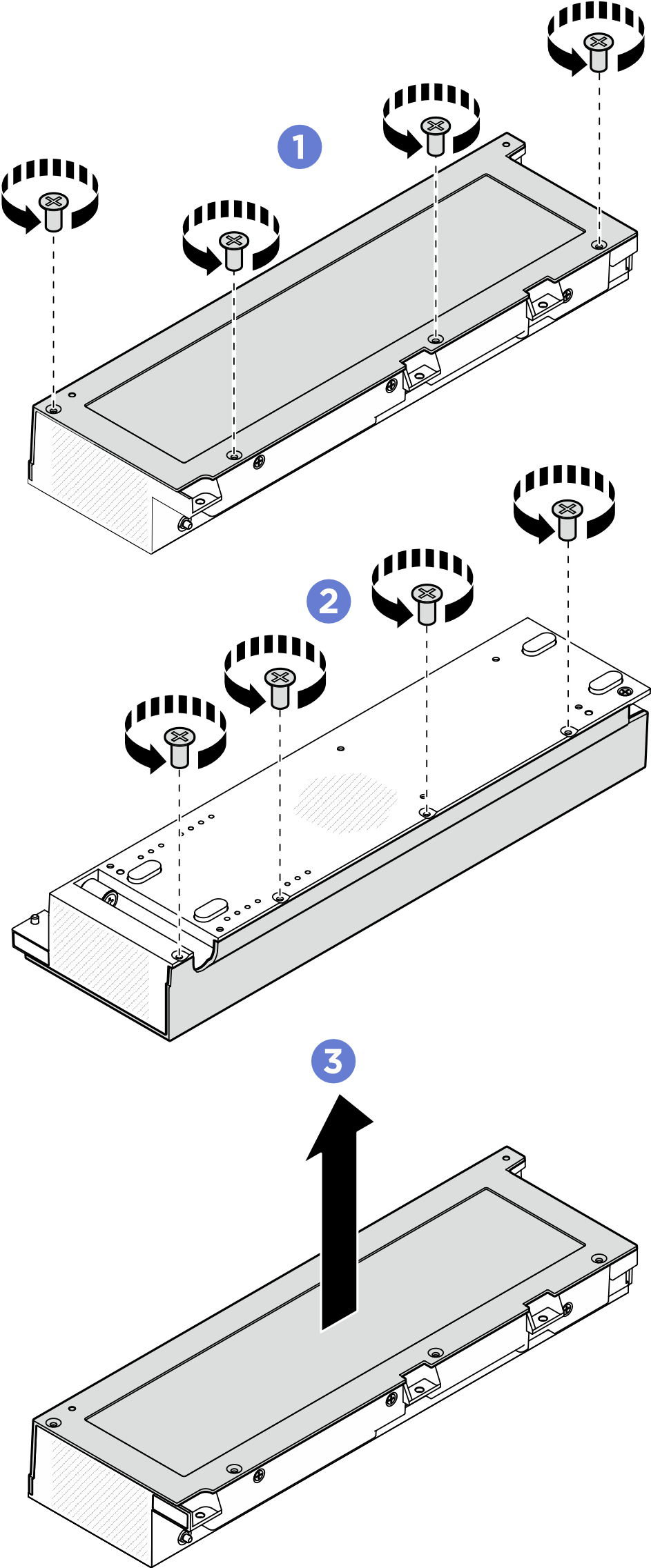

      図 1. 拡張トップ・カバーの取り外し
