メモリー・モジュールの取り付けの規則および順序

メモリー・モジュールは、サーバーに実装されたメモリー構成と、サーバーに取り付けられているプロセッサー数とメモリー・モジュール数に基づいて、特定の順序で取り付ける必要があります。

サポートされるメモリー・タイプ

このサーバーでサポートされるメモリー・モジュールのタイプについては、「技術仕様」の「メモリー」セクションを参照してください。

メモリー・パフォーマンスの最適化とメモリーの構成については、Lenovo Press Web サイトを参照してください。

メモリー - Lenovo Press

さらに、以下のサイトで入手可能なメモリー・コンフィギュレーターを活用できます。

Lenovo Enterprise Solutions Configurator (メモリー構成)

実装しているシステム構成およびメモリー・モードに基づくサーバーで、メモリー・モジュールの必要な取り付け順序についての具体的な情報は、以下に示されています。

メモリー・モジュールおよびプロセッサーのレイアウト​

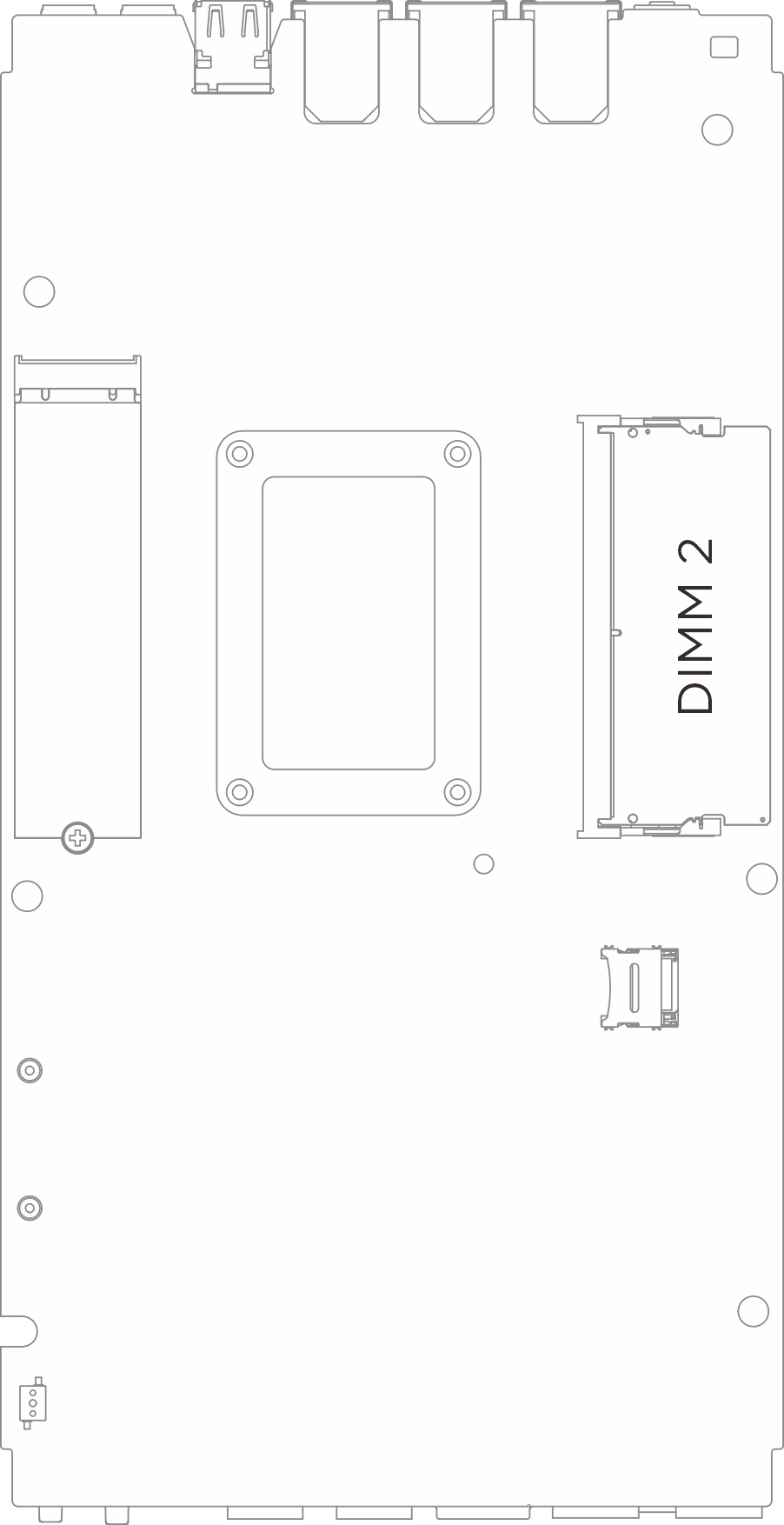

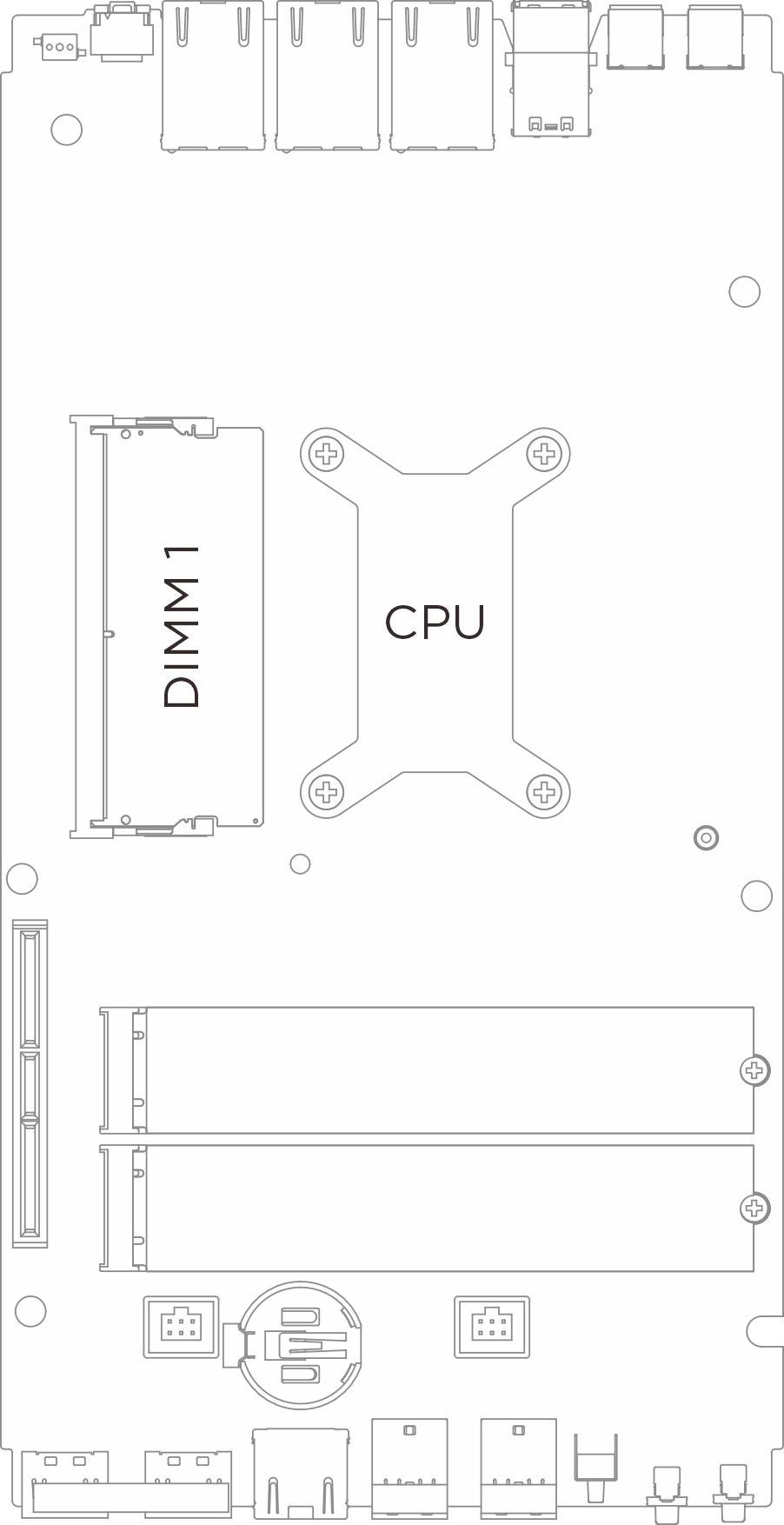

図 1. メモリー・モジュールおよびプロセッサーのレイアウト
上面底面




メモリー・モジュールの取り付けガイドライン​

  • このサーバーは、独立モードのみサポートします。

  • このサーバーは、次のタイプのメモリー・モジュールをサポートします。
    • TruDDR5 (Double-Data-Rate 5) ECC (Error Correcting Code) 6,400 MHz CSODIMM (Clocked Small Outline DIMM)
    • TruDDR5 (Double-Data-Rate 5) 5,600 MHz SODIMM (Small Outline DIMM)

  • プロセッサーに最低 1 個の DIMM が必要です。十分なパフォーマンスを得るために、プロセッサー当たり最低 1 個の DIMM を取り付けてください。

  • DIMM を交換すると、サーバーは DIMM の自動有効化機能を提供するため、Setup Utility を使用して新しい DIMM を手動で有効にする必要はありません。
