サーマル・パッドの取り付けのガイドライン

SE100 で使用されているサーマル・パッドの形状、位置、向き、操作手順を確認するには、このセクションの情報を参照してください。

注
  • サーマル・パッドが以下のいずれかの条件にある場合は、サーマル・パッドを新しいものと交換します。
    • サーマル・パッドが破損しているか外れている。
    • 交換したコンポーネントが異なるブランドまたは異なる形状であり、サーマル・パッドの変形や損傷を引き起こす可能性がある。
  • サーマル・パッドを交換する前に、アルコール・クリーニング・パッドでインターフェース・プレートまたはハードウェア表面を慎重にクリーニングします。
  • サーマル・パッドは、変形しないように慎重に持ってください。ねじ穴や開口部がサーマル・パッドの素材でふさがれていないことを確認します。
  • 有効期限が切れたサーマル・パッドは使用しないでください。サーマル・パッド・パッケージの有効期限を確認します。サーマル・パッドの有効期限が切れている場合は、新しいパッドを入手して適切に交換してください。

サーマル・パッドの識別と位置​

SE100 で使用されているサーマル・パッドについては、以下を参照してください。

  • トップ・カバーのサーマル・パッド・キット

  • 下部カバーのサーマル・パッド・キット

  • システム・ボードのサーマル・パッド・キット

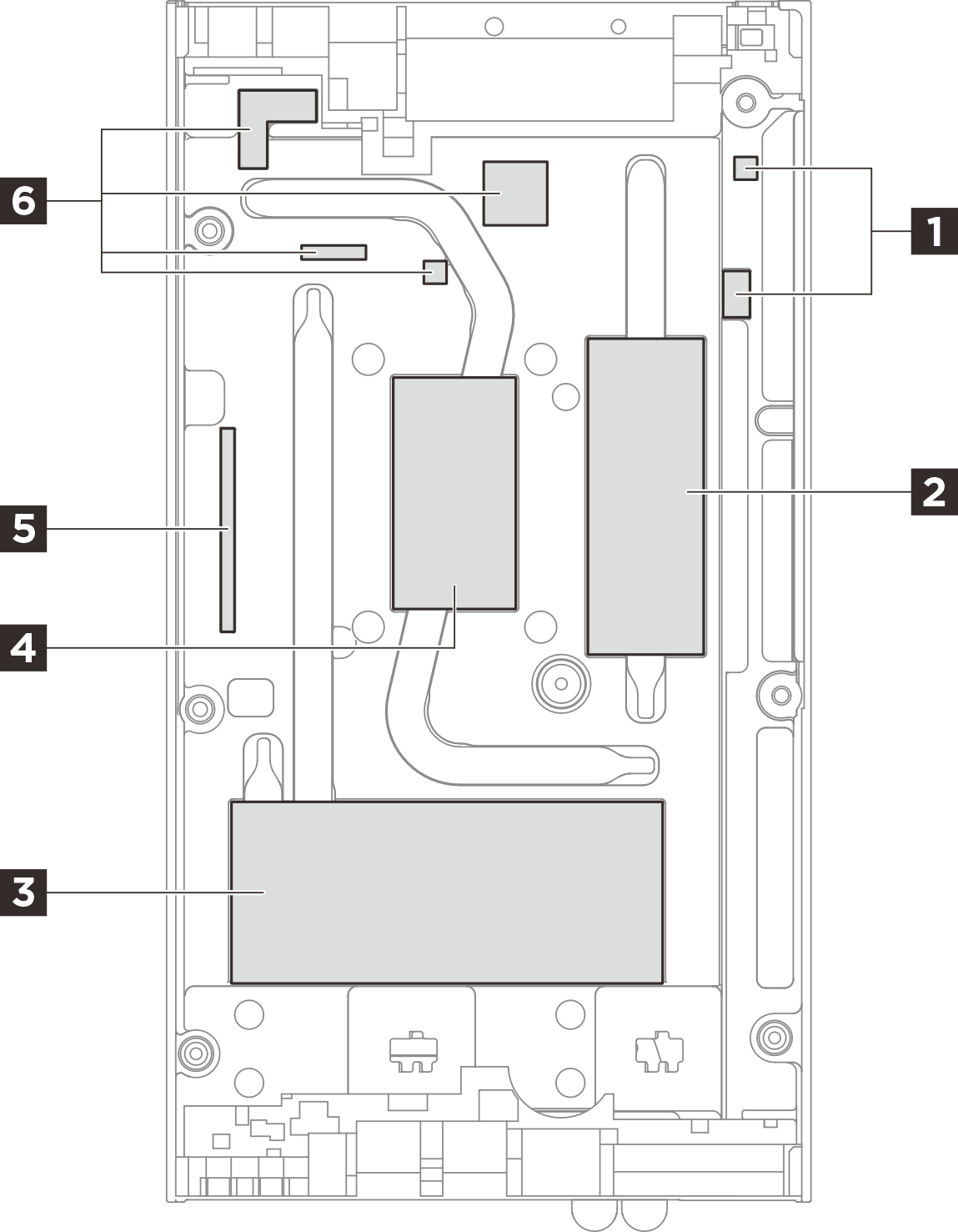

図 1. トップ・カバー — サーマル・パッド・キットの識別と位置

図 2. 下部カバー — サーマル・パッド・キットの識別と位置

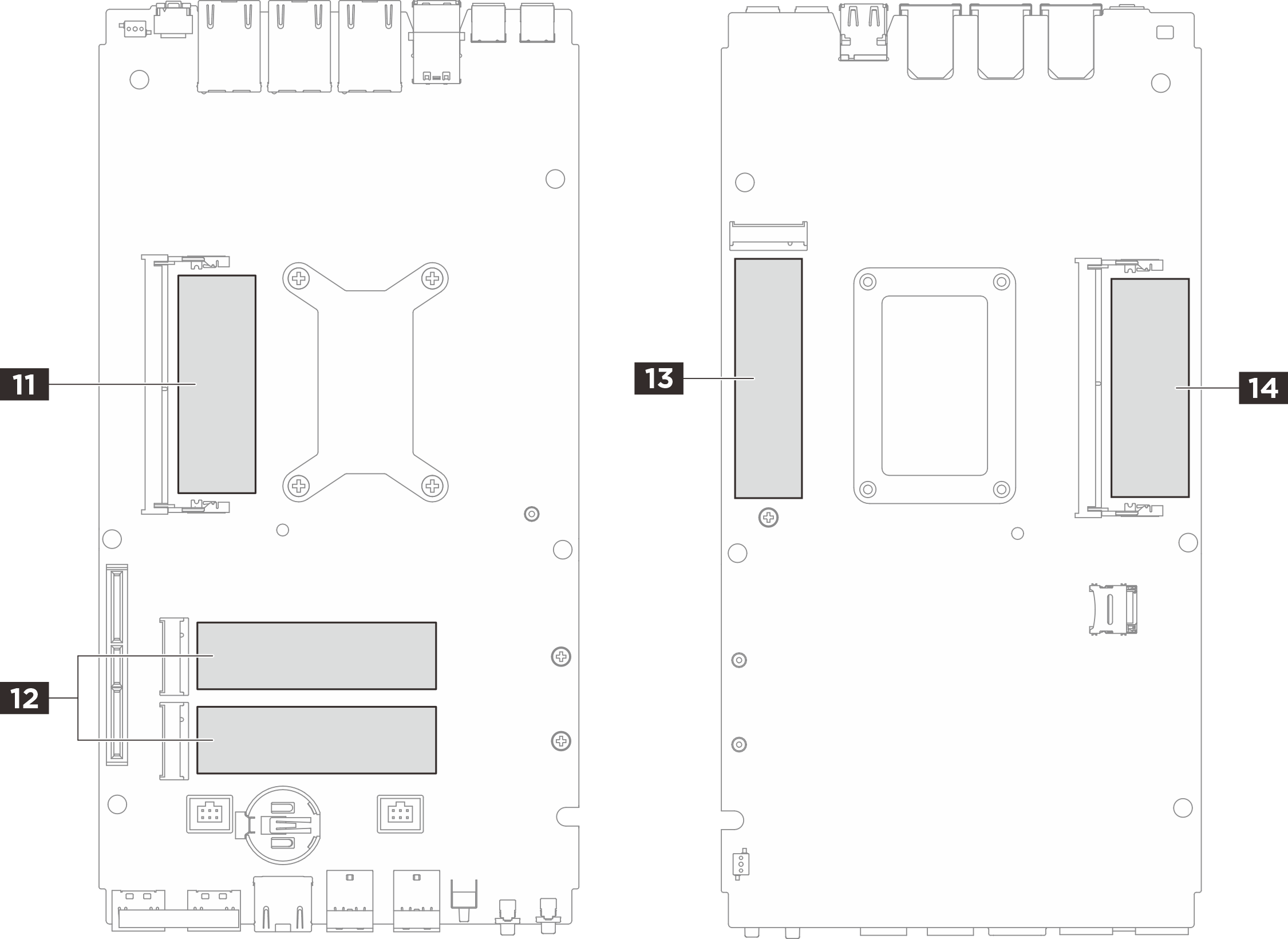

図 3. システム・ボード — サーマル・パッド・キットの識別と位置

表 1. サーマル・パッドの識別と位置
パッドを必要とするコンポーネントの取り付けパッド番号パッドの向きパッドの交換手順

  • トップ・カバー

  • システム・ボード

  • プロセッサー・ヒートシンク

1 5 6ピンク色の側が外向きである。
  1. パッドの灰色の面から透明なプラスチック・フィルムをはがし、その面をトップ・カバーに貼り付けます。
  2. パッドをトップ・カバーに取り付けた後、もう一方のプラスチック・フィルムをパッドからはがします。
2 3ピンク色の面を上向きにして、下側からプラスチックフィルムをはがし、パッドをトップカバーに貼り付けます。
4光沢のある面が外向きである。パッドのプラスチックフィルムをはがし、パッドをトップカバーに取り付けます。

  • 下部カバー

  • システム・ボード

  • プロセッサー・ヒートシンク

7 8 10ピンク色の側が外向きである。ピンク色の面を上向きにして、下側からプラスチックフィルムをはがし、パッドを下部カバーに貼り付けます。
9ピンク色の側が外向きである。
  1. パッドの灰色の面から透明なプラスチック・フィルムをはがし、その面をトップ・カバーに貼り付けます。
  2. パッドをトップ・カバーに取り付けた後、もう一方のプラスチック・フィルムをパッドからはがします。
メモリー・モジュール・スロット 1
  • 2 トップ・カバー側
  • 11 システム・ボード側
ピンク色の側が外向きである。

  • トップ / 下部カバー側:

    • ピンク色の面を上向きにして、下側からプラスチックフィルムをはがし、パッドをトップ/下部カバーに貼り付けます。

  • システム・ボード側:

    1. サーマル・パッドのピンク色の面を上向きにします。プラスチックフィルムを下側から剥がします。サーマル・パッドをシステム・ボード上のマーキングに合わせます。次に、サーマル・パッドをシステム・ボードに貼り付けます。

    2. ESD 除去パッドの背面にある接着剤からライナーを取り外し、ESD 除去パッドの位置をサーマル・パッドに合わせます。次に、ESD 除去パッドをサーマル・パッドに貼り付けます。

メモリー・モジュール・スロット 2
  • 10 下部カバー側
  • 14 システム・ボード側
M.2 ドライブ・スロット 1
  • 8 下部カバー側
  • 13 システム・ボード側
ピンク色の側が外向きである。ピンク色の面を上向きにして、下側からプラスチックフィルムをはがし、パッドをカバー/システム・ボードに貼り付けます。
M.2 ドライブ・スロット 2 および 3
  • 3 トップ・カバー側
  • 12 システム・ボード側
