Conseils d’installation des tampons thermiques
Suivez les informations de la présente section pour identifier la forme, l’emplacement, l’orientation et la procédure d’installation des tampons thermiques.
- Si un tampon thermique présente l’une des conditions suivantes, remplacez-le par un nouveau.
- Le tampon thermique est endommagé ou détaché de la surface.
- Le nouveau composant qui doit être installé est d’une marque ou d’un format différent de la pièce remplacée ; le nouveau composant peut entraîner une déformation ou un endommagement des tampons thermiques.
- Avant de remplacer le tampon thermique, nettoyez délicatement la plaque d’interface et la surface du matériel à l’aide d’un chiffon doux imbibé d’alcool.
- Tenez le tampon thermique avec précaution afin de ne pas le déformer. Assurez-vous qu’aucun trou de vis ou orifice n’est obstrué par le tampon thermique.
- N’utilisez pas de tampons thermiques ayant dépassé la date limite d’utilisation. Vérifiez la date limite d’utilisation (1 an après la date de fabrication) sur l’emballage du tampon thermique. Si les tampons thermiques ont dépassé la date limite d’utilisation, commandez de nouveaux tampons thermiques en vue d’un remplacement approprié.
- Identification et emplacement des tampons thermiques :
- Procédure d’installation des tampons thermiques
Identification et emplacement des tampons thermiques

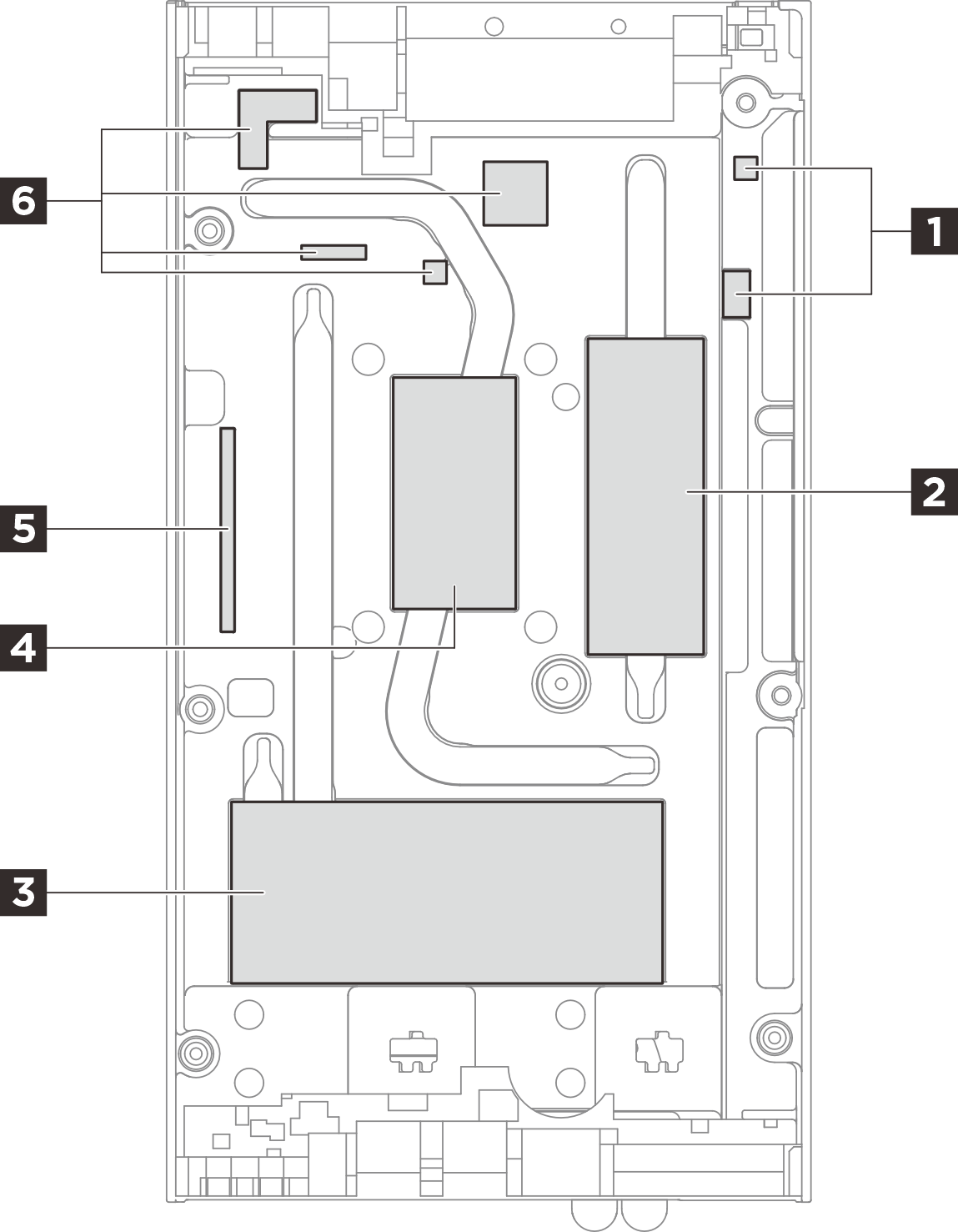

Tampons thermiques sur le carter supérieur (dont le kit de tampons thermiques du carter supérieur et le tampon thermique de l’UC)
 | ||
| Indice du tampon | Composant remplaçable en contact avec le tampon thermique | Orientation du tampon |
| 1 | N/A | Côté rose face à l’extérieur |
| 2 | Module de mémoire dans l’emplacement DIMM 1 | Côté rose face à l’extérieur |
| 3 | Unités M.2 dans l’emplacement 2 et l’emplacement 3 | Côté rose face à l’extérieur |
| 4 | UC Remarque Le tampon thermique de l’UC est une pièce indépendante, non incluse dans le kit de tampons thermiques du carter supérieur. | Côté brillant tourné vers l’extérieur |
| 5 | N/A | Côté rose face à l’extérieur |
| 6 | N/A | Côté rose face à l’extérieur |

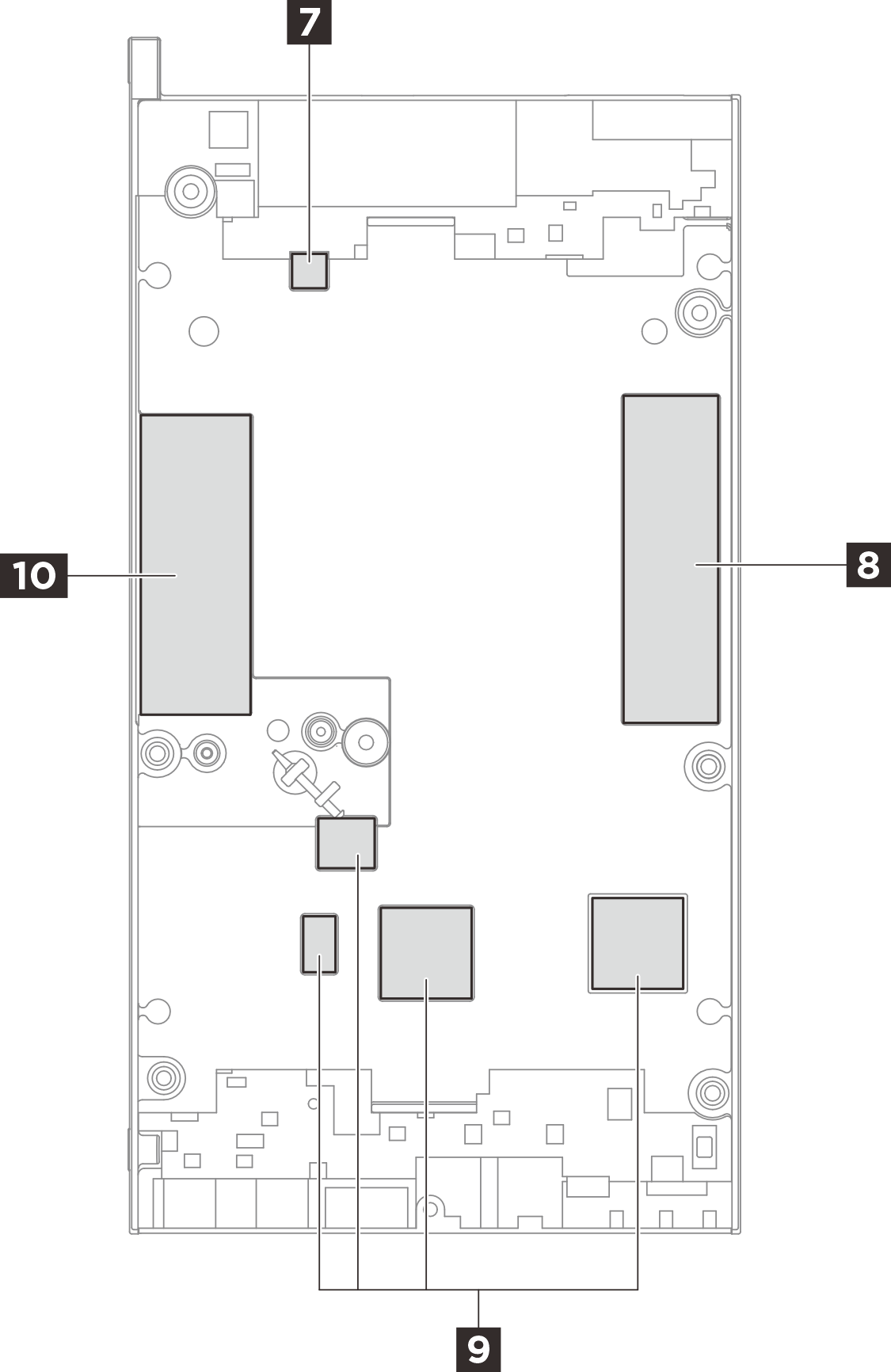

Kit de tampons thermiques du carter inférieur
 | ||
| Indice du tampon | Composant remplaçable en contact avec le tampon thermique | Orientation du tampon |
| 7 | N/A | Côté rose face à l’extérieur |
| 8 | Unité M.2 dans l’emplacement 1 | Côté rose face à l’extérieur |
| 9 | N/A | Côté rose face à l’extérieur |
| 10 | Module de mémoire dans l’emplacement DIMM 2 | Côté rose face à l’extérieur |

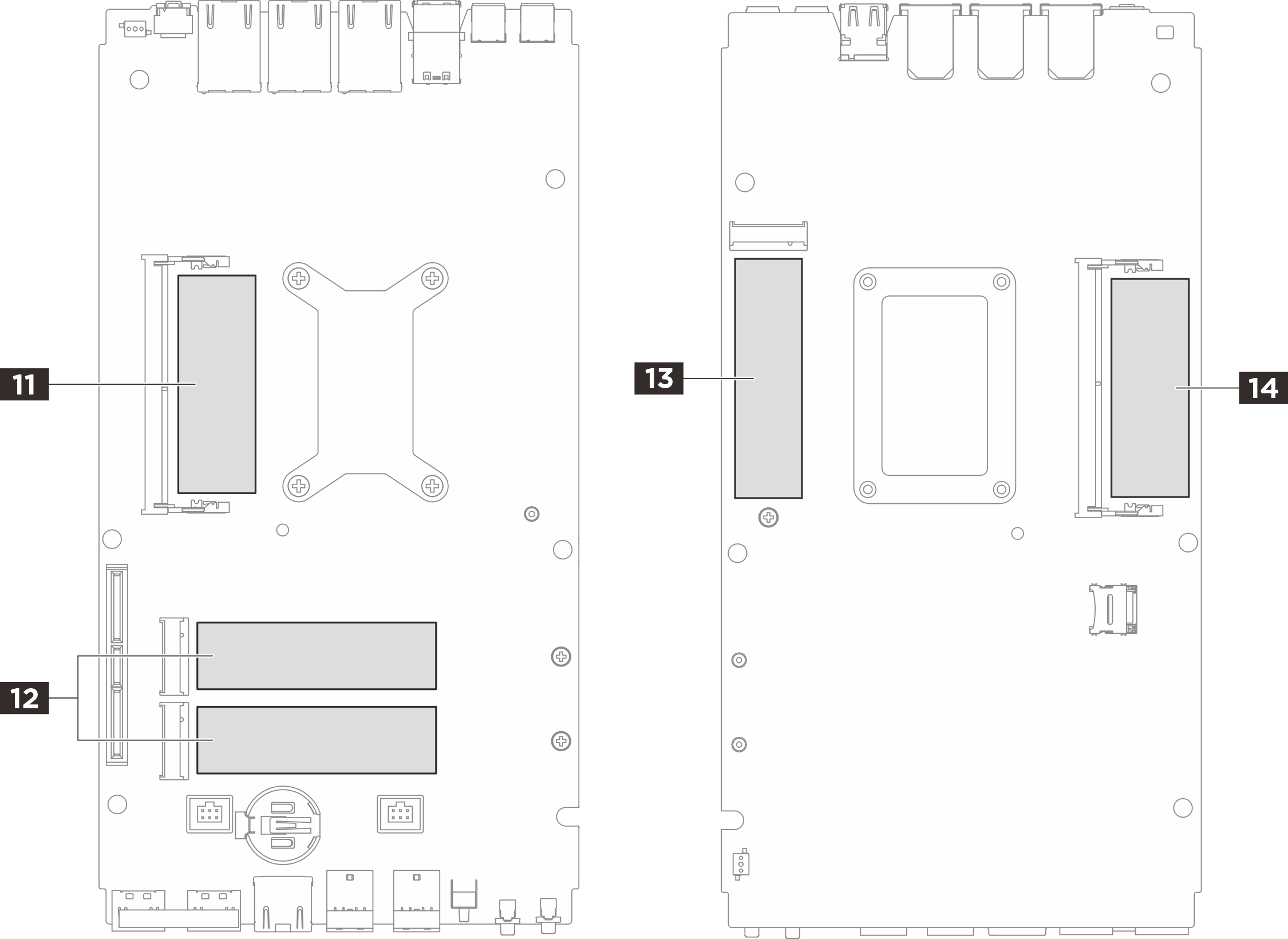

Kit de tampons thermiques de la carte mère
 | ||
| Indice du tampon | Composant remplaçable en contact avec le tampon thermique | Orientation du tampon |
| 11 | Module de mémoire dans l’emplacement DIMM 1 | Côté rose face à l’extérieur |
| 12 | Unités M.2 dans l’emplacement 2 et l’emplacement 3 | Côté rose face à l’extérieur |
| 13 | Unité M.2 dans l’emplacement 1 | Côté rose face à l’extérieur |
| 14 | Module de mémoire dans l’emplacement DIMM 2 | Côté rose face à l’extérieur |
Procédure d’installation des tampons thermiques
Procédure d’installation des tampons thermiques
11 14 Tampon thermique du module de mémoire sur la carte mère :
Retirez le film plastique transparent situé du le côté gris du tampon. Ensuite, fixez le tampon thermique à la surface.
Retirez le film à l’arrière du tampon antistatique, puis alignez le tampon antistatique sur le tampon thermique. Ensuite, fixez le tampon antistatique sur le tampon thermique.
4 Tampon thermique de l’UC :
Retirez le film plastique transparent du tampon, puis fixez le tampon thermique au carter supérieur.
Retirez l’autre film plastique du tampon.
Tampons thermiques, à l’exception de 4 11 14 :
Retirez le film plastique transparent situé du le côté gris du tampon. Ensuite, fixez le tampon thermique à la surface.
Retirez l’autre film plastique du tampon.
