คู่มือการติดตั้งแผ่นระบายความร้อน

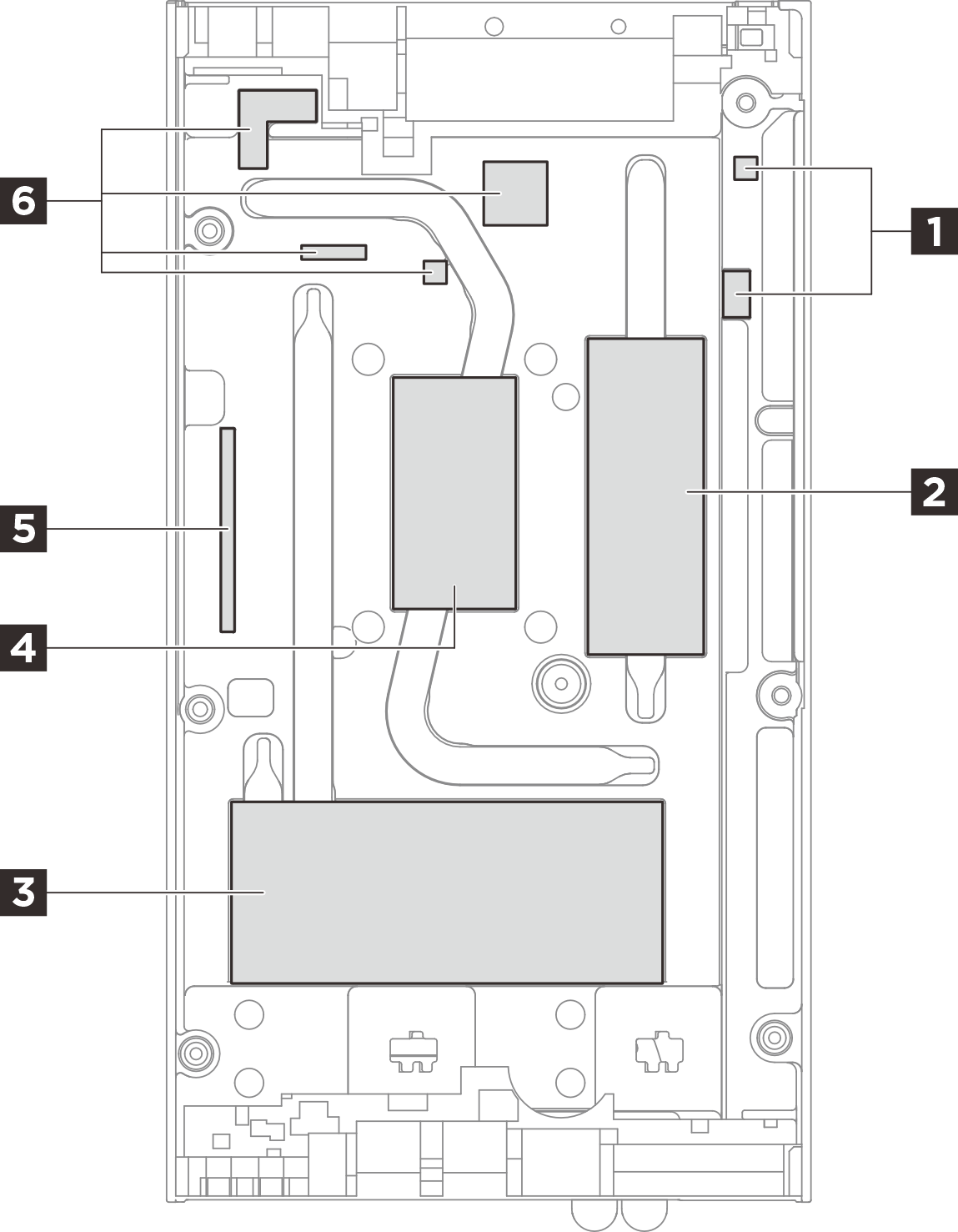

แผ่นระบายความร้อนบนฝาครอบด้านบน (รวมถึงชุดแผ่นระบายความร้อนฝาครอบด้านบนและแผ่นระบายความร้อน CPU)​

ดัชนีแผ่นระบายความร้อน	ส่วนประกอบที่ถอดเปลี่ยนได้ซึ่งสัมผัสแผ่นระบายความร้อน	การวางแนวแผ่น
1	ไม่ระบุ	หันด้านสีชมพูออกด้านนอก
2	โมดูลหน่วยความจำในช่องเสียบ DIMM 1	หันด้านสีชมพูออกด้านนอก
3	M.2 ไดรฟ์ในช่องเสียบ 2 และช่องเสียบ 3	หันด้านสีชมพูออกด้านนอก
4	CPU หมายเหตุ แผ่นระบายความร้อน CPU เป็นชิ้นส่วนที่เป็นอิสระไม่รวมอยู่ในชุดแผ่นระบายความร้อนฝาครอบด้านบน	หันด้านมันวาวออกด้านนอก
5	ไม่ระบุ	หันด้านสีชมพูออกด้านนอก
6	ไม่ระบุ	หันด้านสีชมพูออกด้านนอก

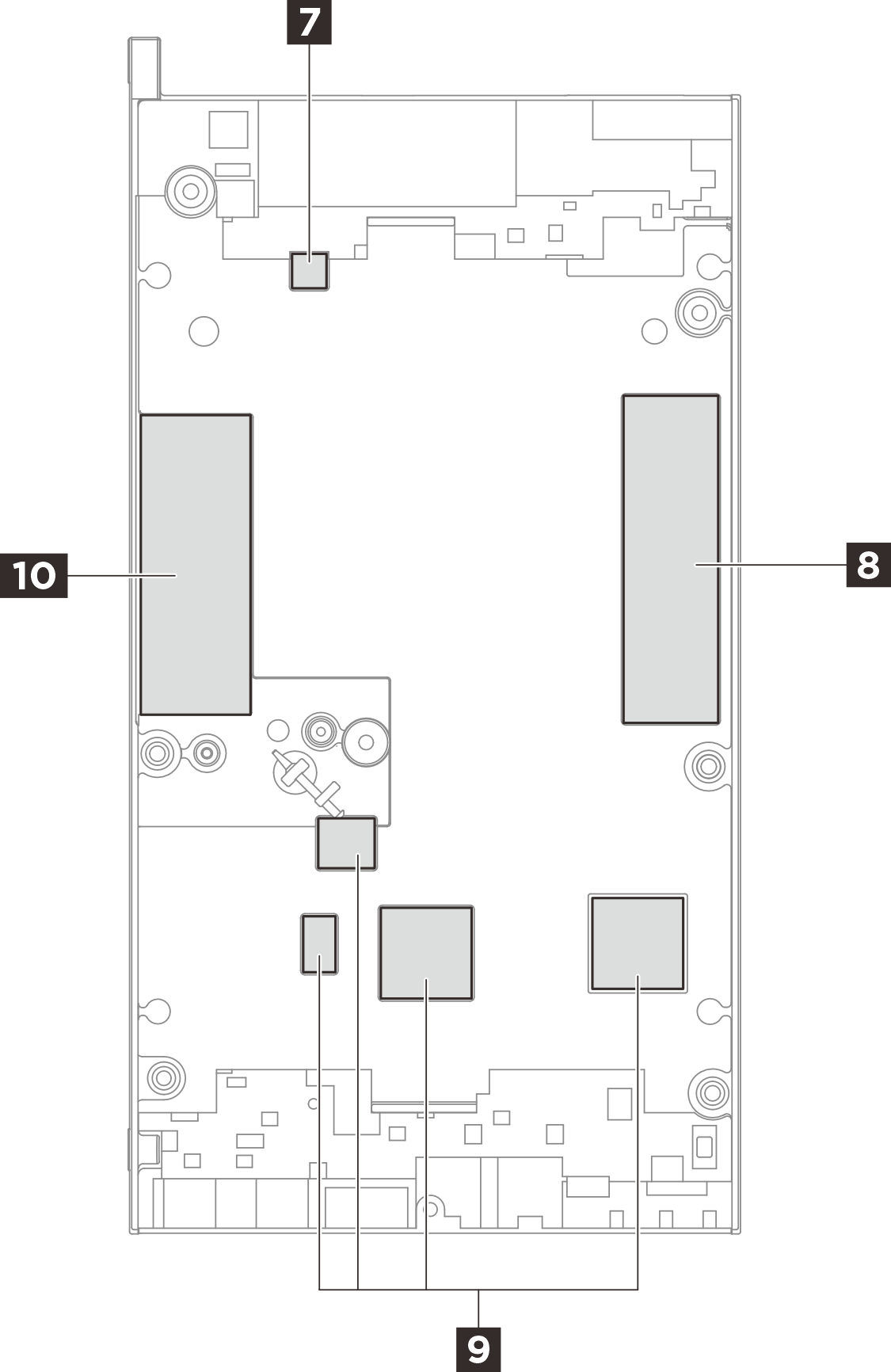

ชุดแผ่นระบายความร้อนฝาครอบด้านล่าง​

ดัชนีแผ่นระบายความร้อน	ส่วนประกอบที่ถอดเปลี่ยนได้ซึ่งสัมผัสแผ่นระบายความร้อน	การวางแนวแผ่น
7	ไม่ระบุ	หันด้านสีชมพูออกด้านนอก
8	M.2 ไดรฟ์ในช่องเสียบ 1	หันด้านสีชมพูออกด้านนอก
9	ไม่ระบุ	หันด้านสีชมพูออกด้านนอก
10	โมดูลหน่วยความจำในช่องเสียบ DIMM 2	หันด้านสีชมพูออกด้านนอก

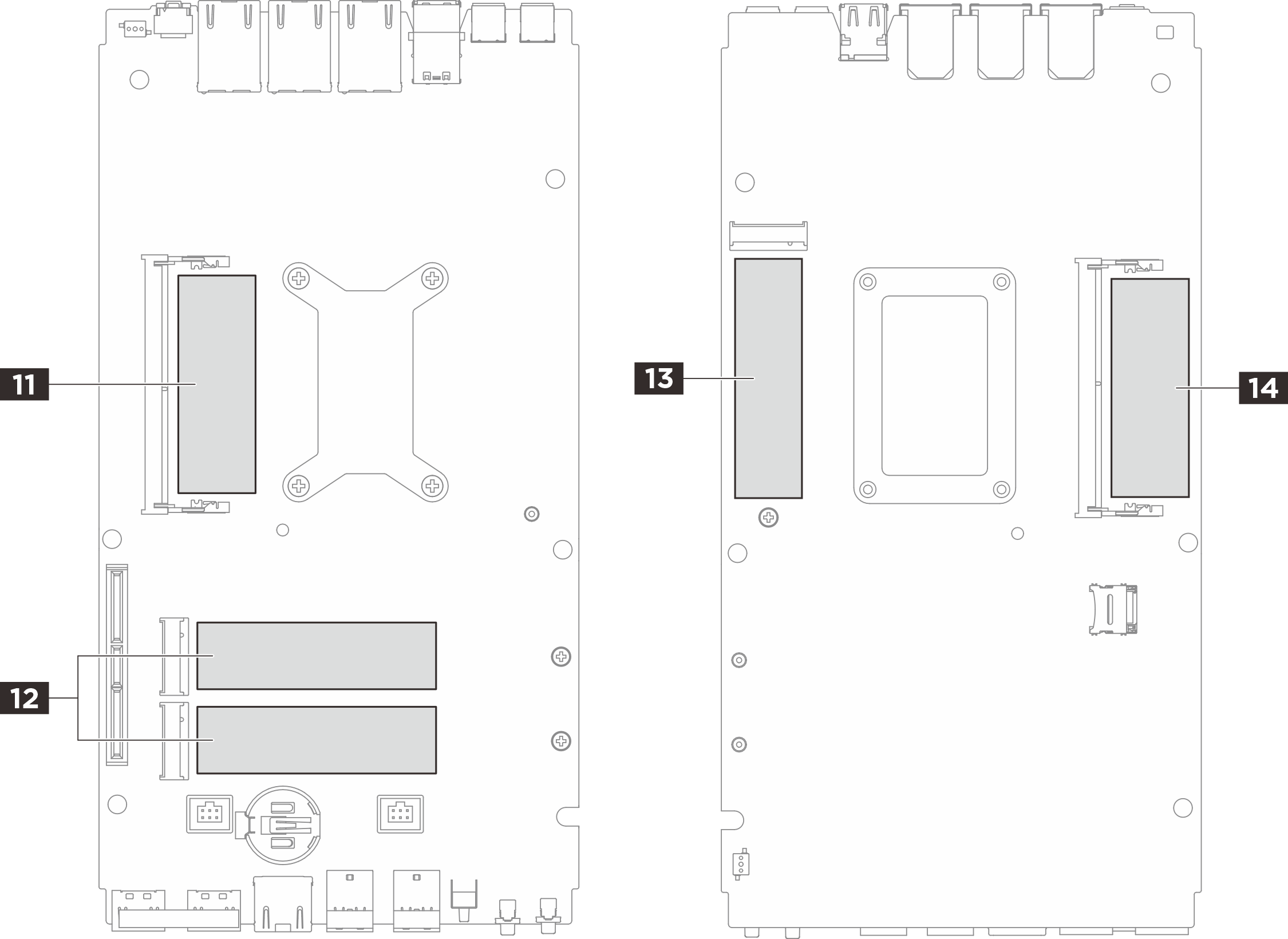

ชุดแผ่นระบายความร้อนของแผงระบบ​

ดัชนีแผ่นระบายความร้อน	ส่วนประกอบที่ถอดเปลี่ยนได้ซึ่งสัมผัสแผ่นระบายความร้อน	การวางแนวแผ่น
11	โมดูลหน่วยความจำในช่องเสียบ DIMM 1	หันด้านสีชมพูออกด้านนอก
12	M.2 ไดรฟ์ในช่องเสียบ 2 และช่องเสียบ 3	หันด้านสีชมพูออกด้านนอก
13	M.2 ไดรฟ์ในช่องเสียบ 1	หันด้านสีชมพูออกด้านนอก
14	โมดูลหน่วยความจำในช่องเสียบ DIMM 2	หันด้านสีชมพูออกด้านนอก

ขั้นตอนการติดตั้งแผ่นระบายความร้อน​

• 11 14 แผ่นระบายความร้อนโมดูลหน่วยความจำบนแผงระบบ:

  1. ลอกฟิล์มพลาสติกใสที่ด้านสีเทาของแผ่นออก แล้วติดแผ่นระบายความร้อนเข้ากับพื้นผิว

  2. ถอดไลเนอร์ออกจากแผ่นดูดซับ ESD และจัดแผ่นดูดซับ ESD ให้ตรงกับแผ่นระบายความร้อน จากนั้นติดแผ่นดูดซับ ESD เข้ากับแผ่นระบายความร้อน

• 4 แผ่นระบายความร้อน CPU:

  1. ลอกฟิล์มพลาสติกใสออกจากแผ่น แล้วติดแผ่นระบายความร้อนเข้ากับฝาครอบด้านบน

  2. ลอกฟิล์มพลาสติกอีกอันออกจากแผ่น

• แผ่นระบายความร้อนยกเว้น 4 11 14:

  1. ลอกฟิล์มพลาสติกใสที่ด้านสีเทาของแผ่นออก แล้วติดแผ่นระบายความร้อนเข้ากับพื้นผิว

  2. ลอกฟิล์มพลาสติกอีกอันออกจากแผ่น
