导热垫安装准则

按照本节中的信息了解 SE100 中使用的导热垫的形状、位置、方向和说明。

注
  • 如果导热垫处于以下任一状态，请更换新的导热垫。
    • 导热垫损坏或脱落。
    • 更换组件时，如果选用其他品牌或其他外形规格的组件，可能会导致导热垫变形或损坏。
  • 在更换导热垫之前，请使用酒精清洁垫轻轻地清洁接口板或硬件表面。
  • 小心地握住导热垫，以免变形。确保导热垫材料没有遮挡螺钉孔或开口。
  • 请勿使用过期的导热垫。检查导热垫包装上的过期日期。如果导热垫过期，请更换新的导热垫以确保正常使用。

导热垫的标识和位置​

有关 SE100 中使用的导热垫，请参阅以下内容：

  • 顶盖导热垫套件

  • 底盖导热垫套件

  • 主板导热垫套件

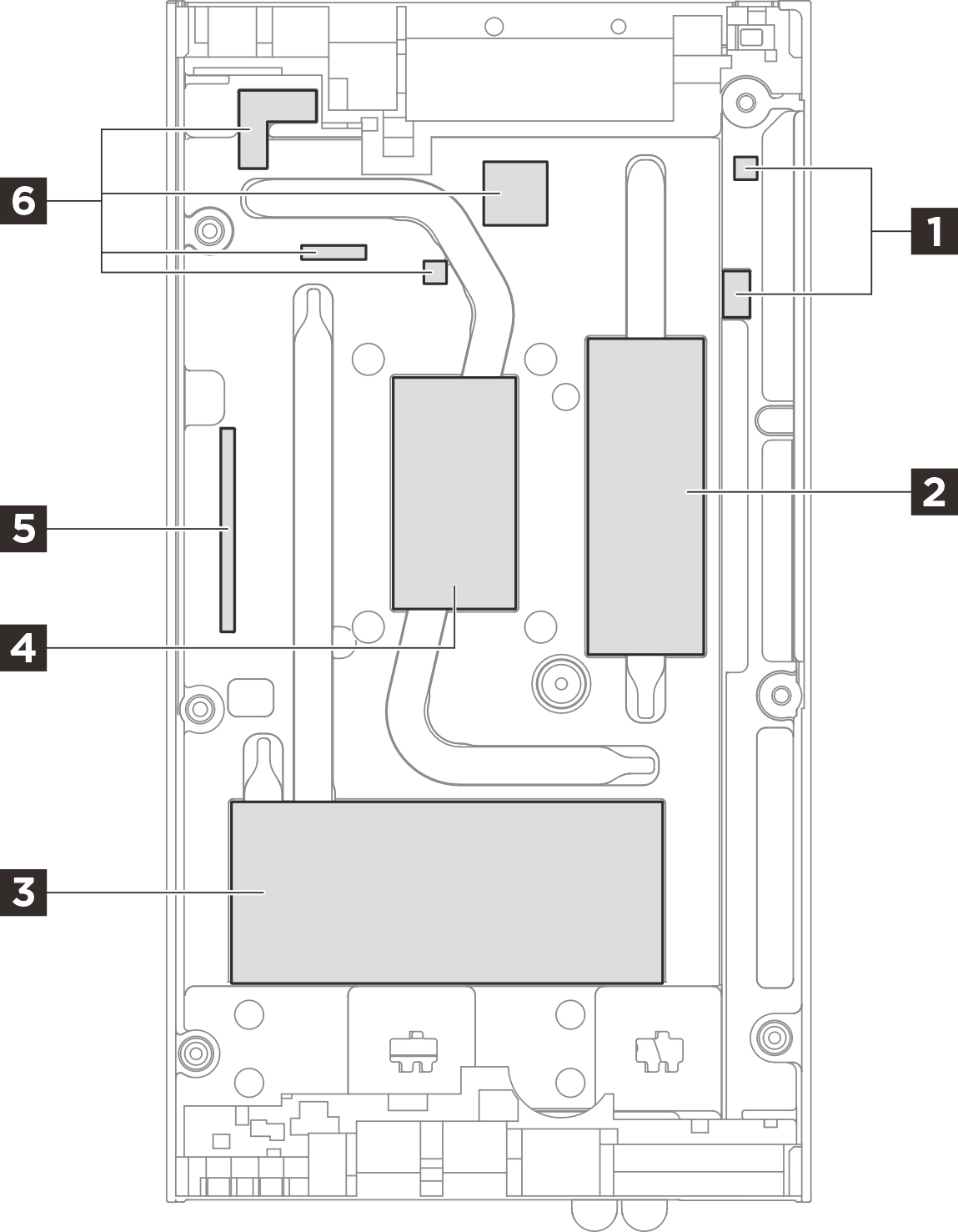

图 1. 顶盖 — 导热垫套件的标识和位置

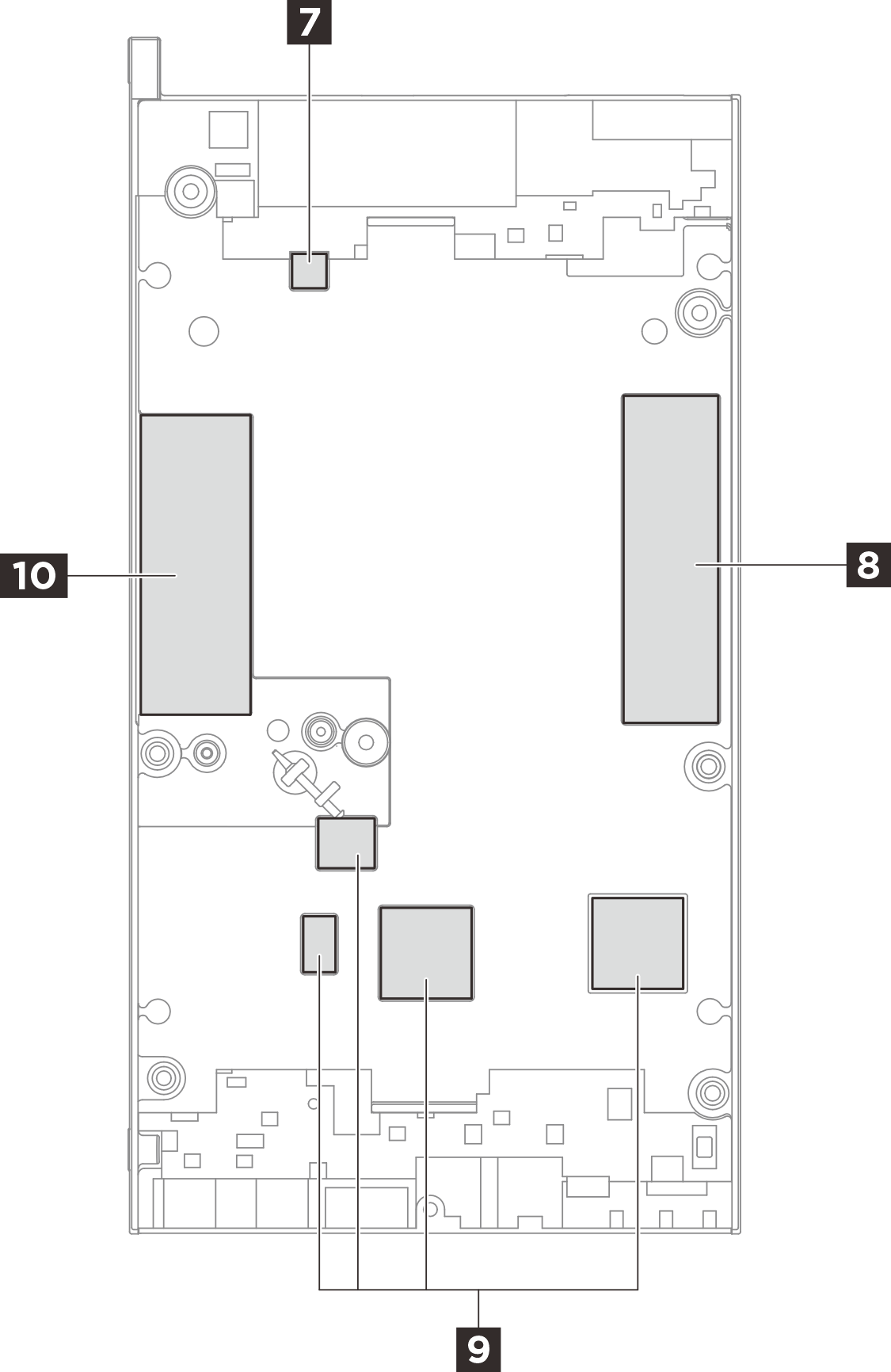

图 2. 底盖 — 导热垫套件的标识和位置

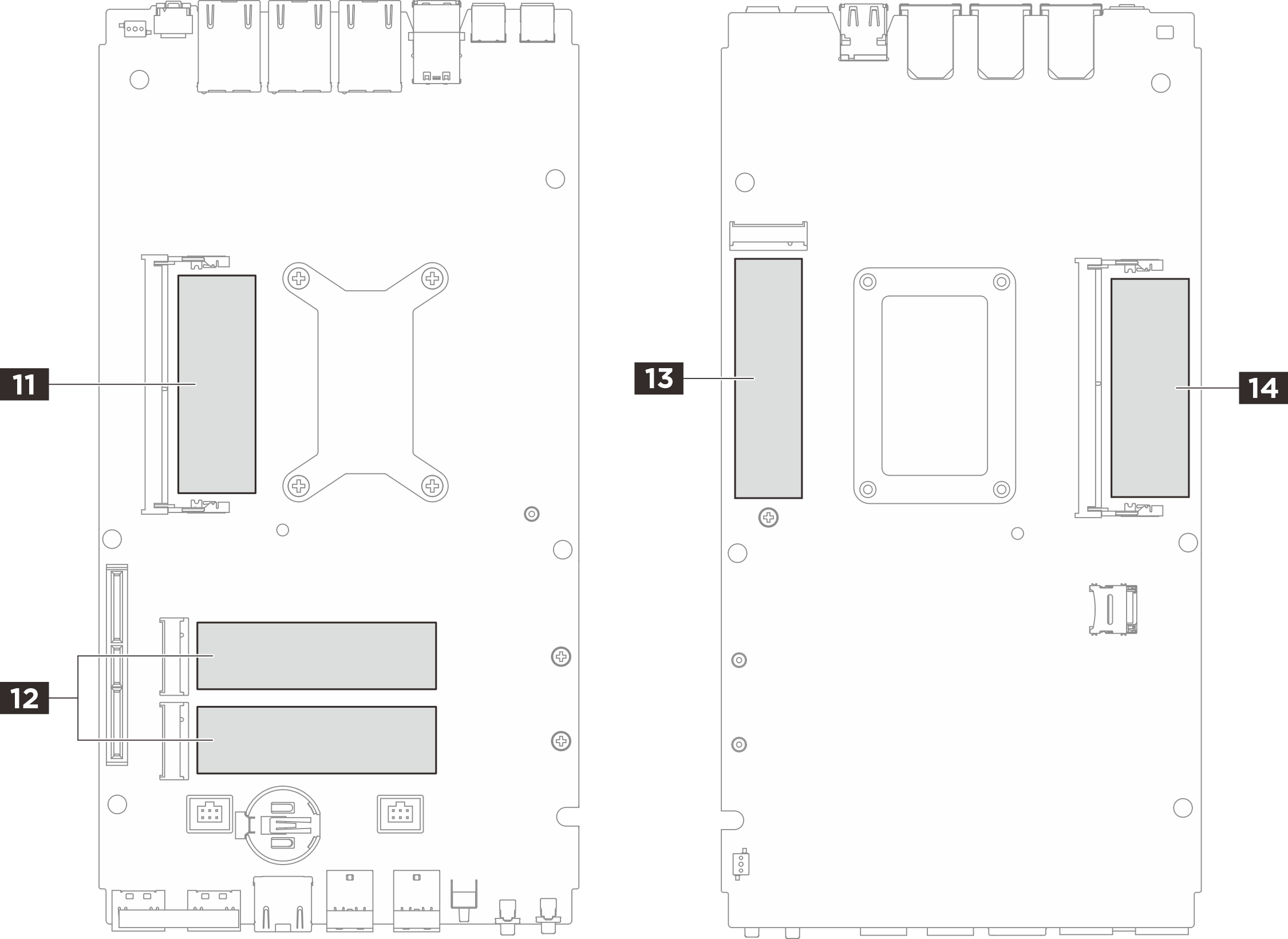

图 3. 主板 — 导热垫套件的标识和位置

表 1. 导热垫的标识和位置
需要导热垫的组件安装垫片编号垫片方向垫片更换过程

  • 顶盖

  • 主板

  • 处理器散热器

1 5 6粉色面朝外。
  1. 揭下垫片灰色面上的透明塑料薄膜，将此面粘贴至顶盖。
  2. 将垫片粘贴到顶盖后，揭去垫片另一面的塑料薄膜。
2 3保持粉色面朝上，从背面撕下塑料薄膜；然后将垫片粘贴到顶盖上。
4光滑面朝外。撕下垫片的塑料薄膜，然后将垫片粘贴到顶盖上。

  • 底盖

  • 主板

  • 处理器散热器

7 8 10粉色面朝外。保持粉色面朝上，从背面撕下塑料薄膜；然后将垫片粘贴到底盖上。
9粉色面朝外。
  1. 揭下垫片灰色面上的透明塑料薄膜，将此面粘贴至顶盖。
  2. 将垫片粘贴到顶盖后，揭去垫片另一面的塑料薄膜。
内存条插槽 1
  • 2 顶盖侧
  • 11 主板侧
粉色面朝外。

  • 顶盖/底盖侧：

    • 保持粉色面朝上，从背面撕下塑料薄膜；然后将垫片粘贴到顶盖/底盖上。

  • 主板侧：

    1. 将导热垫的粉色面朝上放置。揭下底面的塑料薄膜；将导热垫与主板上的标记位置对齐；然后，将导热垫粘贴到主板上。

    2. 揭下 ESD 吸收垫背面粘合面上的衬纸，将 ESD 吸收垫与导热垫对齐，然后将 ESD 吸收垫粘贴到导热垫上。

内存条插槽 2
  • 10 底盖侧
  • 14 主板侧
M.2 硬盘插槽 1
  • 8 底盖侧
  • 13 主板侧
粉色面朝外。保持粉色面朝上，从背面撕下塑料薄膜；然后将垫片粘贴到外盖/主板上。
M.2 硬盘插槽 2 和 3
  • 3 顶盖侧
  • 12 主板侧
