散熱墊安裝準則

請依照本節中的資訊識別 SE100 中所使用的散熱墊的形狀、位置、方向和說明。

註
  • 如果散熱墊有以下任何一種情況，請將其更換為新的散熱墊。
    • 散熱墊已損壞或脫落。
    • 當更換的元件為不同品牌或不同尺寸外型時，可能會導致散熱墊變形或損壞。
  • 在更換散熱墊之前，請使用酒精清潔布輕輕清潔介面板或硬體表面。
  • 小心握住散熱墊，以免變形。確保沒有任何螺絲孔或開口被散熱墊材料堵塞。
  • 請勿使用過期的散熱墊。檢查散熱墊包裝上的到期日。如果散熱墊已過期，請購買新品以正確更換。

散熱墊識別和位置​

有關 SE100 中所使用的散熱墊，請參閱以下內容：

  • 上蓋散熱墊套件

  • 底蓋散熱墊套件

  • 主機板散熱墊套件

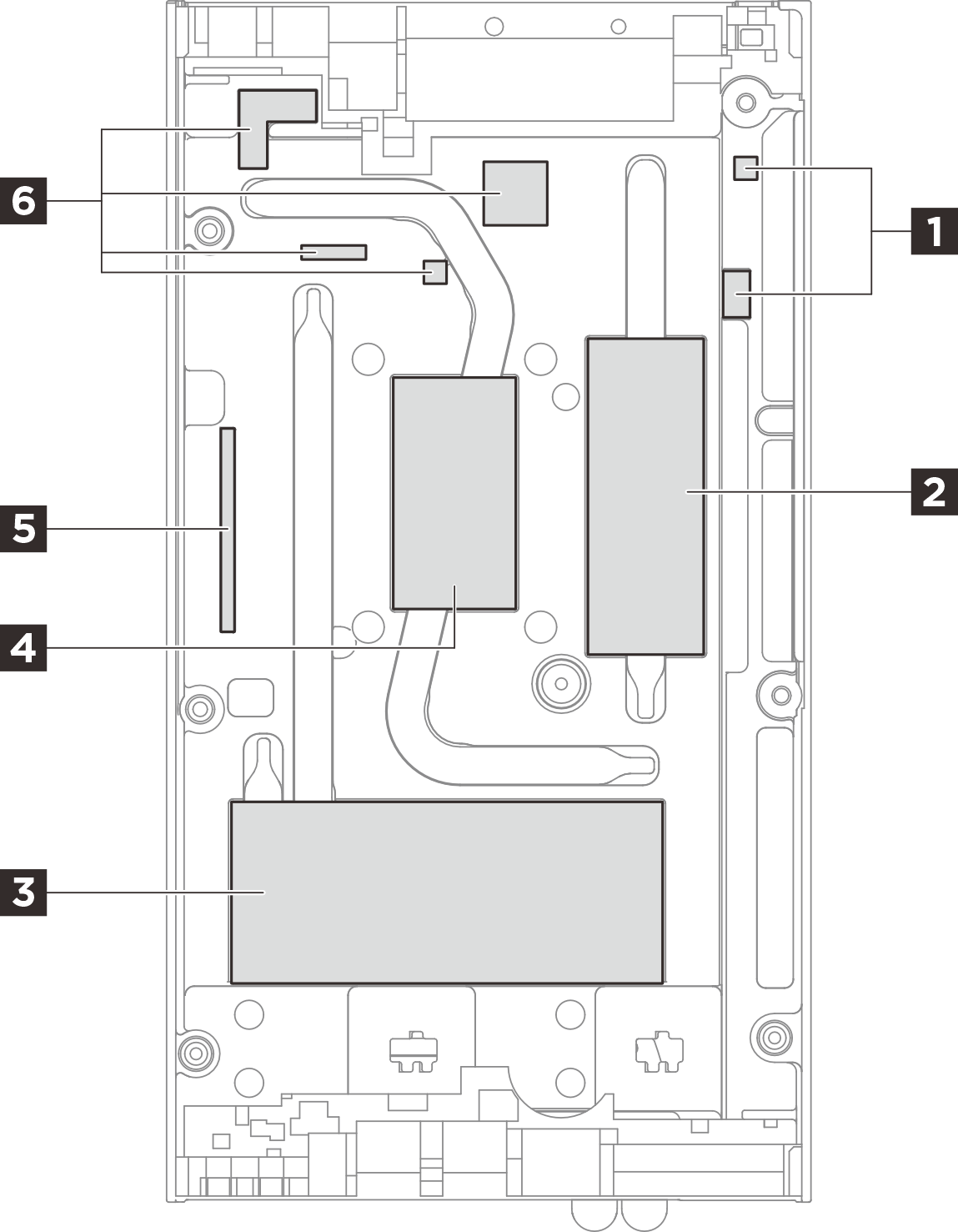

圖 1. 上蓋 — 散熱墊套件的識別和位置

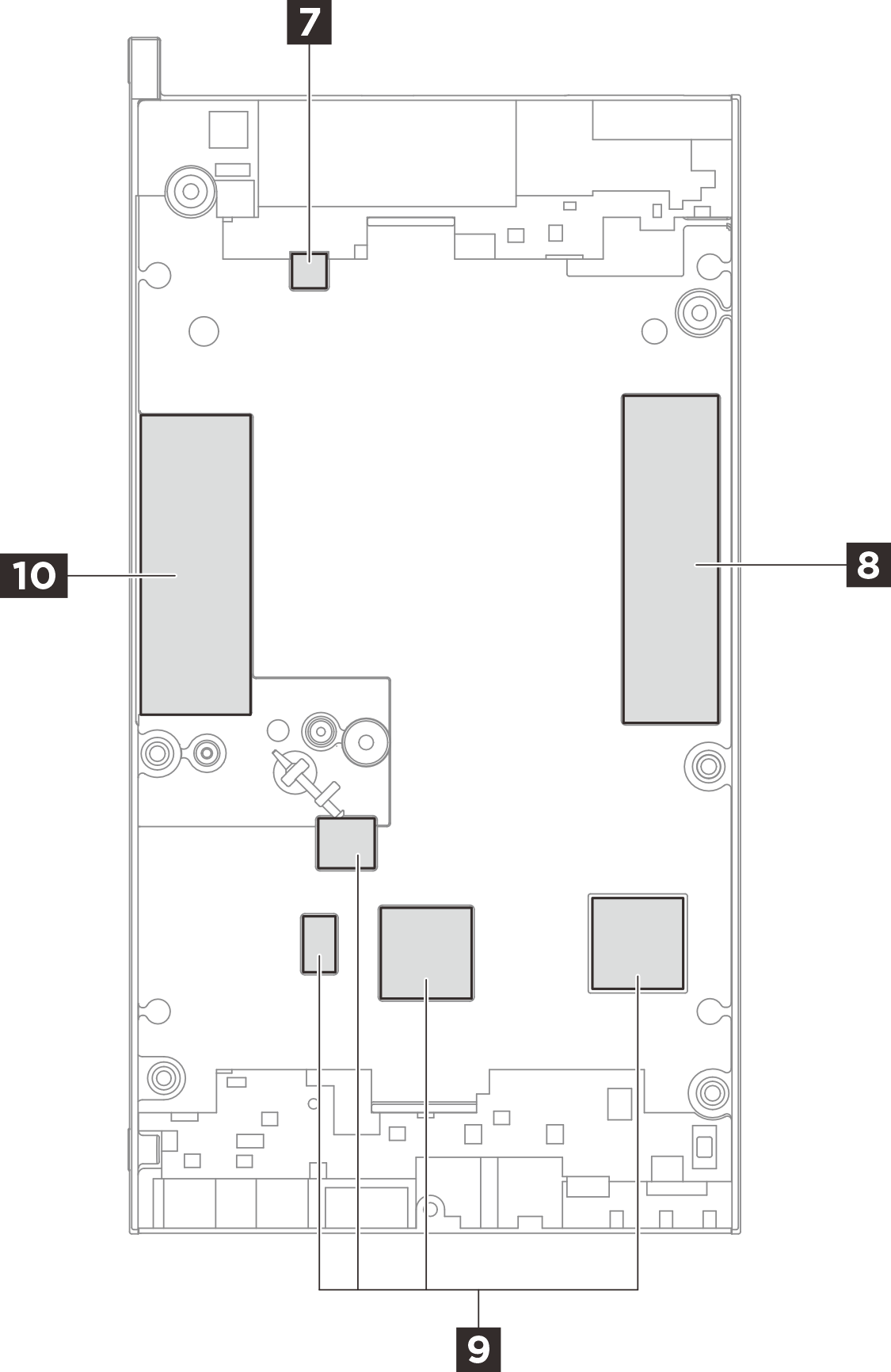

圖 2. 底蓋 — 散熱墊套件的識別和位置

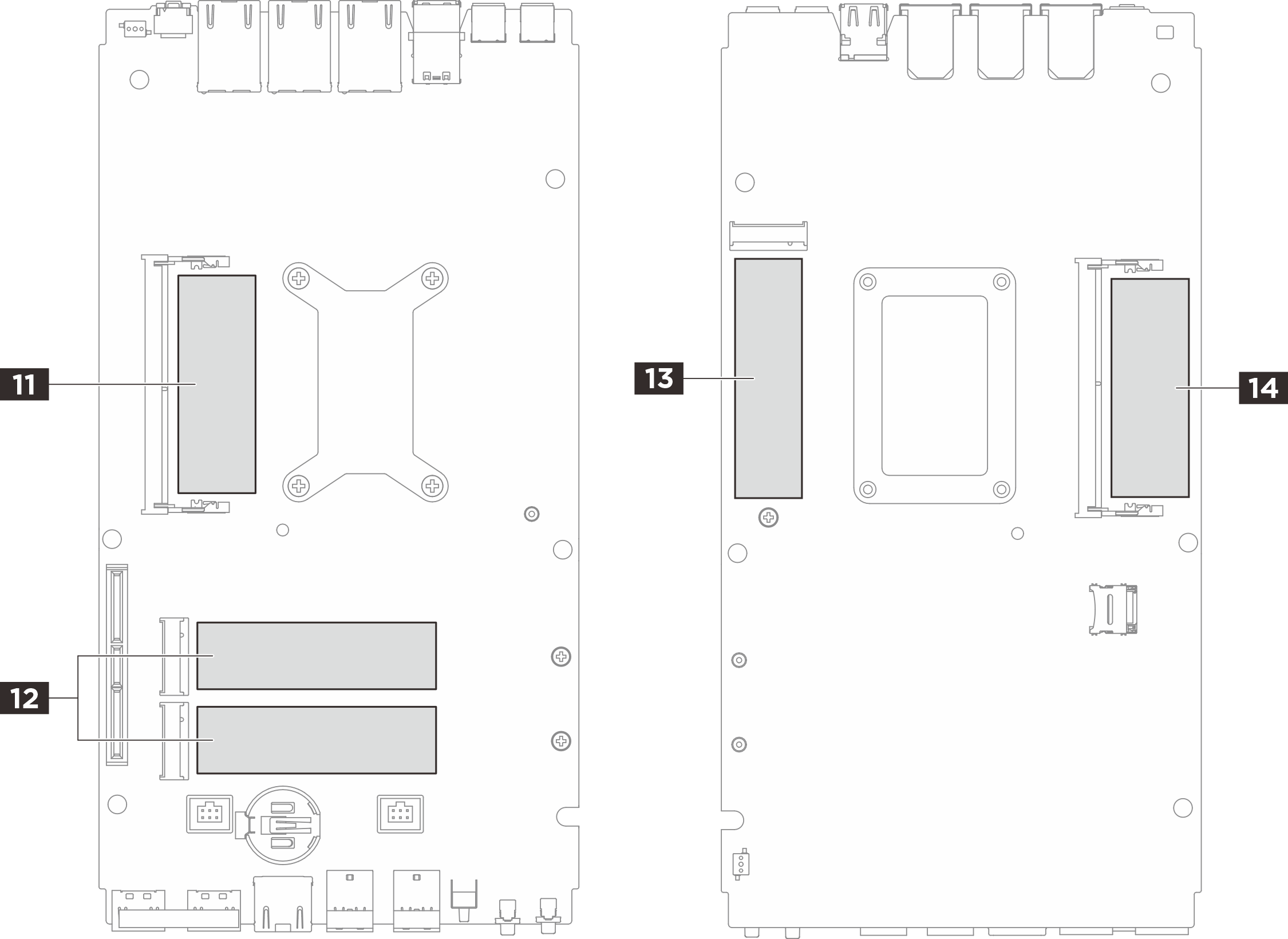

圖 3. 主機板 — 散熱墊套件的識別和位置

表 1. 散熱墊識別和位置
需要散熱墊的元件安裝散熱墊編號散熱墊方向散熱墊更換程序

  • 上蓋

  • 主機板

  • 處理器散熱槽

1 5 6粉紅色的一面朝外。
  1. 撕下散熱墊灰色側的透明塑膠薄膜，並將這一面貼附在上蓋上。
  2. 將散熱墊貼附到上蓋後，移除散熱墊上的其他塑膠薄膜。
2 3保持粉紅色面朝上，從底面撕下塑膠薄膜，然後將散熱墊貼附到上蓋上。
4亮面朝外。撕下散熱墊的塑膠薄膜，然後將散熱墊貼附到上蓋上。

  • 底蓋

  • 主機板

  • 處理器散熱槽

7 8 10粉紅色的一面朝外。保持粉紅色面朝上，從底面撕下塑膠薄膜，，然後將散熱墊貼附到底蓋上。
9粉紅色的一面朝外。
  1. 撕下散熱墊灰色側的透明塑膠薄膜，並將這一面貼附在上蓋上。
  2. 將散熱墊貼附到上蓋後，移除散熱墊上的其他塑膠薄膜。
記憶體模組插槽 1
  • 2 上蓋側
  • 11 主機板側
粉紅色的一面朝外。

  • 上蓋/底蓋側：

    • 保持粉紅色面朝上，從底面撕下塑膠薄膜，，然後將散熱墊貼附到上蓋/底蓋。

  • 主機板側：

    1. 保持散熱墊的粉紅色面朝上。從底面撕下塑膠薄膜；將散熱墊對齊主機板上的標記，然後將散熱墊貼附到主機板上。

    2. 從 ESD 吸收墊背面的粘合劑上移除襯墊，將 ESD 吸收墊對齊散熱墊；然後將 ESD 吸收墊貼在散熱墊上。

記憶體模組插槽 2
  • 10 底蓋側
  • 14 主機板側
M.2 硬碟插槽 1
  • 8 底蓋側
  • 13 主機板側
粉紅色的一面朝外。保持粉紅色面朝上，從底面撕下塑膠薄膜，，然後將散熱墊貼附到上蓋/主機板上。
M.2 硬碟插槽 2 和 3
  • 3 上蓋側
  • 12 主機板側
