Инструкции по установке термолистов

В этом разделе приведены сведения о форме, расположении и ориентации термолистов, используемых в SE100, а также указания на них.

Прим.
  • Замените термолист на новый, если он находится в любом из следующих состояний.
    • Термолист поврежден или отсоединен.
    • Если заменяемый компонент имеет другую марку или другой форм-фактор и может привести к деформации или повреждению термолиста.
  • Перед заменой термолиста аккуратно очистите интерфейсную плату или поверхность оборудования спиртовой салфеткой.
  • Держите термолист аккуратно, чтобы избежать деформации. Убедитесь, что ни одно резьбовое или обычное отверстие не заблокировано материалом термолистов.
  • Не используйте термолист с истекшим сроком годности. Проверьте срок годности на упаковке термолиста. Если срок годности термолиста истек, приобретите новый термолист для правильной замены.

Идентификация и определение местоположения термолистов​

Термолисты, используемые в SE100, см. ниже:

  • Комплекты термолистов верхнего кожуха

  • Комплекты термолистов нижнего кожуха

  • Комплекты термолистов материнской платы

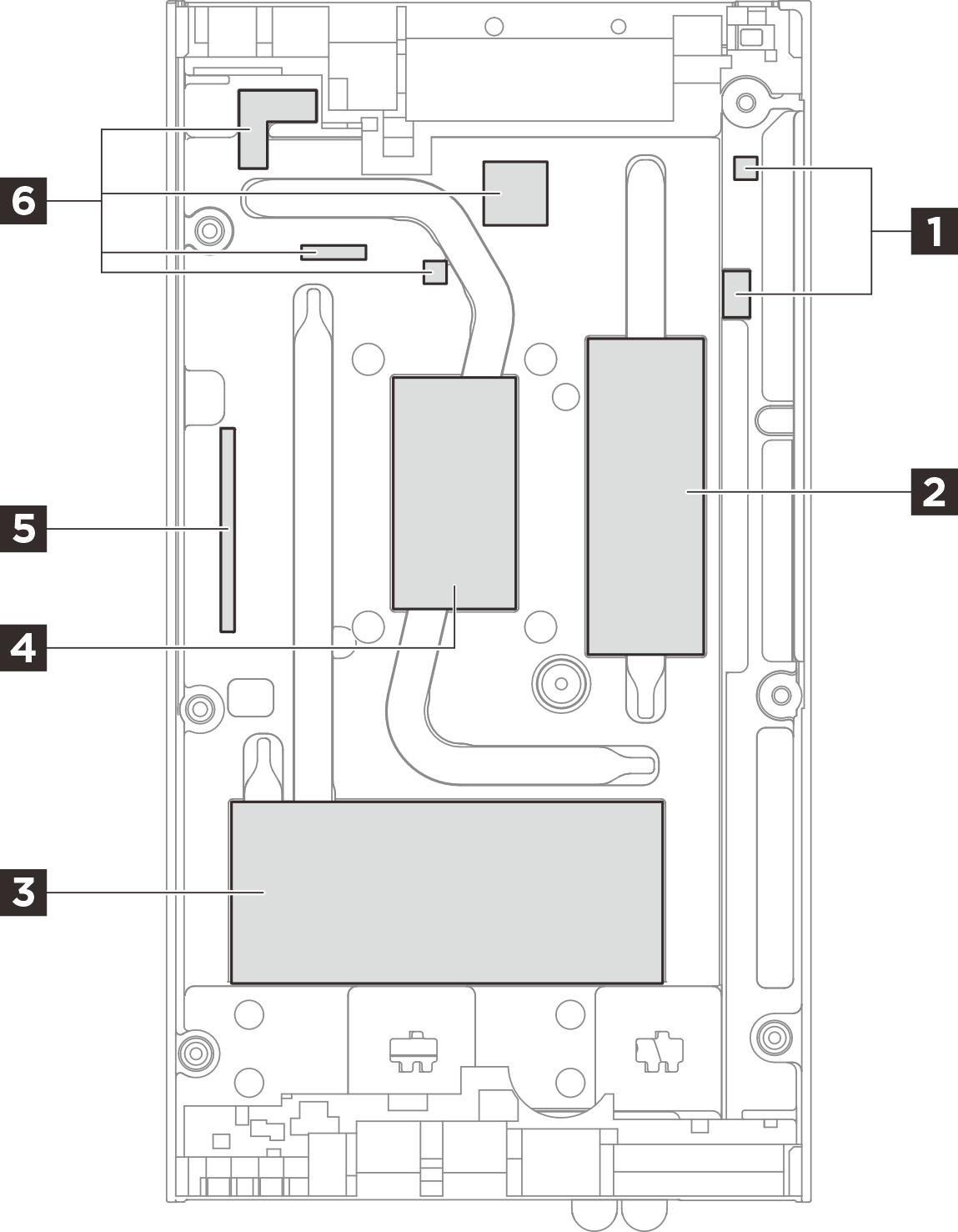

Рис. 1. Верхний кожух — идентификация и расположение комплектов термолистов

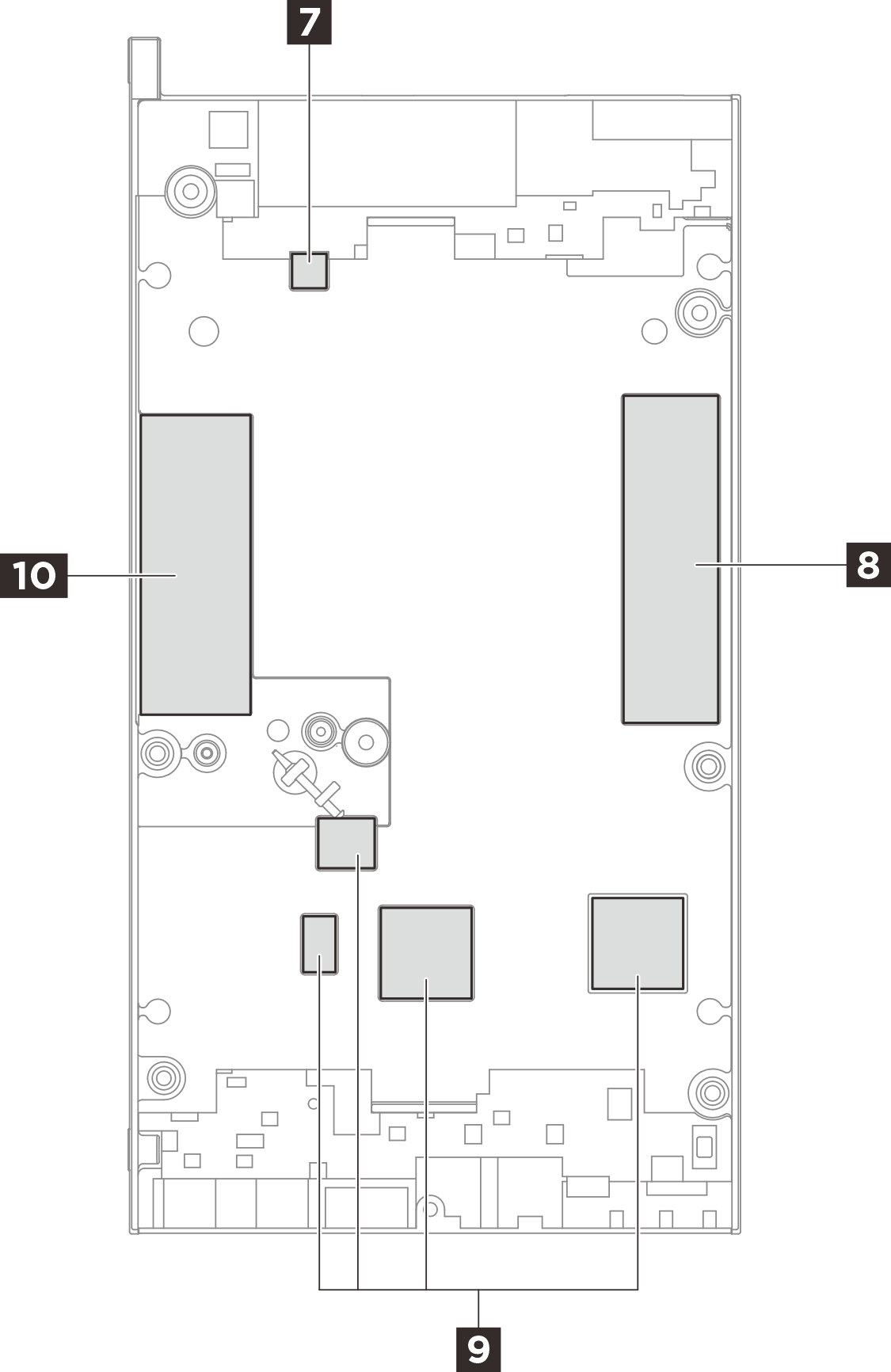

Рис. 2. Нижний кожух — идентификация и расположение комплектов термолистов

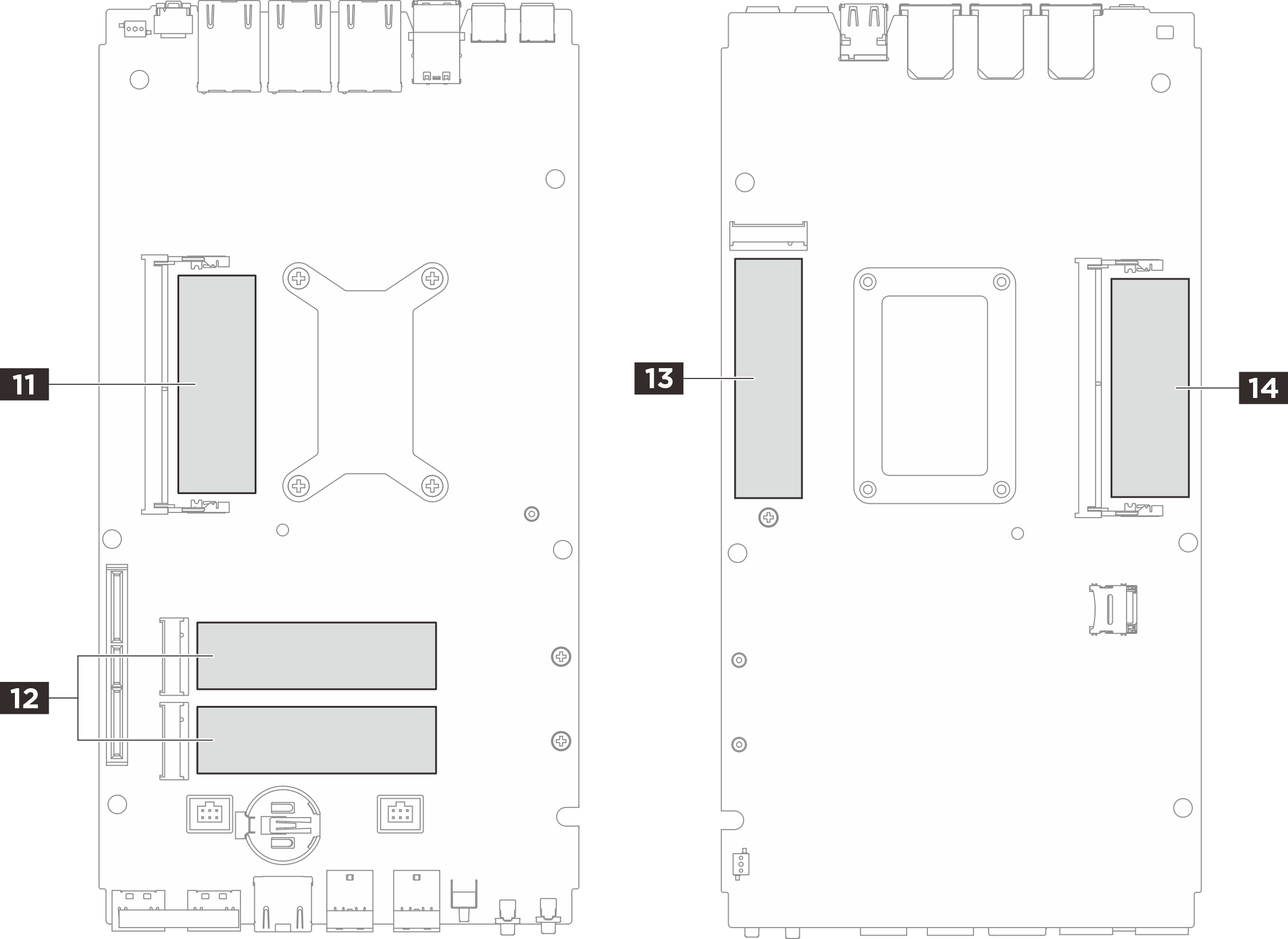

Рис. 3. Материнская плата — идентификация и расположение комплектов термолистов

Табл. 1. Идентификация и определение местоположения термолистов
Установка компонентов, для которых требуются термолистыНомер термолистаОриентация термолистаПроцедура замены термолиста

  • Верхний кожух

  • Материнская плата

  • Радиатор процессора

1 5 6Розовая сторона обращена наружу.
  1. Снимите прозрачную пластиковую пленку с серой стороны термолиста и прикрепите его этой стороной к верхнему кожуху.
  2. После того, как термолист будет прикреплен к верхнему кожуху, снимите с него другую пластиковую пленку.
2 3Убедитесь, что розовая сторона смотрит вверх, и удалите пластиковую пленку с нижней стороны, затем прикрепите термолист к верхнему кожуху.
4Глянцевая сторона наружу.Снимите пластиковую пленку с термолиста и прикрепите его к верхнему кожуху.

  • Нижний кожух

  • Материнская плата

  • Радиатор процессора

7 8 10Розовая сторона обращена наружу.Убедитесь, что розовая сторона смотрит вверх, и удалите пластиковую пленку с нижней стороны; затем прикрепите термолист к нижнему кожуху.
9Розовая сторона обращена наружу.
  1. Снимите прозрачную пластиковую пленку с серой стороны термолиста и прикрепите его этой стороной к верхнему кожуху.
  2. После того, как термолист будет прикреплен к верхнему кожуху, снимите с него другую пластиковую пленку.
Гнездо модуля памяти 1
  • 2 Сторона верхнего кожуха
  • 11 Сторона материнской платы
Розовая сторона обращена наружу.

  • Сторона верхнего/нижнего кожуха:

    • Убедитесь, что розовая сторона смотрит вверх, и удалите пластиковую пленку с нижней стороны; затем прикрепите термолист к верхнему/нижнему кожуху.

  • Сторона материнской платы:

    1. Убедитесь, что розовая сторона термолиста смотрит вверх. Снимите пластиковую пленку с нижней стороны, совместите термолист с маркировкой на материнской плате и приклейте термолист к материнской плате.

    2. Снимите защитную пленку с клеевого слоя на задней стороне прокладки для защиты от электростатических разрядов, совместите ее с термолистом и приклейте прокладку для защиты от электростатических разрядов к термолисту.

Гнездо модуля памяти 2
  • 10 Сторона нижнего кожуха
  • 14 Сторона материнской платы
Гнездо для диска M.2 1
  • 8 Сторона нижнего кожуха
  • 13 Сторона материнской платы
Розовая сторона обращена наружу.Убедитесь, что розовая сторона смотрит вверх, и удалите пластиковую пленку с нижней стороны; затем прикрепите термолист к кожуху/материнской плате.
Гнезда для дисков M.2 2 и 3
  • 3 Сторона верхнего кожуха
  • 12 Сторона материнской платы
