Directrices de instalación de las almohadillas térmicas

Siga la información de esta sección para identificar la forma, ubicación, orientación e instrucciones de las almohadillas térmicas utilizadas en SE100.

Nota
  • Sustituya la almohadilla térmica por una nueva si la almohadilla térmica se encuentra en cualquiera de las siguientes condiciones.
    • La almohadilla térmica está dañada o desprendida.
    • Cuando el componente reemplazado tiene una marca diferente o un factor de forma diferente y puede causar la deformación o daño a la almohadilla térmica.
  • Antes de sustituir la almohadilla térmica, limpie cuidadosamente la placa de interfaz o la superficie del hardware con una toallita de limpieza con alcohol.
  • Sostenga la almohadilla térmica con cuidado para evitar que se deforme. Asegúrese de que el material de la almohadilla térmica no bloquee ningún orificio o abertura de tornillos.
  • No utilice una almohadilla térmica vencida. Compruebe la fecha de vencimiento del paquete de almohadillas de masilla. Si las almohadillas térmicas están vencidas, adquiera nuevas para reemplazarlas adecuadamente.

Identificación y ubicación de la almohadilla térmica​

Consulte lo siguiente para las almohadillas térmicas utilizadas en SE100:

  • Kits de almohadillas térmicas de cubierta superior

  • Kits de almohadillas térmicas de la cubierta inferior

  • Kits de almohadillas térmicas de la placa del sistema

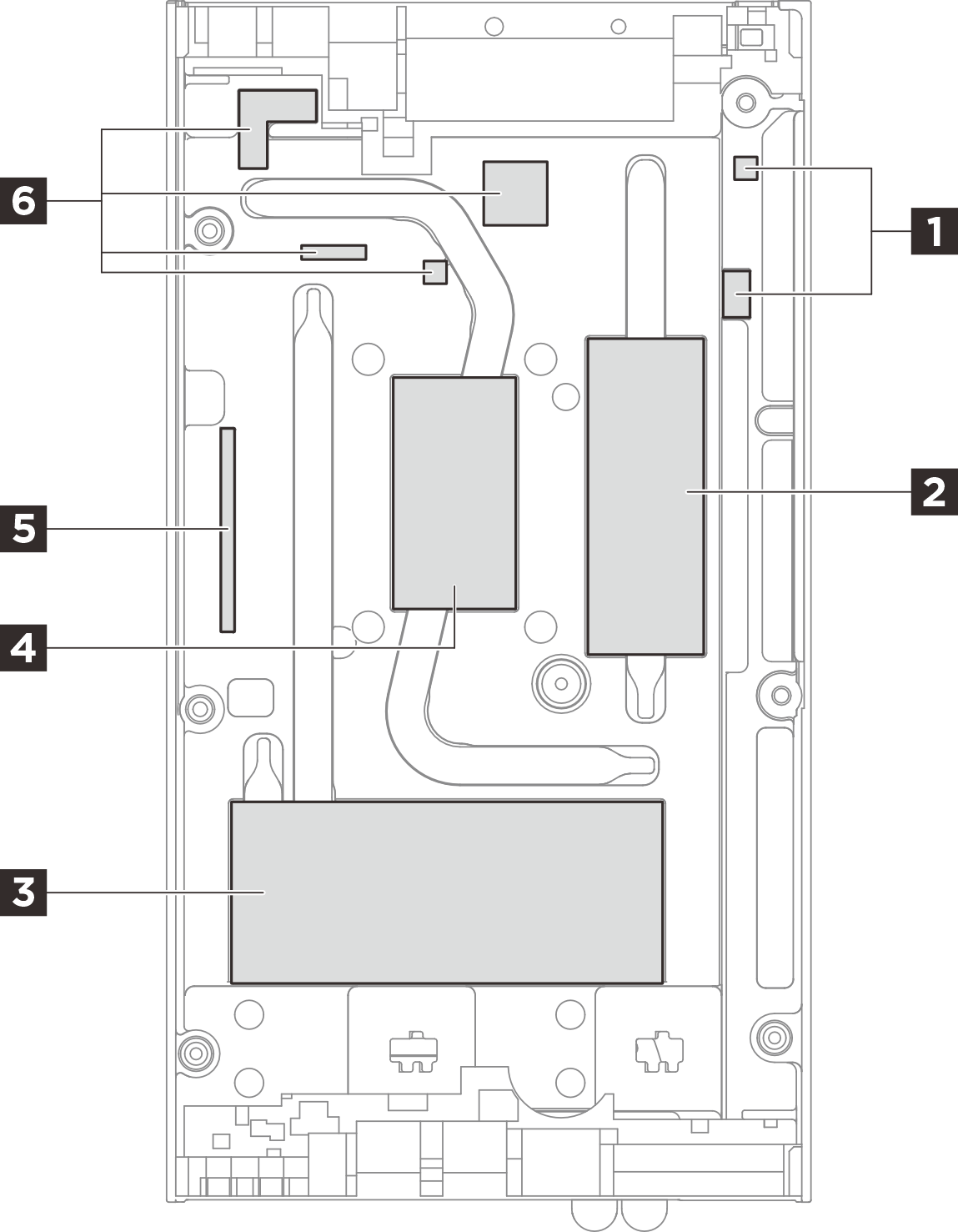

Figura 1. Cubierta superior: identificación y ubicación de los kits de almohadillas térmicas

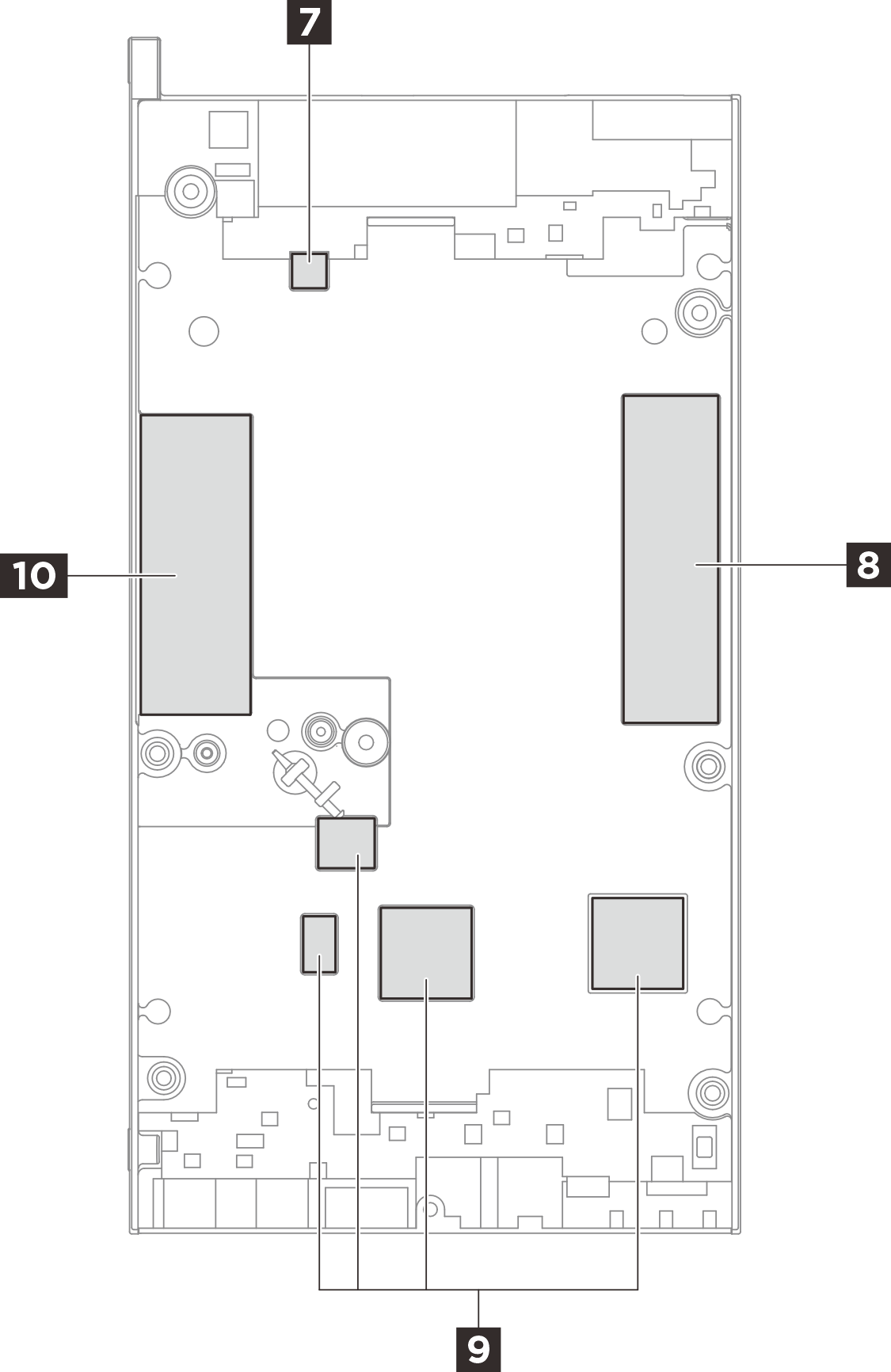

Figura 2. Cubierta inferior: identificación y ubicación de los kits de almohadillas térmicas

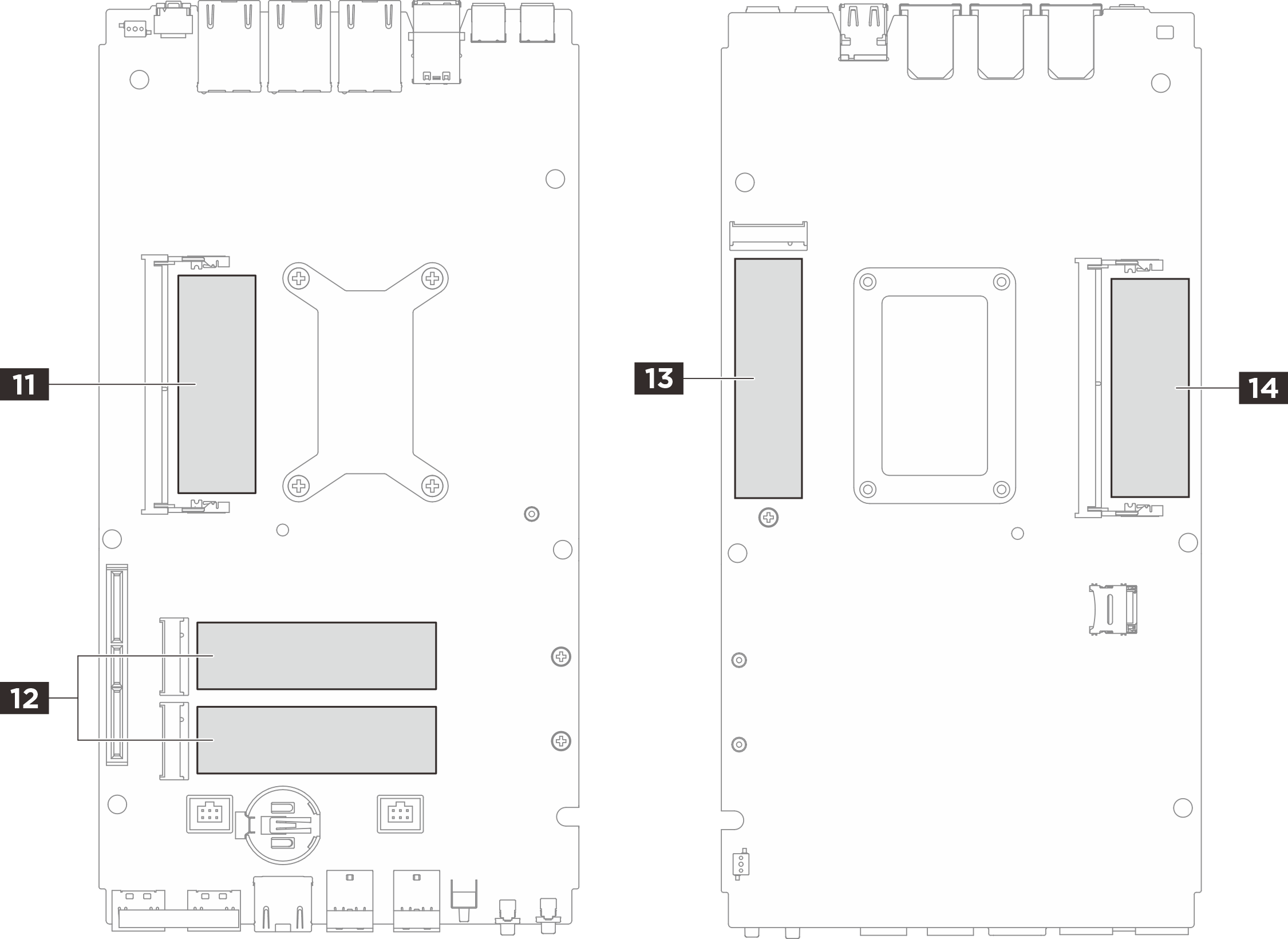

Figura 3. Cubierta del sistema: identificación y ubicación de los kits de almohadillas térmicas

Tabla 1. Identificación y ubicación de la almohadilla térmica
Instalación de componente que requiere las almohadillasNúmero de almohadillaOrientación de la almohadillaProcedimiento de sustitución de la almohadilla térmica

  • Cubierta superior

  • Placa del sistema

  • Disipador de calor del procesador

1 5 6Lado rosa hacia afuera.
  1. Despegue la película de plástico transparente del lado gris de la almohadilla, y pegue este lado a la cubierta superior.
  2. Una vez que la almohadilla esté adherida a la cubierta superior, retire la otra película de plástico de la almohadilla.
2 3Mantenga el lado rosa hacia arriba, despegue la película de plástico de la parte inferior y, luego, coloque la almohadilla térmica en la cubierta superior.
4Lado brillante hacia afuera.Despegue la película de plástico de la almohadilla y péguela en la cubierta superior.

  • Cubierta inferior

  • Placa del sistema

  • Disipador de calor del procesador

7 8 10Lado rosa hacia afuera.Mantenga el lado rosa hacia arriba, despegue la película de plástico de la parte inferior y, luego, pegue la almohadilla en la cubierta inferior.
9Lado rosa hacia afuera.
  1. Despegue la película de plástico transparente del lado gris de la almohadilla, y pegue este lado a la cubierta superior.
  2. Una vez que la almohadilla esté adherida a la cubierta superior, retire la otra película de plástico de la almohadilla.
Ranura de módulo de memoria 1
  • 2 Lado de la cubierta superior
  • 11 Lado de la placa del sistema
Lado rosa hacia afuera.

  • Lado de la cubierta superior / inferior:

    • Mantenga el lado rosa hacia arriba, despegue la película de plástico de la parte inferior y, luego, pegue la almohadilla en la cubierta superior / inferior.

  • Lado de la placa del sistema:

    1. Mantenga el lado rosado de la almohadilla térmica hacia arriba. Despegue la película plástica de la parte inferior, alinee la almohadilla térmica con la marca en la placa del sistema; a continuación, pegue la almohadilla térmica a la placa del sistema.

    2. Quite el revestimiento del adhesivo en la parte posterior de la almohadilla absorbente de descarga electrostática, alinee la almohadilla absorbente ESD con la almohadilla térmica; luego, pegue la almohadilla absorbente ESD a la almohadilla térmica.

Ranura de módulo de memoria 2
  • 10 Lado de la cubierta inferior
  • 14 Lado de la placa del sistema
Ranura 1 de unidad M.2
  • 8 Lado de la cubierta inferior
  • 13 Lado de la placa del sistema
Lado rosa hacia afuera.Mantenga el lado rosa hacia arriba, despegue la película de plástico de la parte inferior; a continuación, pegue la almohadilla en la cubierta / placa del sistema.
Ranuras de unidad M.2 2 y 3
  • 3 Lado de la cubierta superior
  • 12 Lado de la placa del sistema
