Diretrizes de instalação do painel térmico

Siga as informações nesta seção para identificar a forma, a localização, a orientação e a instrução dos painéis térmicos usados no SE100.

Nota
  • Substitua o painel térmico pelo novo se ele estiver em qualquer uma das condições a seguir.
    • O painel térmico está danificado ou separado.
    • Quando o componente substituído está com marca ou formato diferente e pode causar a deformação ou danos ao painel térmico.
  • Antes de substituir o painel térmico, limpe suavemente a placa de interface ou a superfície do hardware com um pano de limpeza com álcool.
  • Segure o painel térmico com cuidado para evitar deformação. Certifique-se de que nenhum orifício ou abertura do parafuso esteja bloqueado pelo material do painel térmico.
  • Não use painel térmico vencido. Verifique a data de validade na embalagem do painel térmico. Se o painel térmico tiver vencido, adquira novos para substituí-los adequadamente.

Identificação e localização do painel térmico​

Consulte o seguinte para os painéis térmicos usados no SE100:

  • Kits de painel térmico da tampa superior

  • Kits de painel térmico para a tampa inferior

  • Kits do painel térmico para a placa-mãe

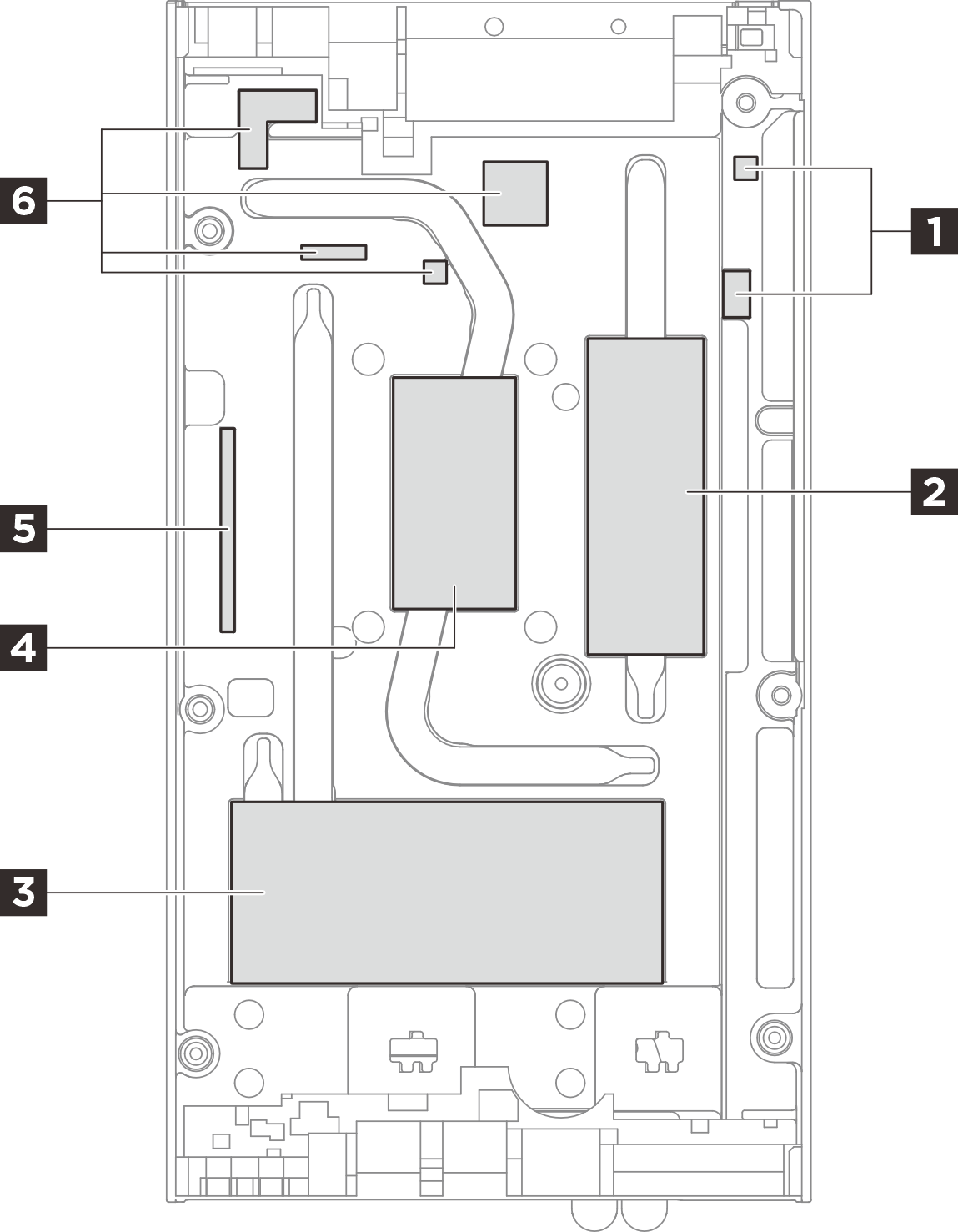

Figura 1. Tampa superior: identificação e localização dos kits de painéis térmicos

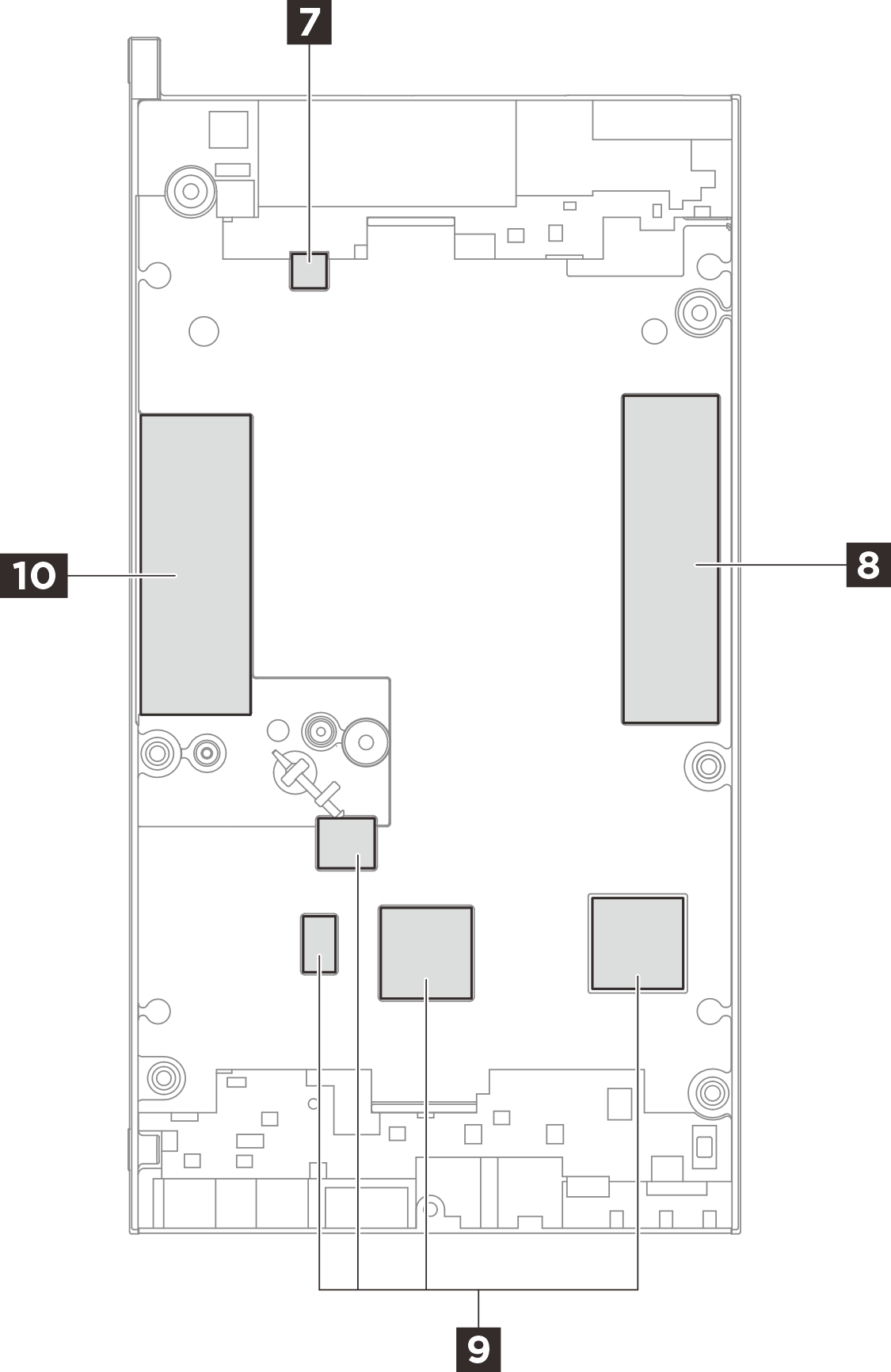

Figura 2. Tampa inferior: identificação e localização dos kits de painéis térmicos

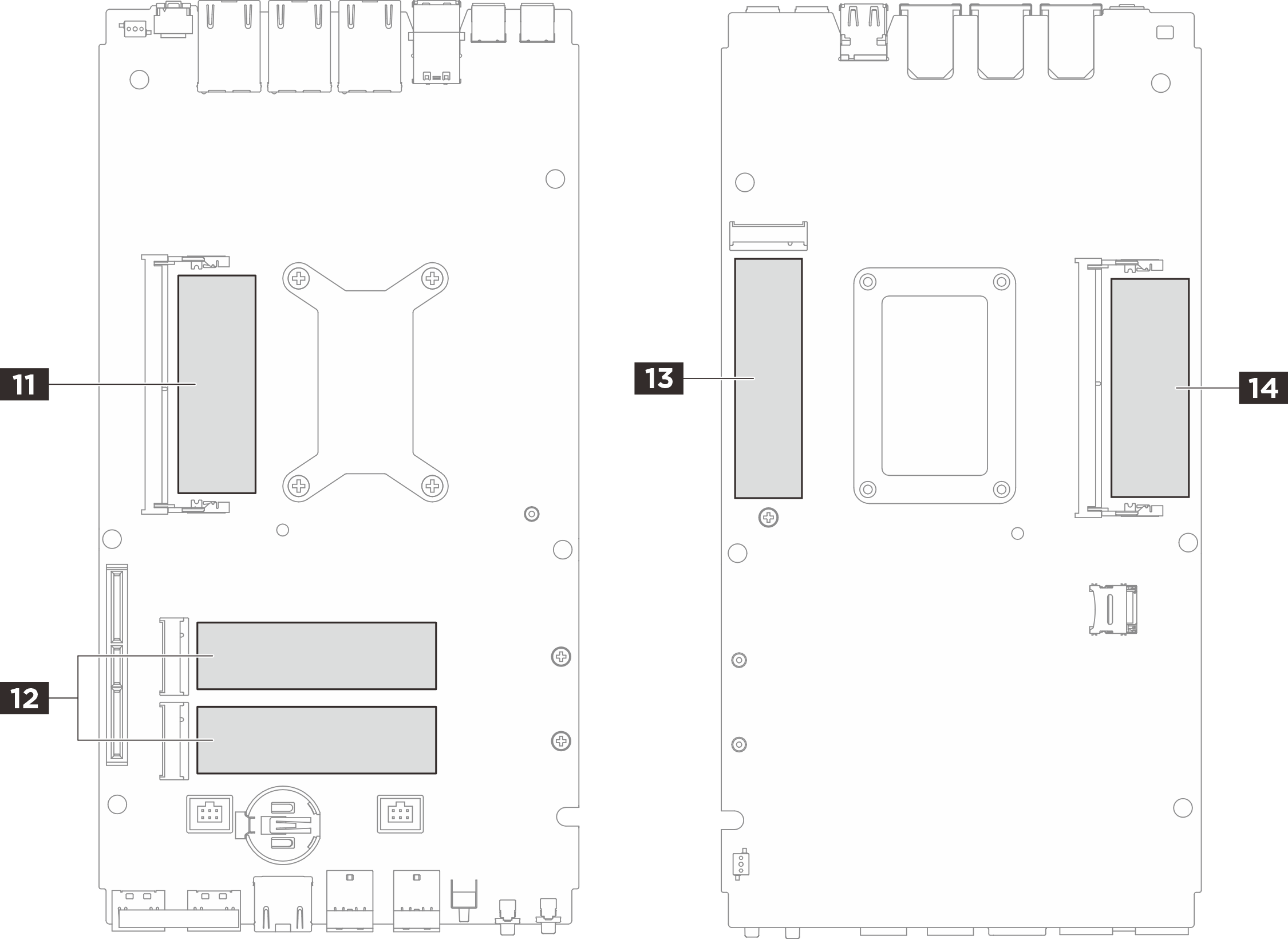

Figura 3. Placa-mãe: identificação e localização dos kits de painéis térmicos

Tabela 1. Identificação e localização do painel térmico
Instalação de componentes que requerem os painéisNúmero do painelOrientação do painelProcedimento de substituição do painel

  • Tampa superior

  • Placa-mãe

  • Dissipador de calor do processador

1 5 6Lado rosa voltado para fora.
  1. Retire a película plástica transparente no lado cinza do painel e prenda esse lado à tampa superior.
  2. Depois que o painel for preso à tampa superior, remova o outro filme plástico do painel.
2 3Mantenha o lado rosa voltado para cima, retire o filme plástico do lado inferior; em seguida, prenda o painel à tampa superior.
4Lado brilhante voltado para fora.Remova o filme plástico do painel e prenda-o à tampa superior.

  • Tampa inferior

  • Placa-mãe

  • Dissipador de calor do processador

7 8 10Lado rosa voltado para fora.Mantenha o lado rosa voltado para cima, retire o filme plástico do lado inferior; em seguida, prenda o painel à tampa inferior.
9Lado rosa voltado para fora.
  1. Retire a película plástica transparente no lado cinza do painel e prenda esse lado à tampa superior.
  2. Depois que o painel for preso à tampa superior, remova o outro filme plástico do painel.
Slot 1 do módulo de memória
  • 2 Lado da tampa superior
  • 11 Lado da placa-mãe
Lado rosa voltado para fora.

  • Lado superior / inferior da tampa:

    • Mantenha o lado rosa voltado para cima, retire o filme plástico do lado inferior; em seguida, prenda o painel à tampa superior / inferior.

  • Lado da placa-mãe:

    1. Mantenha o lado rosa do painel térmico voltado para cima. Remova o filme plástico do lado inferior; alinhe o painel térmico à marcação na placa-mãe; em seguida, cole o painel térmico na placa-mãe.

    2. Remova o revestimento do adesivo na parte de trás do painel absorvente de ESD, alinhe o painel absorvente de ESD com o painel térmico; em seguida, cole o absorvente de ESD no painel térmico.

Slot do módulo de memória 2
  • 10 Lado inferior da tampa
  • 14 Lado da placa-mãe
Slot da unidade M.2 1
  • 8 Lado inferior da tampa
  • 13 Lado da placa-mãe
Lado rosa voltado para fora.Mantenha o lado rosa voltado para cima, retire o filme plástico do lado inferior; em seguida, prenda o painel à tampa / placa-mãe.
Slot da unidade M.2 2 & 3
  • 3 Lado da tampa superior
  • 12 Lado da placa-mãe
