Installationsrichtlinien für Wärmepads

In diesem Abschnitt erhalten Sie Informationen bezüglich der Form, Position und Ausrichtung der in SE100 verwendeten Wärmepads sowie entsprechende Anleitungen.

Anmerkung
  • Tauschen Sie das Wärmepad durch ein neues aus, wenn es einen der folgenden Zustände aufweist:
    • Das Wärmepad ist beschädigt oder hat sich abgelöst.
    • Wenn die ausgetauschte Komponente von einer anderen Marke ist oder andere Abmessungen hat, kann dies eine Verformung oder Beschädigung des Wärmepads verursachen.
  • Reinigen Sie vor dem Austausch des Wärmepads vorsichtig die Schnittstellenplatte oder die Hardwareoberfläche mit einem alkoholhaltigen Reinigungstuch.
  • Halten Sie das Wärmepad vorsichtig fest, um eine Verformung zu vermeiden. Stellen Sie sicher, dass keine Schraubenlöcher oder Öffnungen durch das Material des Wärmepads verdeckt werden.
  • Verwenden Sie kein abgelaufenes Wärmepad. Überprüfen Sie das Verfallsdatum auf der Verpackung des Wärmepads. Wenn das Wärmepad abgelaufen ist, kaufen Sie neue Wärmepads, um sie ordnungsgemäß zu ersetzen.

Identifikation und Position des Wärmepads​

Hier finden Sie die im SE100 verwendeten Wärmepads:

  • Wärmepad-Sätze für obere Abdeckung

  • Wärmepad-Sätze für untere Abdeckung

  • Wärmepad-Sätze für Systemplatine

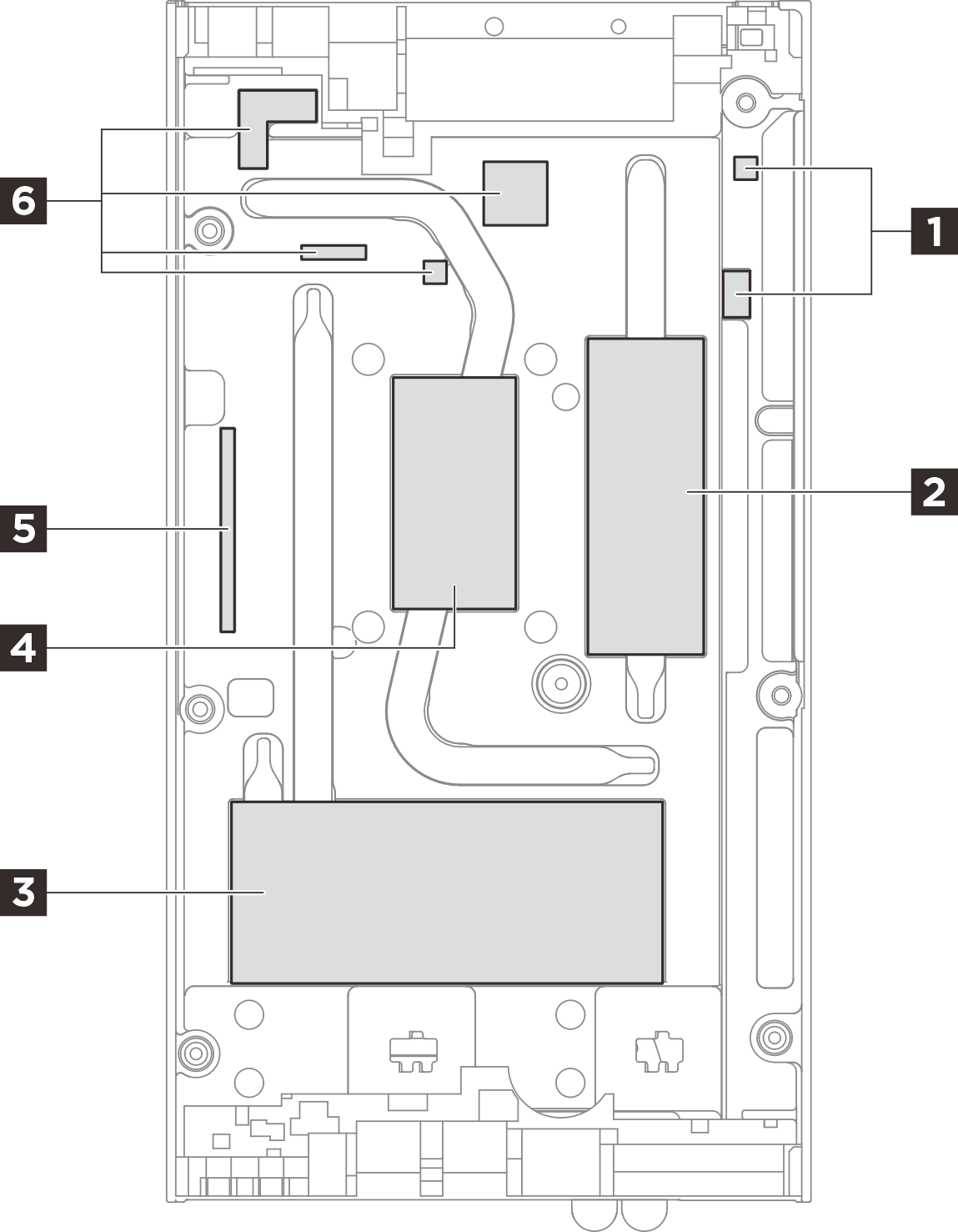

Abbildung 1. Obere Abdeckung – Identifizierung und Position der Wärmepad-Sätze

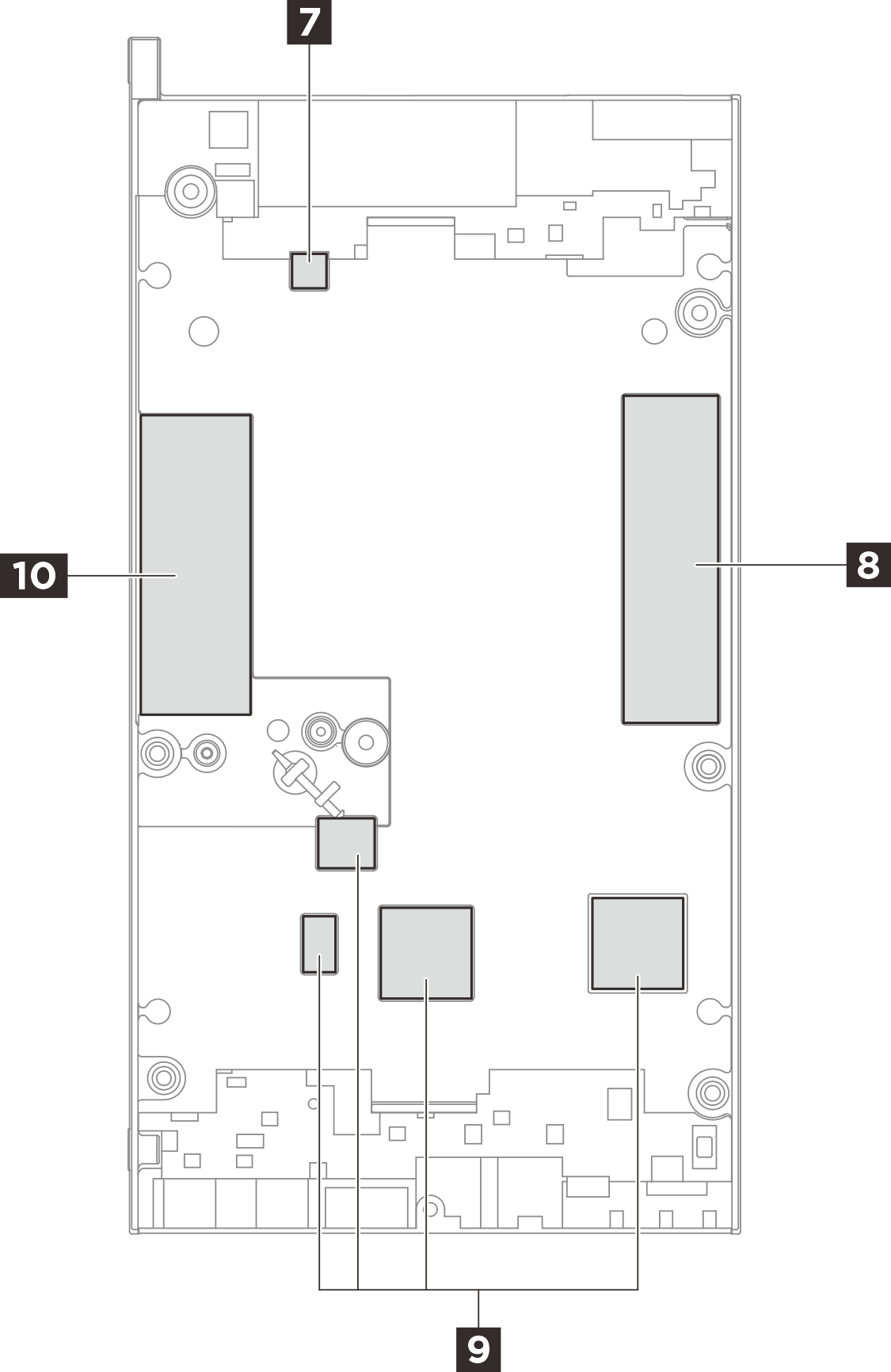

Abbildung 2. Untere Abdeckung – Identifizierung und Position der Wärmepad-Sätze

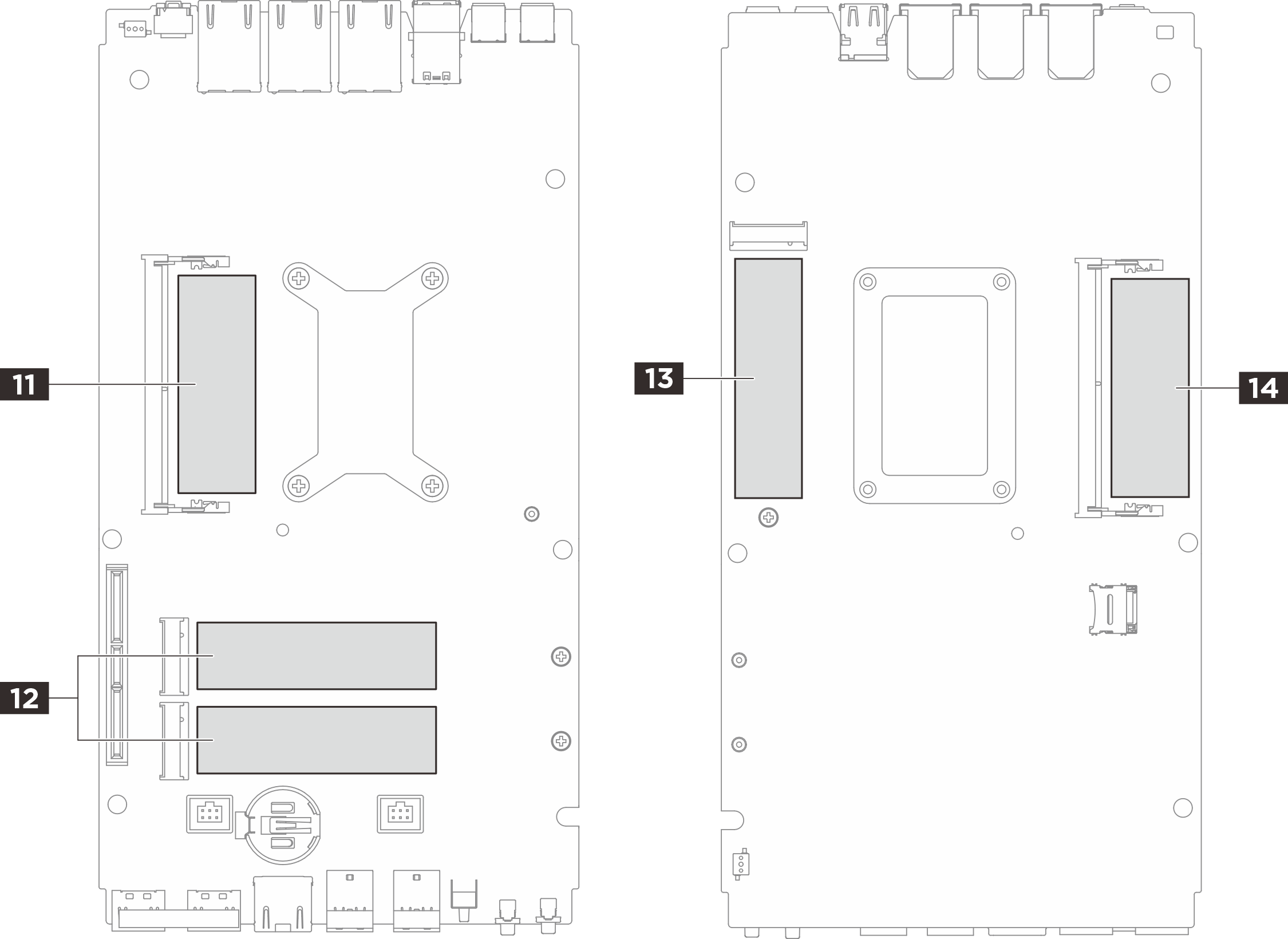

Abbildung 3. Systemplatine – Identifizierung und Position der Wärmepad-Sätze

Tabelle 1. Identifikation und Position des Wärmepads
Komponenteninstallation, für die die Pads erforderlich sindPad-NummerPad-AusrichtungVorgehensweise beim Austausch der Pads

  • Obere Abdeckung

  • Systemplatine

  • Kühlkörper für Prozessor

1 5 6Pinkfarbene Seite zeigt nach außen.
  1. Ziehen Sie die transparente Plastikfolie auf der grauen Seite des Pads ab und befestigen Sie diese Seite an der oberen Abdeckung.
  2. Nachdem das Pad an der oberen Abdeckung befestigt wurde, entfernen Sie die andere Plastikfolie vom Pad.
2 3Halten Sie die rosafarbene Seite nach oben, ziehen Sie die Plastikfolie von der Unterseite ab und befestigen Sie dann das Pad an der oberen Abdeckung.
4Glänzende Seite nach außen.Ziehen Sie die Plastikfolie des Pads ab und befestigen Sie es an der oberen Abdeckung.

  • Untere Abdeckung

  • Systemplatine

  • Kühlkörper für Prozessor

7 8 10Pinkfarbene Seite zeigt nach außen.Halten Sie die rosafarbene Seite nach oben, ziehen Sie die Plastikfolie von der Unterseite ab; befestigen Sie dann das Pad an der unteren Abdeckung.
9Pinkfarbene Seite zeigt nach außen.
  1. Ziehen Sie die transparente Plastikfolie auf der grauen Seite des Pads ab und befestigen Sie diese Seite an der oberen Abdeckung
  2. Nachdem das Pad an der oberen Abdeckung befestigt wurde, entfernen Sie die andere Plastikfolie vom Pad.
Speichermodul-Steckplatz 1
  • 2 Seite der oberen Abdeckung
  • 11 Seite der Systemplatine
Pinkfarbene Seite zeigt nach außen.

  • Seite der oberen/unteren Abdeckung:

    • Halten Sie die rosafarbene Seite nach oben, ziehen Sie die Plastikfolie von der Unterseite ab; befestigen Sie dann das Pad an der oberen/unteren Abdeckung.

  • Seite der Systemplatine:

    1. Halten Sie die rosafarbene Seite des Wärmepads nach oben. Ziehen Sie die Plastikfolie von der Unterseite ab und richten Sie das Wärmepad an der Markierung auf der Systemplatine aus. Kleben Sie dann das Wärmepad auf die Systemplatine.

    2. Entfernen Sie die Folie vom Aufkleber auf der Rückseite des Antistatik-Pads. Richten Sie das Antistatik-Pad am Wärmepad aus und kleben Sie es dann auf das Wärmepad.

Speichermodul-Steckplatz 2
  • 10 Seite der unteren Abdeckung
  • 14 Seite der Systemplatine
M.2-Laufwerksteckplatz 1
  • 8 Seite der unteren Abdeckung
  • 13 Seite der Systemplatine
Pinkfarbene Seite zeigt nach außen.Halten Sie die rosafarbene Seite nach oben, ziehen Sie die Plastikfolie von der Unterseite ab; befestigen Sie dann das Pad an der Abdeckung/Systemplatine.
M.2-Laufwerksteckplatz 2 und 3
  • 3 Seite der oberen Abdeckung
  • 12 Seite der Systemplatine
