Remover a tampa superior do kit de expansão

Siga as instruções nesta seção para remover a tampa superior de expansão.

S014

CUIDADO

Voltagens, correntes e níveis de energia perigosos podem estar presentes. Apenas um técnico de serviço qualificado está autorizado a remover as tampas onde houver etiqueta.

S033

CUIDADO

Energia perigosa presente. Voltagens com energia perigosa podem provocar aquecimento quando em curto-circuito com metal, o que pode resultar no derretimento do metal e/ou queimaduras.

Sobre esta tarefa

Atenção

• Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.

• Desligue o servidor e os dispositivos periféricos e desconecte os cabos de alimentação e todos os cabos externos. Consulte Desligar o servidor.

• Se o nó estiver instalado em um gabinete ou montado, remova o nó do gabinete ou da montagem. Consulte Guia de configuração.

Procedimento

1. Faça as preparações para essa tarefa.
   1. Remova o kit de expansão do nó. Consulte Remover o kit de expansão.
2. Remova a tampa superior do kit de expansão.
   1. Remova os quatro parafusos localizados no lado superior da tampa superior do kit de expansão. Em seguida, coloque o lado inferior do kit de expansão voltado para cima.
   2. Remova os quatro parafusos localizados no lado inferior do kit de expansão. Em seguida, vire cuidadosamente o kit de expansão novamente e coloque o lado superior voltado para cima.
   3. Levante a tampa superior do kit de expansão e coloque-a sobre uma superfície plana limpa.

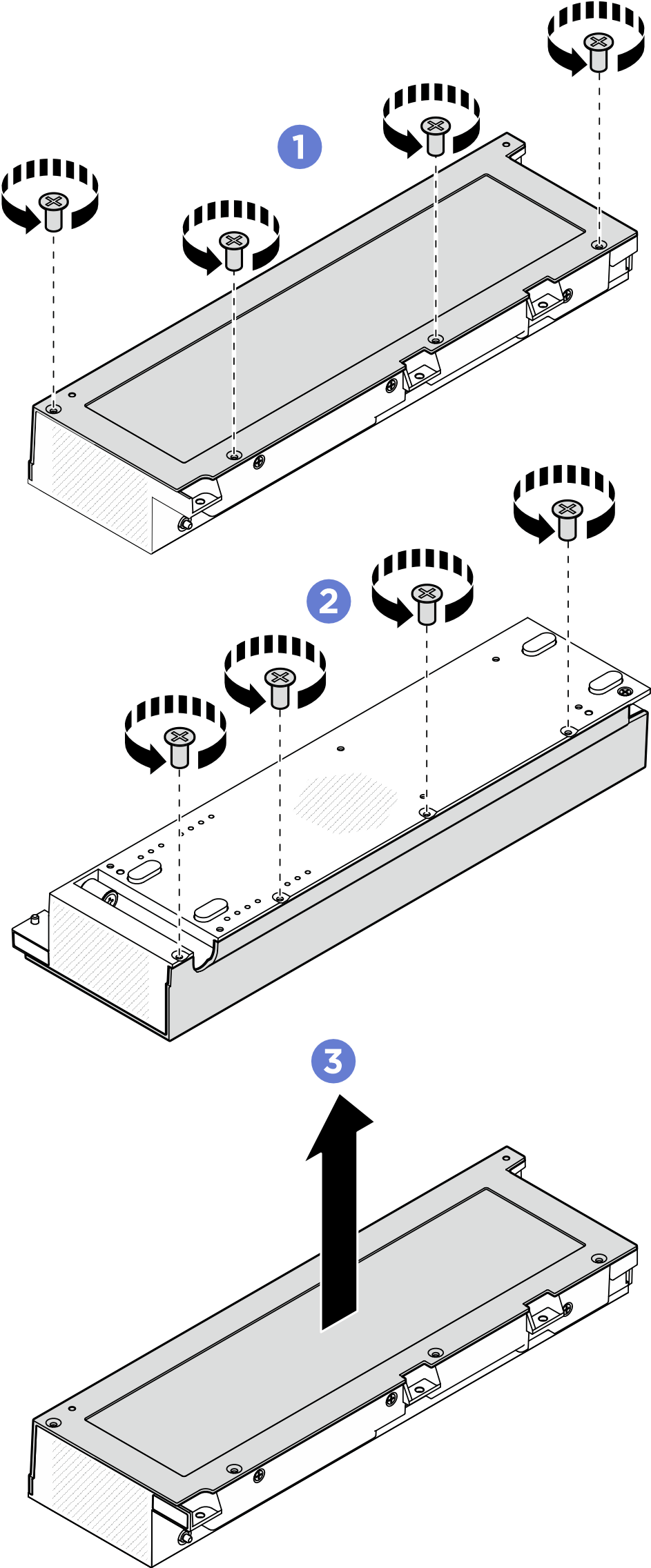

      Figura 1. Removendo a tampa superior do kit de expansão
