Retrait du carter supérieur du kit d’extension

Suivez les instructions de la présente section pour retirer le carter supérieur d’extension.

S014

ATTENTION

Des niveaux dangereux de tension, courant et électricité peuvent être présents dans les composants. Seul un technicien de maintenance qualifié est habilité à retirer les carters où l’étiquette est apposée.

S033

ATTENTION

Courant électrique dangereux. Des tensions présentant un courant électrique dangereux peuvent provoquer une surchauffe lorsqu’elles sont en court-circuit avec du métal, ce qui peut entraîner des projections de métal, des brûlures ou les deux.

À propos de cette tâche

Avertissement

• Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.

• Mettez le serveur et tous les dispositifs périphériques hors tension, puis déconnectez les cordons d’alimentation et tous les câbles externes. Voir Mise hors tension du serveur.

• Si le nœud est installé dans un boîtier ou est monté, retirez le nœud du boîtier ou du montage. Voir Guide de configuration.

Procédure

1. Préparez-vous à cette tâche.
   1. Retirez le kit d’extension du nœud. Voir Retrait du kit d’extension.
2. Retirez le carter supérieur du kit d’extension.
   1. Retirez les quatre vis sur le côté supérieur du carter supérieur du kit d’extension. Ensuite, Orientez le côté inférieur du kit d’extension vers le haut.
   2. Retirez les quatre vis sur la face inférieure du kit d’extension. Ensuite, retournez délicatement le kit d’extension et orientez la face supérieure vers le haut.
   3. Soulevez le carter supérieur pour le retirer du kit d’extension et placez-le sur une surface propre et plane.

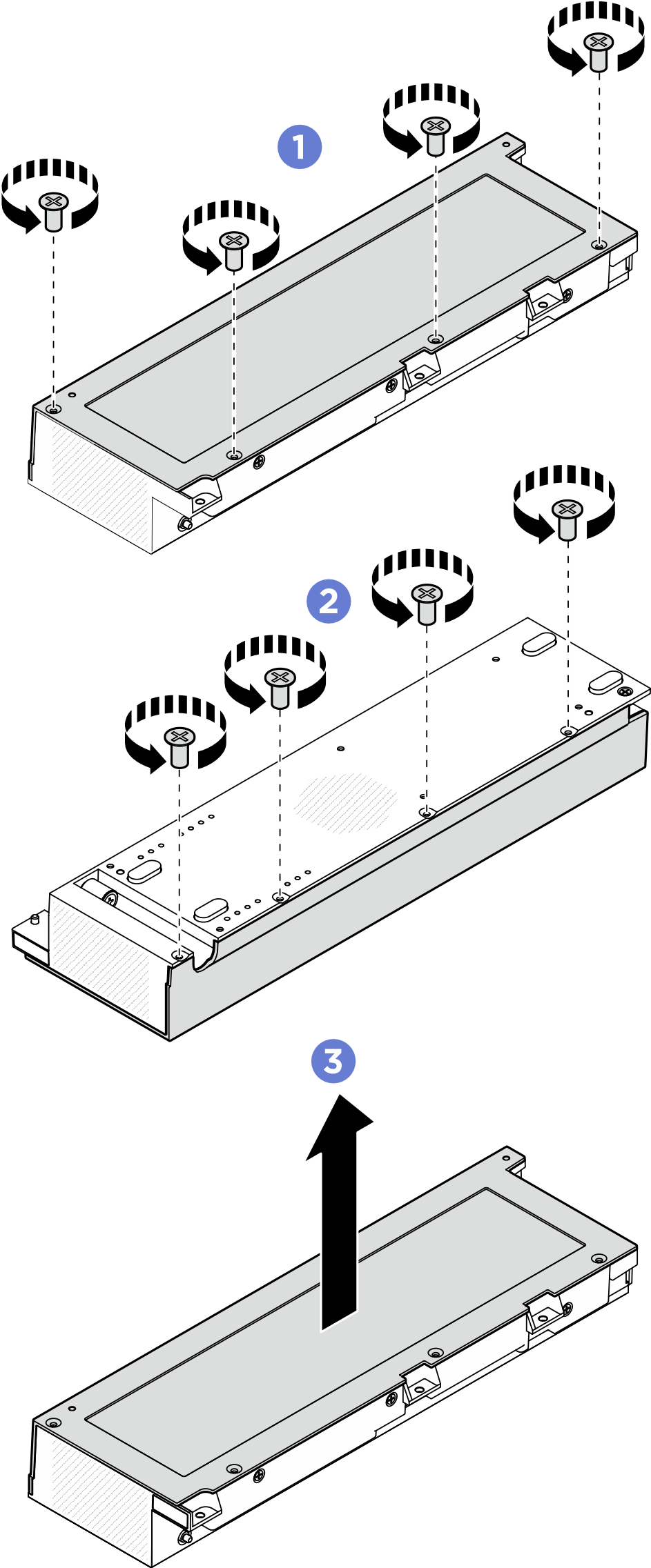

      Figure 1. Retrait du carter supérieur du kit d’extension
