Снятие верхнего кожуха комплекта расширения

В этом разделе приведены инструкции по снятию верхнего кожуха комплекта расширения.

S014

ОСТОРОЖНО

Могут присутствовать опасное напряжение, сильный ток и значительная энергия. Если устройство снабжено этикеткой, снимать кожух может только специалист по техническому обслуживанию.

S033

ОСТОРОЖНО

Опасная энергия. Электрическое напряжение при закорачивании металлическим предметом может вызвать нагрев, который может привести к разбрызгиванию металла и (или) ожогам.

Об этой задаче

Внимание

• Прочитайте разделы Инструкции по установке и Контрольный список по проверке безопасности, чтобы обеспечить безопасность работы.

• Выключите сервер и периферийные устройства и отсоедините шнуры питания и все внешние кабели. См. раздел Выключение сервера.

• Если узел установлен в корпус или крепление, извлеките его из корпуса или крепления. См. раздел Инструкции по настройке.

Процедура

1. Выполните подготовительные действия для этой задачи.
   1. Снимите комплект расширения с узла. См. раздел Снятие комплекта расширения.
2. Снимите верхний кожух комплекта расширения.
   1. Отверните четыре винта на верхней стороне верхнего кожуха комплекта расширения; затем переверните комплект расширения так, чтобы нижняя часть была обращена вверх.
   2. Отверните четыре винта на нижней стороне комплекта расширения; затем аккуратно переверните комплект расширения еще раз, чтобы верхняя сторона была обращена вверх.
   3. Поднимите верхний кожух с комплекта расширения и разместите его на чистой плоской поверхности.

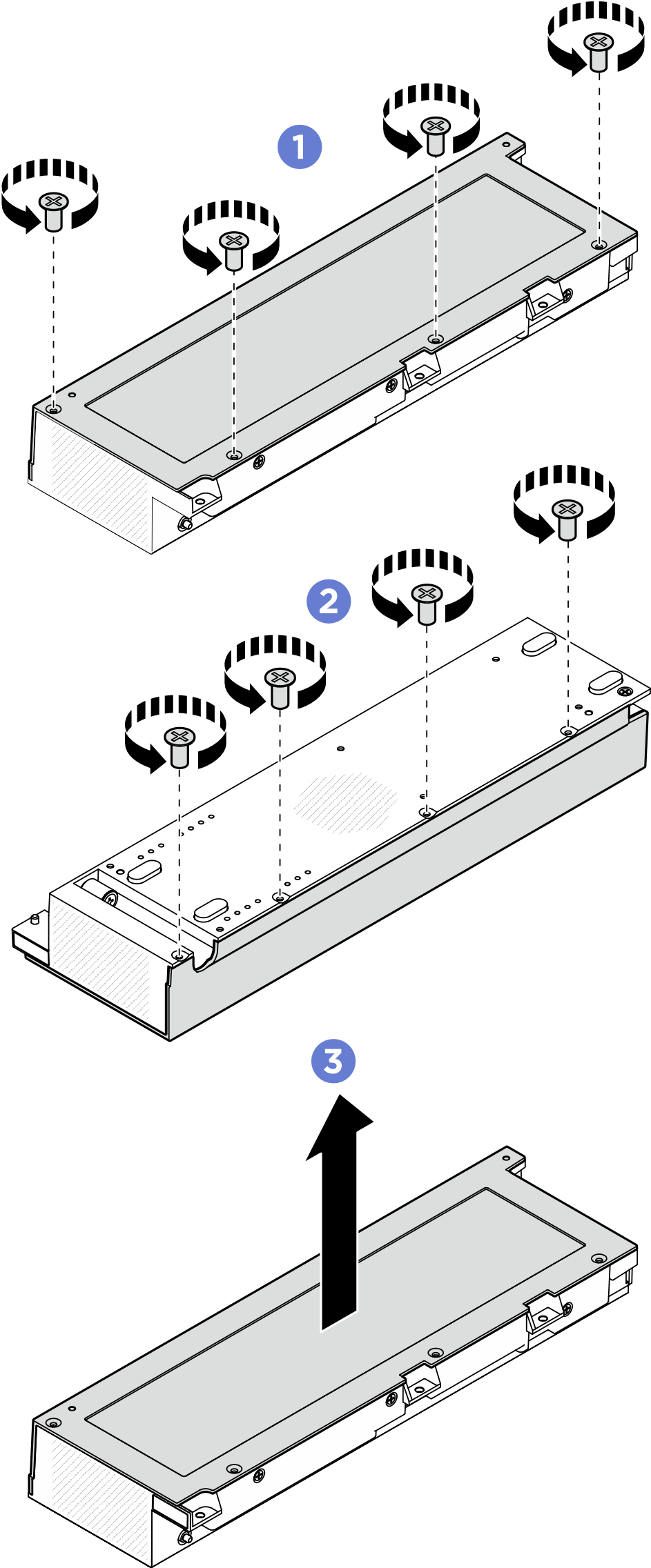

      Рис. 1. Снятие верхнего кожуха комплекта расширения
