Rimozione del coperchio superiore di espansione

Seguire le istruzioni riportate in questa sezione per rimuovere il coperchio superiore del kit di espansione.

S014

Avvertenza

Potrebbero essere presenti livelli di energia, corrente e tensione pericolosi. Solo un tecnico qualificato dell'assistenza è autorizzato a rimuovere i coperchi sui cui è applicata l'etichetta.

S033

Avvertenza

Presenza di energia pericolosa. Le tensioni con energia pericolosa possono causare il surriscaldamento in caso di cortocircuito con parti metalliche, provocando scintille, ustioni o entrambi i problemi.

Informazioni su questa attività

Attenzione

• Leggere Linee guida per l'installazione ed Elenco di controllo per la sicurezza per accertarsi di operare in sicurezza.

• Spegnere il server e le periferiche e scollegare i cavi di alimentazione e tutti i cavi esterni. Vedere Spegnimento del server.

• Se il nodo è installato in un enclosure o montato, rimuovere il nodo dall'enclosure o dal sistema di montaggio. Vedere Guida alla configurazione.

Procedura

1. Effettuare i preparativi per questa attività.
   1. Rimuovere il kit di espansione dal nodo. Vedere Rimozione del kit di espansione.
2. Rimuovere il coperchio superiore di espansione.
   1. Rimuovere le quattro viti poste sul lato superiore del coperchio superiore di espansione, quindi posizionare il kit di espansione con il lato inferiore rivolto verso l'alto.
   2. Rimuovere le quattro viti poste sul lato inferiore del kit di espansione, quindi ricapovolgere con cautela il kit di espansione in modo che il lato superiore sia rivolto verso l'alto.
   3. Sollevare il coperchio superiore dal kit di espansione e collocarlo su una superficie piana e pulita.

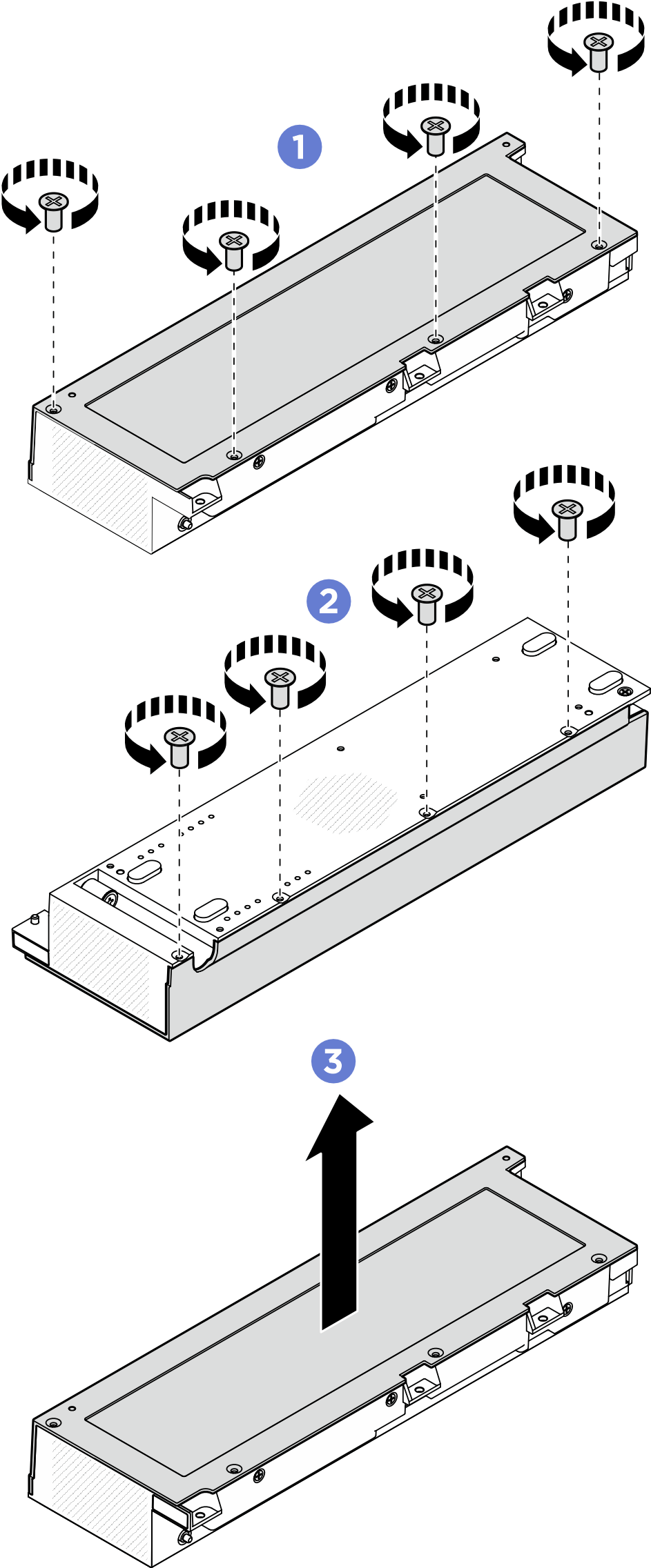

      Figura 1. Rimozione del coperchio superiore di espansione
