Extracción de la cubierta superior de expansión

Siga las instrucciones que aparecen en esta sección para quitar la cubierta superior del kit de expansión.

S014

PRECAUCIÓN

Es posible que existan niveles peligrosos de voltaje, corriente y energía. Solo un técnico de servicio cualificado está autorizado a extraer las cubiertas donde esté adherida la etiqueta.

S033

PRECAUCIÓN

Peligro con la energía. Los voltajes con energía peligrosa pueden provocar calentamiento cuando se ocasiona un cortocircuito con metales. Esto puede dar como resultado metales esparcidos, quemaduras o ambos.

Acerca de esta tarea

Atención

• Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de trabajar con seguridad.

• Apague el servidor y los dispositivos periféricos y desconecte los cables de alimentación y todos los cables externos. Consulte Apagado del servidor.

• Si el nodo está instalado en un alojamiento o montado, extraiga el nodo del alojamiento o montaje. Consulte Guía de configuración.

Procedimiento

1. Prepárese para esta tarea.
   1. Quite el kit de expansión del nodo. Consulte Extracción del kit de expansión.
2. Quite la cubierta superior de expansión.
   1. Quite los cuatro tornillos que se encuentran en la parte superior de la cubierta superior de expansión, a continuación, deje la parte inferior del kit de expansión hacia arriba.
   2. Quite los cuatro tornillos que se encuentran en la parte inferior del kit de expansión; a continuación, vuelva a dar vuelta con cuidado el kit de expansión para dejar la parte superior hacia arriba.
   3. Levante la cubierta superior del kit de expansión y colóquela en una superficie limpia y plana.

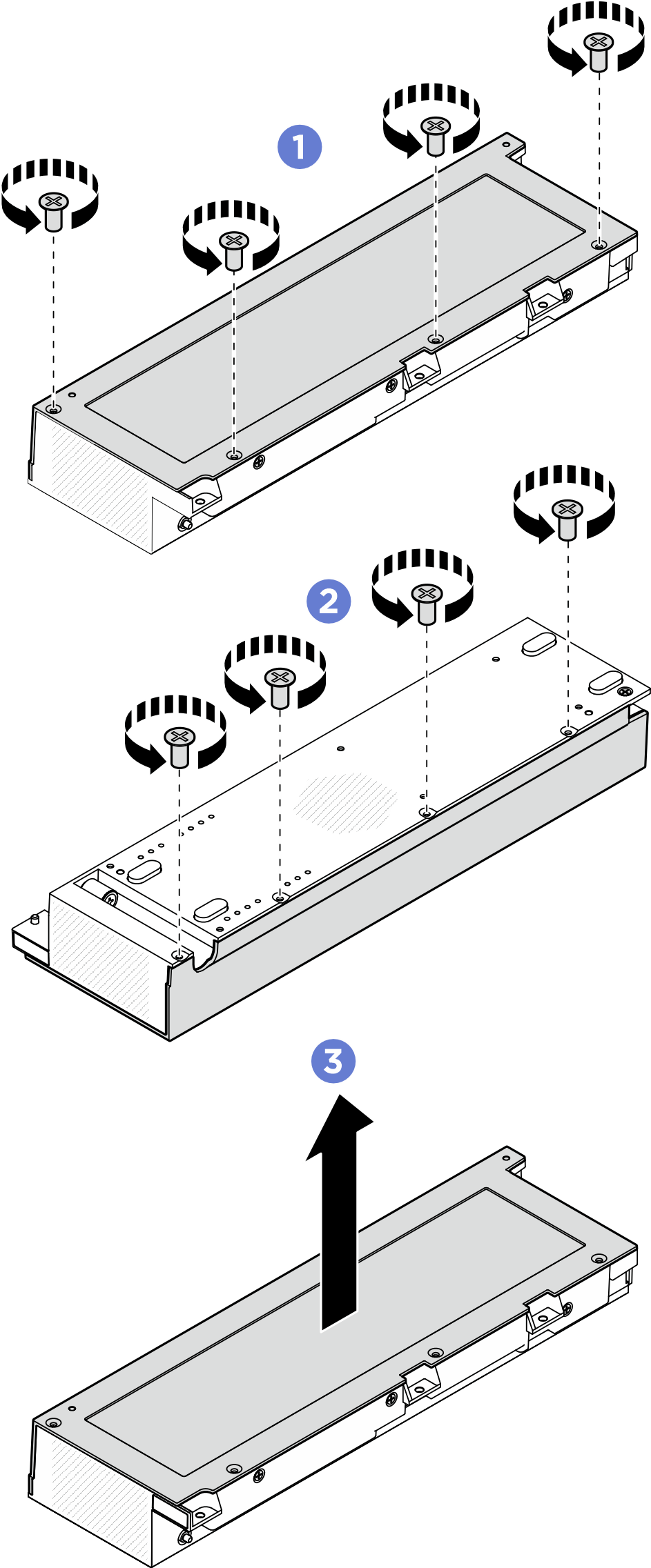

      Figura 1. Extracción de la cubierta superior de expansión
