Obere Abdeckung des Erweiterungssatzes entfernen

Führen Sie die Anweisungen in diesem Abschnitt aus, um die obere Abdeckung der Erweiterung zu entfernen.

S014

VORSICHT

Gefährliche Spannungen und Energien. Die mit entsprechenden Etikett gekennzeichneten Abdeckungen dürfen nur von einem qualifizierten Kundendiensttechniker entfernt werden.

S033

VORSICHT

Gefährliche Energie. Spannungen mit gefährlicher Energie können bei einem Kurzschluss mit Metall dieses so erhitzen, dass es schmilzt und/oder spritzt und somit Verbrennungen und/oder einen Brand verursachen kann.

Zu dieser Aufgabe

Achtung

• Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.

• Schalten Sie den Server und die Peripheriegeräte aus und trennen Sie alle Netzkabel und alle externen Kabel. Siehe Server ausschalten.

• Wenn der Knoten in einem Gehäuse installiert oder anderweitig befestigt ist, entfernen Sie ihn aus dem Gehäuse oder von der Halterung. Siehe Konfigurationshandbuch.

Vorgehensweise

1. Bereiten Sie diese Aufgabe vor.
   1. Entfernen Sie den Erweiterungssatz aus dem Knoten. Siehe Erweiterungssatz entfernen.
2. Entfernen Sie die obere Abdeckung des Erweiterungssatzes.
   1. Entfernen Sie die vier Schrauben an der Oberseite der oberen Abdeckung des Erweiterungssatzes. Drehen Sie anschließend den Erweiterungssatz so, dass die Unterseite nach oben zeigt.
   2. Entfernen Sie die vier Schrauben an der Unterseite des Erweiterungssatzes. Drehen Sie den Erweiterungssatz anschließend vorsichtig wieder um, sodass die Oberseite nach oben zeigt.
   3. Heben Sie die obere Abdeckung vom Erweiterungssatz ab und legen Sie sie auf eine ebene, saubere Oberfläche.

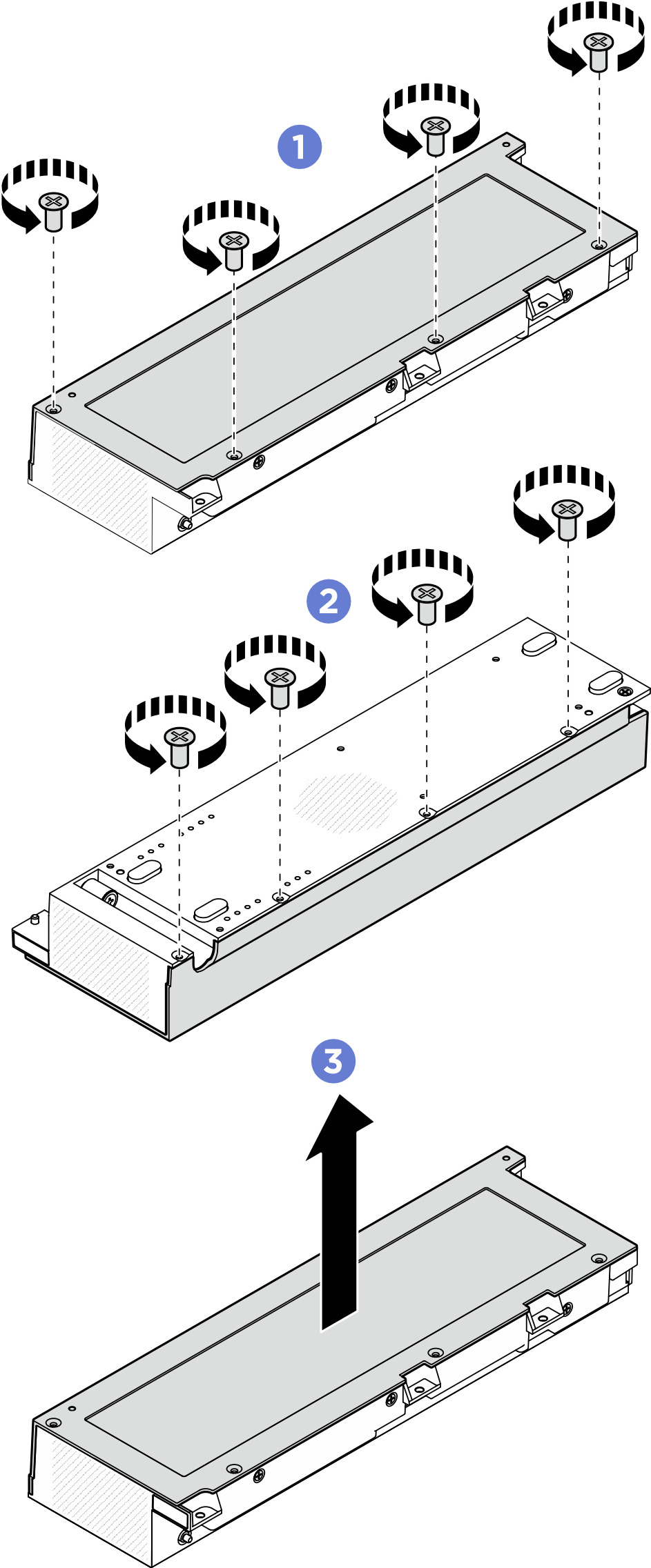

      Abbildung 1. Entfernen der oberen Abdeckung des Erweiterungssatzes
