拡張トップ・カバーの取り付け

このセクションの手順に従って、拡張トップ・カバーを取り付けます。

このタスクについて

重要

  • 安全に作業を行うために、取り付けのガイドラインおよび 安全検査のチェックリストをお読みください。

  • すべての構成部品が正しく再配置されており、サーバーの内部に工具が残されていたり、ねじが緩んだままになっていないことを確認します。

  • すべての内部ケーブルが正しく配線されていることを確認します。内部ケーブルの配線 を参照してください。

手順

拡張トップ・カバーを取り付けます。
  1. 拡張トップ・カバーの 4 つのねじ穴 (スロット穴) の位置を拡張キットに合わせて、ねじを締めてトップ・カバーを拡張キットに固定します。
  2. ノードの底面を上向きにします。次に、拡張キットの底面の 4 本のねじを締めます。

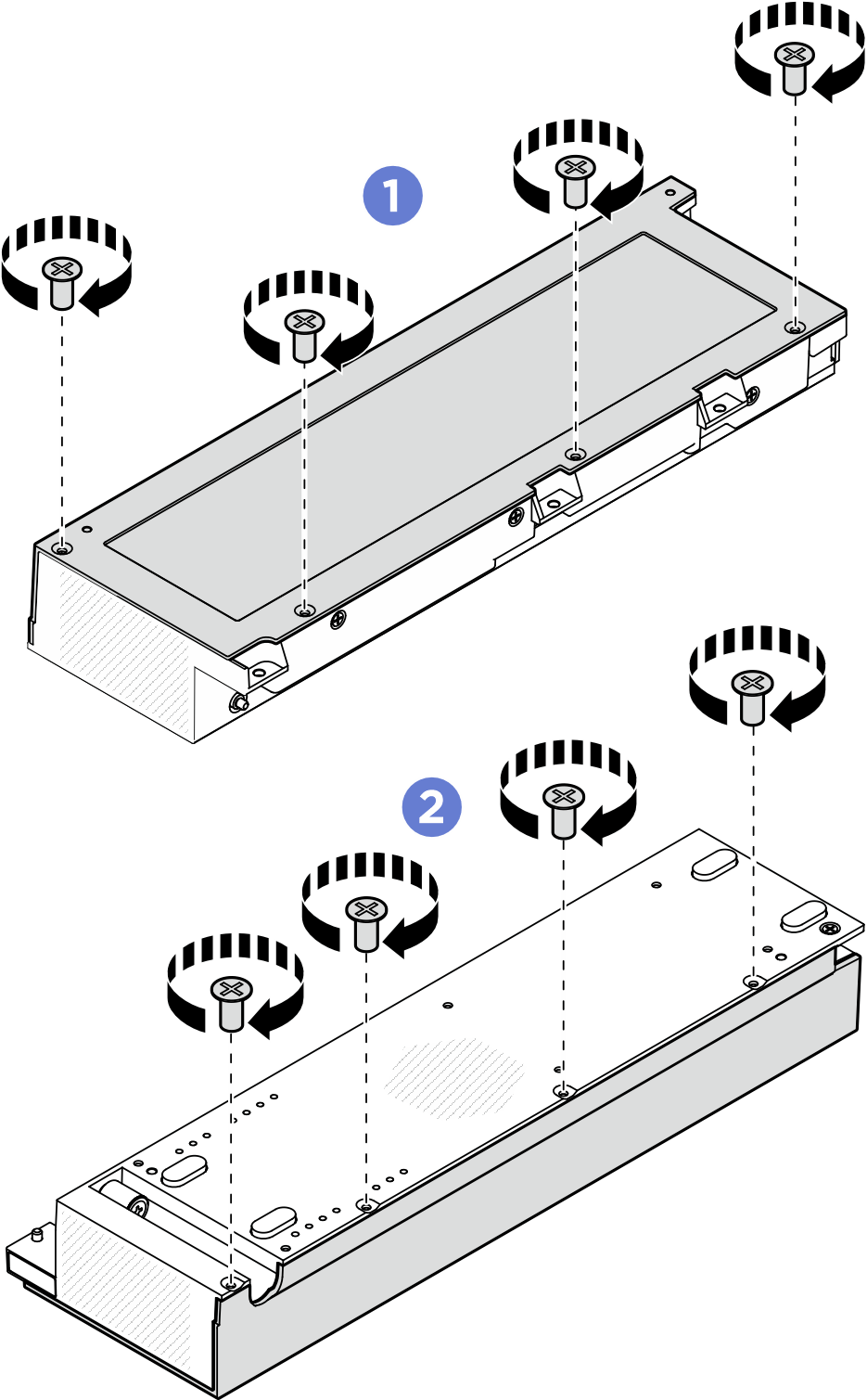

    図 1. 拡張トップ・カバーの取り付け

完了したら
  1. ノードに拡張キットを取り付けます。拡張キットの取り付けを参照してください。
  2. 部品交換を完了します。部品交換の完了を参照してください。
