Remover um adaptador PCIe

Siga as instruções nesta seção para remover um adaptador PCIe.

Sobre esta tarefa

Para evitar potenciais riscos, leia e siga as seguintes instruções de segurança.
  • S002
    disconnect all power
    CUIDADO
    O botão de controle de energia no dispositivo e o botão liga/desliga na fonte de alimentação não desligam a corrente elétrica fornecida ao dispositivo. O dispositivo também pode ter mais de um cabo de alimentação. Para remover toda corrente elétrica do dispositivo, certifique-se de que todos os cabos de energia estão desconectados da fonte de alimentação.
Atenção
Nota

  • Dependendo do tipo específico, o adaptador PCIe e os componentes do kit de expansão podem parecer diferentes da ilustração desta seção.

  • Use a documentação fornecida com o adaptador PCIe e siga as instruções, além das instruções contidas nesta seção.

Procedimento

  1. Faça as preparações para essa tarefa.
    1. Remova o kit de expansão do nó. Consulte Remover o kit de expansão.
    2. Remova a tampa superior de expansão. Consulte Remover a tampa superior de expansão.
  2. Remova um adaptador PCIe.
    1. Remova os parafusos que prendem o suporte do adaptador PCIe no kit de expansão.
    2. Segure o adaptador de PCIe pelas bordas e retire-o com cuidado do slot.

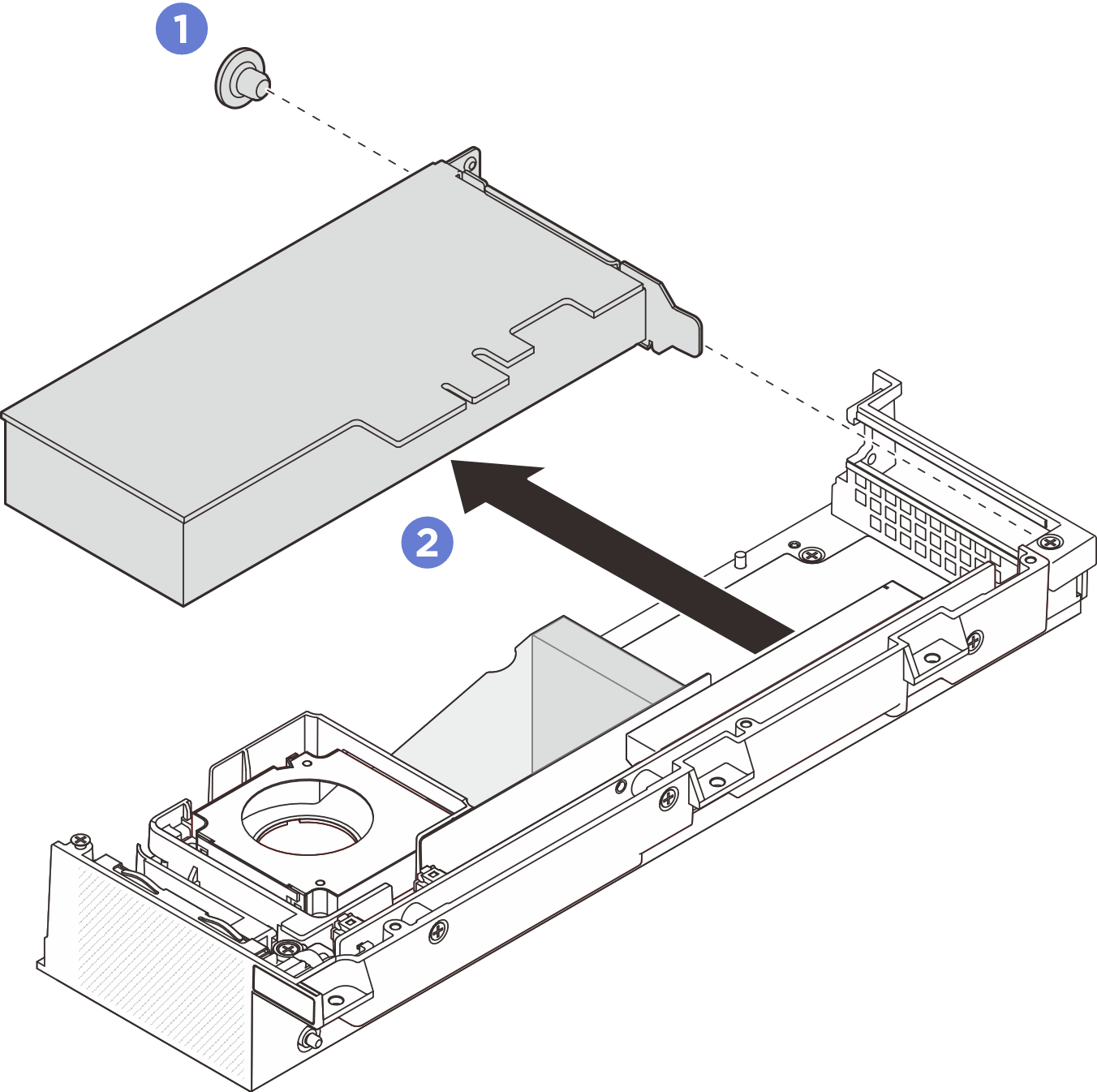

    Figura 1. Removendo um adaptador PCIe

Depois de concluir

  1. Instale o adaptador PCIe no slot PCIe. Consulte Instalar o adaptador PCIe.

  2. Se você receber instruções para retornar o componente ou o dispositivo opcional, siga todas as instruções do pacote e use os materiais do pacote para remessa que foram fornecidos.
