Retrait d’un adaptateur PCIe

Suivez les instructions de la présente section pour retirer un adaptateur PCIe.

À propos de cette tâche

Pour éviter tout danger potentiel, lisez et respectez scrupuleusement les consignes de sécurité suivantes.
  • S002
    disconnect all power
    ATTENTION
    Le bouton de mise sous tension du serveur et l’interrupteur du bloc d’alimentation ne coupent pas le courant électrique alimentant l’unité. En outre, le système peut être équipé de plusieurs cordons d'alimentation. Pour mettre l'unité hors tension, vous devez déconnecter tous les cordons de la source d'alimentation.
Avertissement
Remarque

  • Selon la configuration, il est possible que votre adaptateur PCIe et les composants de votre kit d’extension diffèrent de l’illustration présentée dans cette section.

  • Utilisez la documentation fournie avec l’adaptateur PCIe et suivez les instructions qu’elle contient en plus des instructions de cette section.

Procédure

  1. Préparez-vous à cette tâche.
    1. Retirez le kit d’extension du nœud. Voir Retrait du kit d’extension.
    2. Retirez le carter supérieur du kit d’extension. Voir Retrait du carter supérieur du kit d’extension.
  2. Retirez un adaptateur PCIe.
    1. Retirez la vis qui fixe le support d’adaptateur PCIe.
    2. Saisissez l’adaptateur PCIe par ses bords, puis soulevez-le délicatement hors de son emplacement.

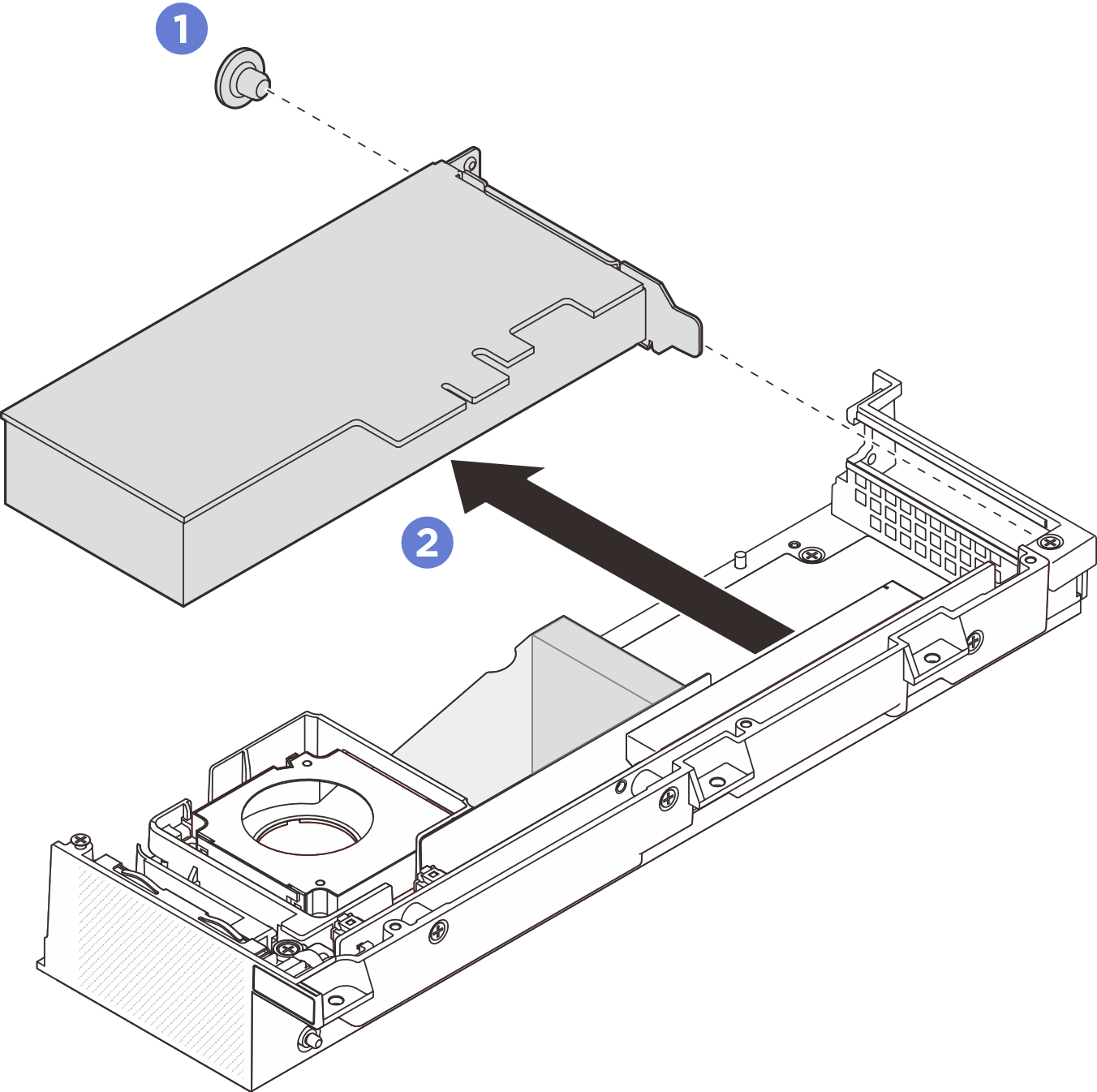

    Figure 1. Retirer un adaptateur PCIe

Après avoir terminé

  1. Installez une unité de remplacement. Voir Installation de l’adaptateur PCIe.

  2. Si vous devez renvoyer le composant ou le périphérique en option, suivez les instructions d’emballage et utilisez les matériaux que vous avez reçus pour l’emballer.
